Выполнение строительных чертежей

Часть 1. Выполнение строительных чертежей по заданной схеме Введение

Умение читать и выполнять строительные чертежи имеет большое политехническое и общеобразовательное значение для студентов художественно - графического факультета, специальности «Искусство интерьера». Дизайнеру интерьера для успешной работы необходимо очень хорошо знать строительное черчение, уметь анализировать строительные чертежи, иметь представление о современном процессе возведения различных сооружений.

Данное пособие состоит из двух частей и направлено на выработку навыков чтения и анализа строительных чертежей; умения самостоятельно выполнять рабочие чертежи по заданной схеме; умения самостоятельно разрабатывать проекты различных сооружений; умения производить грамотную реконструкцию готовых зданий и сооружений.

Первая часть содержит варианты заданий; анализ содержания карточки задания; слайды поэтапного выполнения чертежей планов, разрезов, фасадов на примере одного из вариантов задания; краткие справочные материалы, необходимые для выполнения задания. Вторая часть пособия содержит краткие указания последовательности самостоятельной разработки проекта жилого дома на одну семью.

Указания к выполнению графической работы

Графическая работа №3 выполняется на 4 листах формата А3 (297*420) в масштабе 1:100, карандашом. Форматы располагаются вертикально, поле подшивки по длинной стороне формата, основная надпись по короткой стороне формата.

Первый лист – чертеж плана первого этажа; второй лист - чертеж плана второго (или мансардного) этажа; третий лист – чертеж конструктивного разреза здания (положение секущей плоскости для выполнения разреза студент определяет самостоятельно); четвертый лист – чертежи двух фасадов здания (главного и торцевого).

На чертеже фасадов построить тени, элементы экстерьера (деревья, кустарники), выполнить отмывку изображений. Толщина линий обводки чертежей выбирается в соответствии с заданным масштабом 1:100.

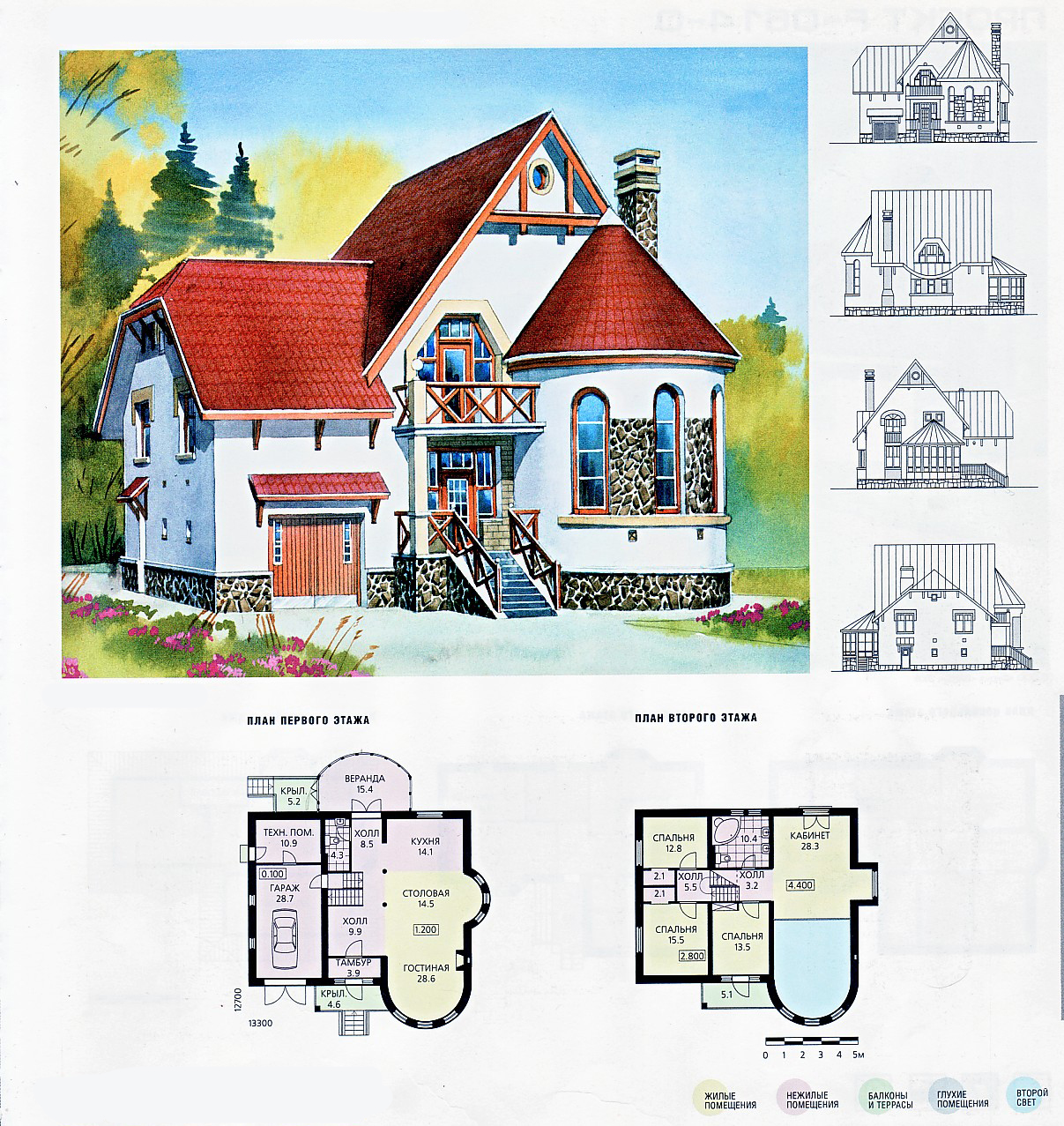

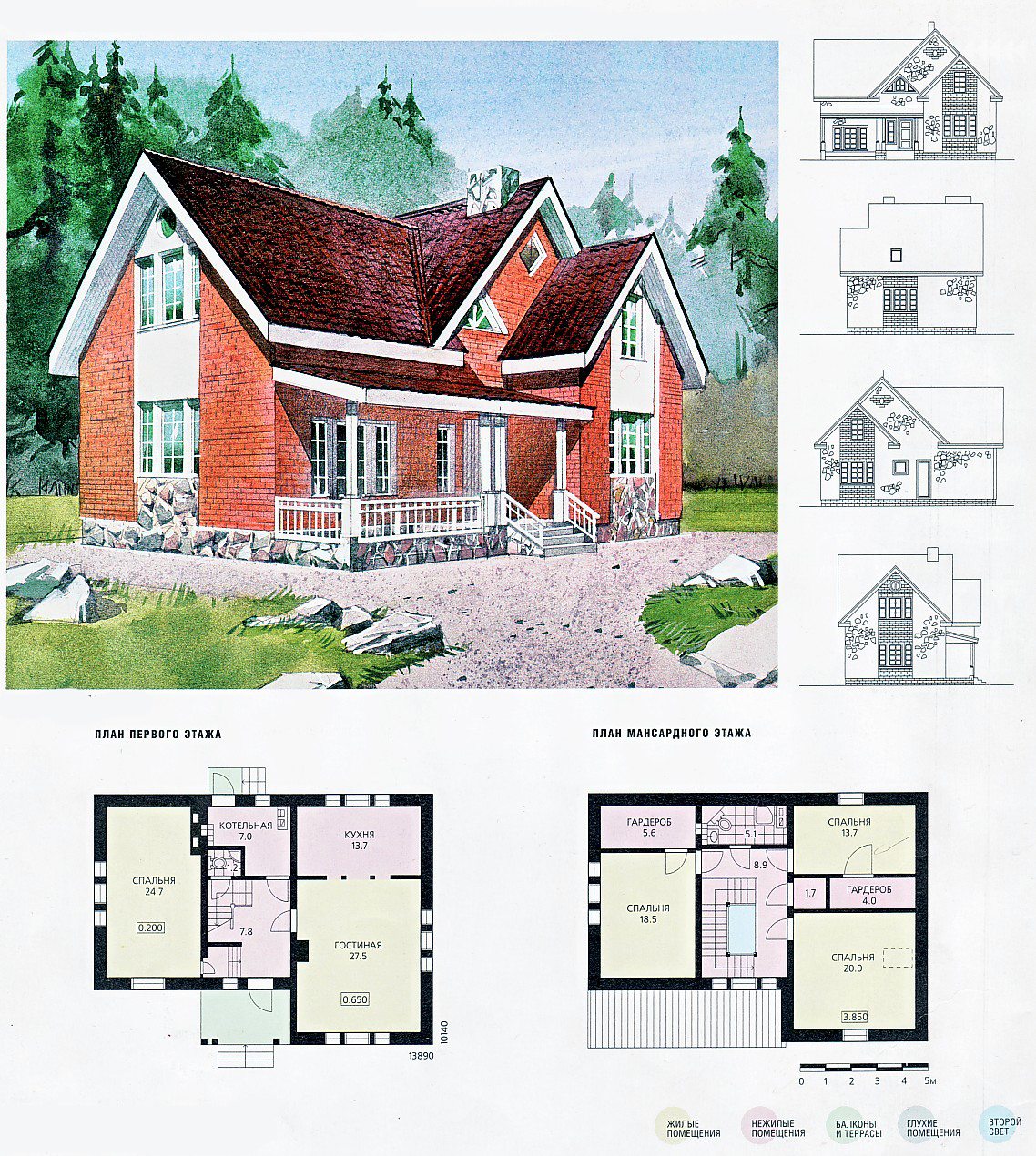

Пояснения к странице задания

1. Планы этажей.

2. Фасады дома.

3. Изображение автомобиля. Количество машин на плане показывает вместимость гаража.

4. Отметки этажей. Отметка показывает, на какой высоте от нулевой отметки (от уровня земли перед входом) находится этаж.

5. Масштабная линейка: задает масштаб изображений на планах.

6. Цвета помещений на плане: указывают на назначение помещений.

7.Габаритные размеры: основные размеры дома без учета террас и наружных лестниц.

Задание 3

Вариант 1

Задание:	Основные конструкции и материалы:
По заданной схеме выполнить чертежи поэтажных планов, фасадов, вертикального разреза здания. Масштаб 1:100. Выполнить отмывку фасадов, построить падающие тени. Определить общую и жилую площадь данного дома.	Фундамент - сборный ж / б; Наружные стены – кирпич; Перегородки – кирпичные; Перекрытия - по деревянным балкам; Кровля – битумная черепица.
	Элементы наружной отделки:
	Цоколь – облицовочный камень; Стены – облицовочный камень или кирпич.
