Курсовая работа

по дисциплине «Технология строительного производства»

тема курсовой работы: технологическая карта на монтаж стропильных ферм и плит покрытия одноэтажных промышленных зданий.

расчетно-пояснительная записка

Выполнил:

ст. гр. ПСМ-41 Шлыков И.В.

Принял:

Неустроева М.В.

Иваново 2013

Содержание

1. Анализ объемно планировочного и конструктивного решений

объекта и выбор возможных вариантов производства монтажных

работ 4

2. Определение объемов работ 9

3. Проектирование технологии монтажа конструкций 13

4. Выбор строповочных и монтажных приспособлений и инвентаря 16

5. Выбор монтажных кранов 18

6. Составление калькуляции затрат труда и заработной платы на

производство монтажных работ 26

7. Календарный график выполнения работ 28

8. Схема операционного контроля качества 31

9. Расчет технико-экономических показателей 33

10. Разработка мероприятий по безопасному проведению работ 35

Библиографический список 37

1. Анализ объемно планировочного и конструктивного решений объекта и выбор возможных вариантов производства монтажных работ

Рис. 1. Схема плана на отметке 0.000

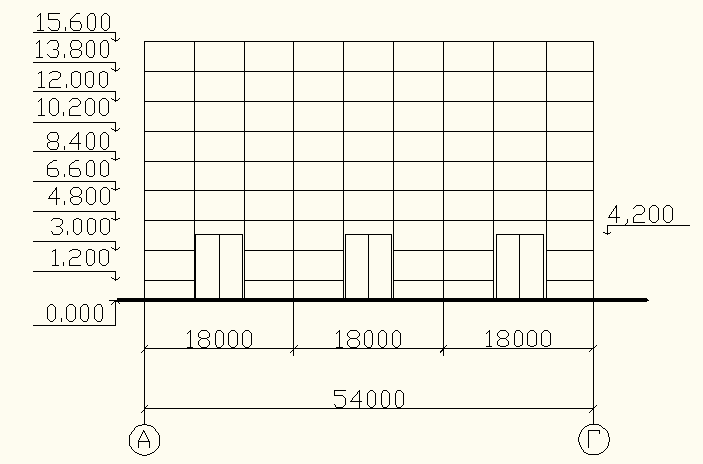

Рис. 2. Главный фасад

Схема разбития здания на монтажные участки

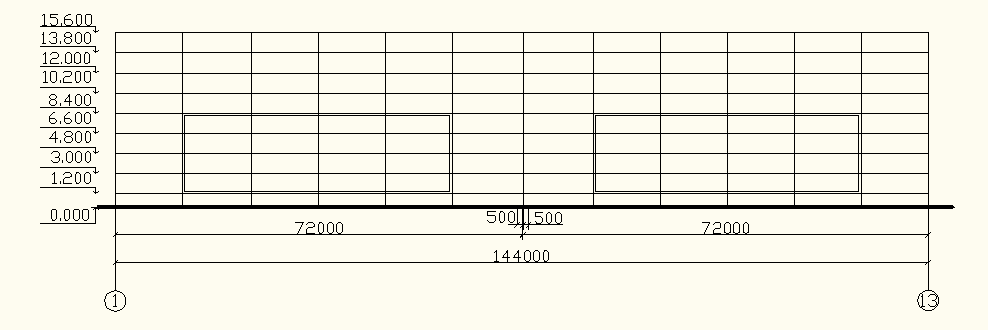

Рис. 3. Боковой фасад

№ п/п	Наименование элемента	Марка	Размеры			Объем бетона, м3	Масса, т
			длина, м	ширина, м	высота, м
1	2	3	4	5	6	7	8
1 2 3 4 5 6	Колонна крайнего ряда Колонна среднего ряда Ж/б стропильная ферма Плита покрытия Стеновая панель Подкрановые балки	К-120 К-120 ФБМ 18III-7В 3ПГ6-1АтIV ПС 120.12.25 ПС 120.18.25 БК6	600 600 17940 5970 11970 11970 5950	800 800 280 2980 250 250 -	13050 12450 3000 300 1180 1780 800	4,0 4,4 3,9 1,07 3,52 5,33 1,4	10,1 10,5 9,8 2,68 5,0 7,6 3,5

Методы и способы монтажа строительных конструкций

Методы монтажа сборных конструкций одноэтажных зданий выбираются с учетом объема монтажных работ, объемно-планировочных и конструктивных решений здания, сроков монтажа, имеющегося парка монтажных механизмов. В практике строительства одноэтажных промышленных зданий из сборных конструкций, как правило, применяются крановые методы монтажа, когда отдельные сборные элементы или предварительно укрупненные из них блоки подаются кранами с транспортного средства, с места складирования или укрупнительного стенда непосредственно на место проектного положения и там закрепляются временными или постоянными связями.

Методы монтажа надвижкой, подращиванием, поворотом и т.п., когда укрупненные части здания или сооружения подаются в проектное положение при помощи лебедок, домкратов.

В зависимости от степени предварительного укрупнения различают:

- монтаж отдельными конструктивными элементами;

- монтаж предварительно укрупненными линейными плоскостными или объемными блоками из конструктивных элементов;

- монтаж предварительно укрупненными комплектными блоками.

В зависимости от последовательности установки конструктивных элементов применяют дифференцированный (раздельный), комплексный (совмещенный) или комбинированный (смешенный) метод монтажа здания.

При дифференцированном методе одноименные конструктивные элементы здания монтируются самостоятельными потоками, в основном совмещенные по времени.

При комплексном методе установку, выверку и закрепление всех конструкций производят в одном потоке, оставляя за собой полностью смонтированные ячейки здания. Комплексный метод не применяют для одноэтажных промышленных зданий с железобетонным каркасом, т.к. большая разница в весах разноименных сборных железобетонных конструкций делает нецелесообразным их монтаж одним краном.

В комбинированном методе сочетаются элементы дифференцированного и комплексного методов монтажа. Комбинированный метод наиболее характерен для монтажа одноэтажных зданий: колонны, подкрановые балки и наружные стеновые ограждения монтируются дифференцированными методом, отдельными потоками; подстропильные, стропильные конструкции и плиты покрытия монтируются комплексным методом в едином потоке.

В зависимости от направления монтажа конструкций покрытия возможны продольный и поперечный методы.

При продольном методе монтажный кран располагается вне пределов монтажной ячейки , монтаж плит покрытия производиться через смонтированную стропильную конструкцию, а точка подвеса крюка крана вынесена на половину длины плиты за смонтированную стропильную конструкцию.

При поперечном методе монтажный кран устанавливает плиты покрытия, находясь внутри монтируемой ячейки, стрела крана располагается поперек монтируемых плит, а точка подвеса крана вынесена на половину ширины плиты.

В зависимости от способа наводки монтируемого элемента на опоры различают методы монтажа: свободный, ограниченно свободный и принудительный. При свободном методе наводку конструкции на опоры осуществляют монтажники направляющими движениями в процессе его свободного перемещения. При ограниченно свободном монтаже применяют различные монтажные приспособления, облегчающие наводку элемента: упоры, ориентиры, фиксаторы и связи. Этот метод позволяет сократить продолжительность цикла и увеличить точность установки конструкции.

Принудительный метод монтажа основывается на применении кондукторов, обеспечивающих принудительное приведение монтируемого элемента в проектное положение и его удержание до наложения постоянных связей. Это позволяет значительно повысить точность монтажа, сократить затраты времени и снизить стоимость установки монтируемых элементов.

В зависимости от точности установки конструкций на опоры применяют монтаж с выверкой (рихтовкой) конструкций перед окончательным закреплением и безвыверочный монтаж.

Безвыверочный монтаж характерен тем, что элемент устанавливают в проектное положение без последующей рихтовки. Этот метод возможен при повышенной точности монтажа нижележащих конструкций и повышенной точности их изготовления.

Рис. 5. Классификация методов монтажа строительных конструкций
