Ответы к экзамену по тоэ:

Часть 1 (электрические цепи постоянного тока)

1)Что в электротехнике заменяют электромагнитный объект с происходящими в нём и в окружающем его пространстве процессами?

Ответ: Электрическая схема — это документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи. Электрические схемы являются разновидностью схем изделия и обозначаются в шифре основной надписи буквой Э.

2)Из каких элементов состоит простейшая электрическая цепь? Объяснить назначение каждого из них.

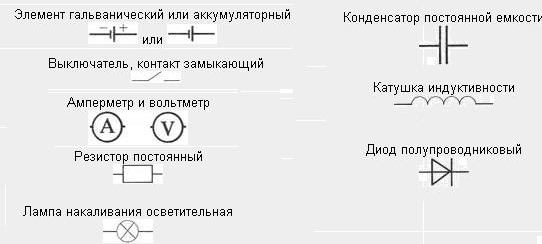

Ответ: Электрическая цепь – это совокупность проводников, по которым протекает электрический ток. Основные элементы электрической цепи: источник тока, провода, потребитель (нагрузка). Могут быть ещё: ключи, измерительные приборы, предохранители. Изображение цепи на бумаге называется схемой. Источник то́ка (также генератор тока) — двухполюсник, который создаёт ток  , не зависящий от сопротивления нагрузки, к которой он присоединён. В быту «источником тока» часто неточно называют любой источник электрического напряжения (батарею, генератор, розетку), но в строго физическом смысле это не так, более того, обычно используемые в быту источники электроэнергии по своим характеристикам гораздо ближе к источнику ЭДС, чем к источнику тока. Провода предназначены для передачи электрической энергии, сигналов связи, электропроводящих соединений в различных устройствах и выполнения обмоток электрических машин. Нагрузкой в электрической цепи считается любой потребитель электрической энергии. Нагрузка оказывает сопротивление электрическому току и от величины сопротивления нагрузки зависит величина тока. Ток от источника тока к нагрузке течет по проводникам. В качестве проводников стараются использовать материалы с наименьшим сопротивлением (медь, серебро, золото). Ключ (переключатель, выключатель) — электрический коммутационный аппарат, служащий для замыкания и размыкания электрической цепи. Электри́ческий предохрани́тель — компонент электрических и радиоэлектронных устройств, предназначенный для защиты оборудования и приборов от повреждений при их неисправностях или для защиты питающей сети от аварийных электрических токов, возникающих при авариях и отказах, неправильного включения, ошибок монтажа.

3)Что характеризуют понятием “электродвижущая сила”? Чему численно равна эдс?

Ответ: Электродвижущая сила (ЭДС) — скалярная физическая величина, характеризующая работу сторонних сил, то есть любых сил не электрического происхождения, действующих в квазистационарных цепях постоянного или переменного тока. ЭДС - численно равна энергии, полученной единичным электрическим зарядом во внутренней цепи, а напряжение U равно той энергии, которую он теряет во внешней цепи.

4)Что понимают под напряжением на некотором участке цепи? Что представляет собой электрический ток?

Ответ: Под напряжением на некотором участке электрической цепи - понимают разность потенциалов между крайними точками этого участка. Электрический ток – это направленное движение свободных зарядов в проводнике – под действием сил поля.

5)Какой электрический ток называют постоянным (переменным)? Чему равна величина (сила) электрического тока? Ответ: Постоянный ток (англ. direct current) — электрический ток, который с течением времени не изменяется по величине и направлению. Переменный ток (англ. alternating current) — электрический ток, который с течением времени изменяется по величине и направлению или, в частном случае, изменяется по величине, сохраняя своё направление в электрической цепи неизменным.

Условное обозначение на электроприборах:   или   (знак синусоиды), или латинскими буквами  .

На данном рисунке: 1)Direct - Постоянный ток, 2)Alternating - Переменный синусоидальный ток, 3)Pulsating - Пульсирующий ток, форма импульсов близка к пилообразной, 4)Variable - Случайные изменения электрического напряжения. Величина I, характеризующая быстроту переноса заряда в проводнике через его поперечное сечение, называют – силой тока (или током). Силу тока в проводнике – измеряют количеством электричества, проходящего через поперечное сечение проводника за единицу времени: I=q/t.
