3. Энергосбережение при эксплуатации зданий

3.1.Транспортировка тепловой энергии

Передача теплоты от источника потребителям осуще­ствляется с помощью систем теплоснабжения, которые вклю­чают источник, тепловую сеть и потребителей (рис. 31). Тепловая сеть включает систему трубопроводов (тепло­проводов), по которым теплоноситель (горячая вода или пар) переносит теплоту от источника к потребителям и возвраща­ется обратно к источнику.

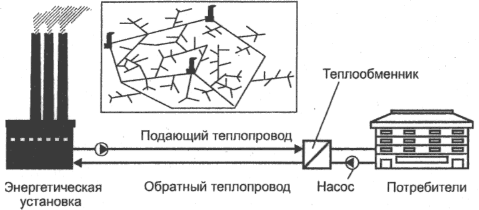

Рис. 31. Принципиальная схема централизованного теплоснабжения и тепловой сети

Реальные тепловые сети отличаются чрезвычайной разветвленностью и могут включать несколько источников теплоты — ТЭЦ или котельные. Отдельные магистрали та­ких сетей связаны перемычками и имеют закольцованные участки, что повышает надежность снабжения теплотой.

Как показы­вает практика, в стандартных теплосетях по пути от ТЭЦ к отапливаемому зданию теряется до 40 % тепла. Большие потери тепловой энергии связаны с низким качеством тепловой изоляции – минеральной ваты, утечкой тепла, поэтому в нас­тоящее время на первый план выходит реконструкция существующих теплопроводов. Речь идет о замене старых труб на новые, эффективно утепленные — предварительно теплои­золированные трубы.

Предизолированные трубы изготавлива­ются в заводских условиях и конструктивно включают (рис. 32):

- стальную трубу для транспортировки энергоносителя;

- тепловую изоляцию из пенополиуретана с коэффициентом теплопроводности от 0,02 до 0,027 Вт/(м-К);

- защитный кожух из пластмассы.

На всем протяжении такого трубопровода проходят специальные датчики, которые в случае нарушения целостности системы посылают сигнал на диспетчерский пункт. Это позволяет оперативно определять места поврежде­ния с точностью до 1 м.

Предизолированные трубы рассчи­таны на эксплуатацию в течение 30 и более лет. При укладке систем теплоснабжения с применением предизолированных труб теплопотери не превышают 3 % от транспортируемого теплоносителя, что более чем в 10 раз позволяет уменьшить потери теплоэнергии при ее транспортировке.

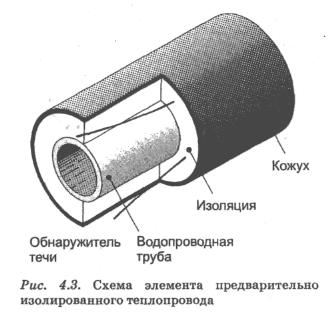

Рис. 32. Схема элемента предварительно изолированного теплопровода

Предизолированные трубы характеризуются бесканальной прокладкой. Для сведения тепловых потерь к минимуму при монта­же теплопроводов предусмотрена технология герметиза­ции швов на стыках и других элементов - задвижек, переходников.

Мероприятия по уменьшению потерь теплоты в окружающую среду при транспортировке тепловой энергии можно свести к следующим направлениям:

• применение теплопроводов с высокими теплоизоляционными свойствами;

• понижение уровня температур теплоносителя без ущерба для потребителя;

• ликвидация утечек теплоносителя;

• использование гибких систем регулирования отпуска и распределения теплоты.

Перспективным направлением является распространение индивидуальных автоматизированных отопительных систем средней и большой мощности для многоквартирного жилья. Эксперты полагают, что такие системы — реальная альтерна­тива "подвальным" котельным, которые в последнее время стали "пороховыми бочками" для старого жилья.
