9 Билет

Туннельные диоды. Характеристики и параметры туннельных диодов. Примеры применения.

Усилители. Основные понятия и определения. Характеристики усилителей.

Регистры : определение, основные характеристики.

1. Туннельный диод — полупроводниковый диод на основе вырожденного полупроводника, в котором при приложении напряжения в прямом направлении, туннельный эффект проявляется в появлении участка с отрицательным дифференциальным сопротивлением на вольт-амперной характеристике. Обычные диоды при увеличении прямого напряжения монотонно увеличивают пропускаемый ток. В туннельном диоде квантово-механическое туннелирование электронов добавляет горб в вольт-амперную характеристику, при этом, из-за высокой степени легирования p и n областей, напряжение пробоя уменьшается практически до нуля. Туннельный эффект позволяет электронам преодолеть энергетический барьер в зоне перехода с шириной 50-150 Å при таких напряжениях, когда зона проводимости в n-области имеет равные энергетические уровни с валентной зоной р-области.[1] При дальнейшем увеличении прямого напряжения уровень Ферми n-области поднимается относительно р-области, попадая на запрещённую зону р-области, а поскольку туннелирование не может изменить полную энергию электрона[2], вероятность перехода электрона из n-области в p-область резко падает. Это создаёт на прямом участке вольт-амперной характеристики участок, где увеличение прямого напряжения сопровождается уменьшением силы тока. Данная область отрицательного дифференциального сопротивления и используется для усиления слабых сверхвысокочастотных сигналов.

Наибольшее распространение на практике получили туннельные диоды из Ge, GaAs, а также из GaSb. Эти диоды находят широкое применение в качестве генераторов и высокочастотных переключателей, они работают на частотах, во много раз превышающих частоты работы тетродов, — до 30…100 ГГц.

Вольт-амперная характеристика туннельного диода. В диапазоне напряжений от U1 до U2 дифференциальное сопротивление отрицательно.



2.    Свойства усилителей во многом определяются областью их применения. Чтобы судить о возможности использования конкретного усилителя в том или ином электронном устройстве, необходимо знать его основные параметры. К ним кроме коэффициента усиления относятся чувствительность, выходная мощность, диапазон усиливаемых частот, входное и выходное сопротивления, коэффициент нелинейных искажений и некоторые другие.    Выходной является мощность, отдаваемая усилителем в нагрузку. Различают номинальную и максимальную выходную мощность. Номинальной (Pном) называют такую наибольшую выходную мощность, при которой искажения усиливаемого сигнала не превышают некоторого оговоренного заранее значения (обычно 3...5%). С возрастанием выходной мощности увеличиваются и искажения усиливаемого сигнала. Наибольшую мощность, которую можно получить от усилителя при уровне искажений усиливаемого сигнала до 10 %, называют максимальной (Рмакс). Максимальная выходная мощность может в 2..10 раз превышать номинальную.     Чувствительностью усилителя называют напряжение низкочастотного сигнала в милливольтах или микровольтах, подаваемого на его вход, при котором усилитель отдает в нагрузку номинальную мощность.  Чем меньше это входное напряжение, тем выше чувствительность. Например, усилитель, на который сигнал подается ,от микрофона, должен обладать чувствительностью 1...2 мB, а для усилителя, воспроизводящего грамзаписи от пьезоэлектрических звукоснимателей, достаточна чувствительность 100...200 мВ.   Диапазон усиливаемых частот — это область рабочих частот усилителя, в границах которой его коэффициент усиления изменяется, в пределах, заданных техническими условиями.    Усилитель по-разному усиливает электрические колебания различных частот. График зависимости коэффициента усиления от частоты усиливаемых сигналов называют амплитудно-частотной. характеристикой (АЧХ)усилителя.    Диапазон частот ΔF, в пределах которого коэффициент усиления уменьшается не более, чем в 0,7 раз от максимального значения, называют полосой пропускания усилителя.  По значению полосы пропускания усилители подразделяются на широкополосные и узкополосные.   Ширина полосы пропускания зависит от вида нагрузки. Узкополосные усилители, в качестве коллекторной нагрузки обычно имеют колебательный контур и называются резонансными или избирательными. Такие усилители широко применяются в супергетеродинных радиоприемниках для выделения из множества сигналов, принятых антенной, сигналов нужной радиостанции.   Входное сопротивление — сопротивление переменному току, протекающему между входными зажимами усилителя. Оно зависит от  схемы усилителя, частоты переменного входного напряжения, его амплитуды и некоторых других факторов.   Выходное сопротивление характеризует внутреннее сопротивление усилителя переменному току.    От правильного выбора входного и выходного сопротивления во многом зависят входная и выходная мощность усилителя и работа всего устройства.   Коэффициент нелинейных искажений, называемый иногда коэффициентом гармоник, отображает уровень нелинейных искажений усилителя. Усилитель не является линейным элементом, поэтому при поступлении на его вход гармонического сигнала, изменяющегося с частотой f1 в выходном сигнале возникнут дополнительные составляющие с частотами f2=2f1, f3=3f1 и т. д. Чем больше амплитуда этих дополнительных составляющих, тем выше коэффициент нелинейных искажений усилителя. Допустимая величина вносимых усилителем нелинейных искажений определяется назначением и областью применения усилителя.

3. Регистры - это устройства, выполняющие функции приема, хранения и передачи информации в виде т-разрядного двоичного кода. Основным классификационным признаком регистров являются способ записи двоичного кода в регистр и его выдача, т.е. различают параллельные, последовательные (сдвигающие) и параллельно-последовательные регистры. Параллельный регистр выполняет операцию записи параллельным кодом. Последовательный регистр осуществляет запись последовательным кодом, начиная с младшего или старшего разряда, путем последовательного сдвига кода тактирующими импульсами. Параллельно-последовательные регистры имеют входы как для параллельной, так и для последовательной записи кода числа. Кроме того, сдвигающие регистры делятся на одно- и двунаправленные (реверсивные). Однонаправленные регистры осуществляют сдвиг кода влево или вправо,а двунаправленные - и влево, и вправо.

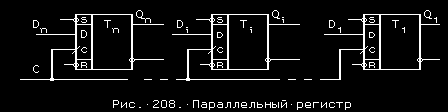

Основой построения регистров являются синхронные RS-триггеры или, предпочтительнее, В-триггеры. Принцип построения простейшего параллельного т-разрядного регистра показан на рис. 208.

В параллельном регистре цифры кода подаются на D-вход соответствующих триггеров. Запись осуществляется при подаче логической единицы на вход С. Код снимается с выходов Q. Параллельные регистры служат только для хранения информации в виде параллельного двоичного кода и для преобразования прямого кода в обратный и наоборот.

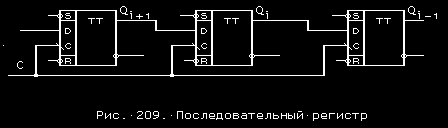

Последовательные регистры, помимо хранения информации, способны преобразовывать последовательный код в параллельный и наоборот. При построении последовательных регистров триггеры соединяются последовательно путем подключения выхода Q i-го триггера ко входу D i-го триггера, как это показано на рис. 209.

В последовательных регистрах принципиально необходимо, чтобы новый сигнал на выходе Q ш-го триггера возникал только после окончания синхросигнала. Для выполнения этого условия в последовательных регистрах необходимо применять двухступенчатые триггеры.

При действии каждого очередного тактового импульса код, содержащийся в регистре, сдвигается на один разряд. Для схемы, приведенной на рис.209, сдвиг кода происходит вправо (в сторону младших разрядов). Действительно, сигнал выхода Q i+1-го триггера действует на вход D i-го триггера, а сигнал выхода Q i-го триггера действует на вход D i-1-го триггера. При действии синхросигнала i-й триггер примет состояние i+1-го, а i-1-й - состояние i-го триггера, т.е., произойдет сдвиг кода вправо на один разряд.

Параллельный двоичный код одновременно снимается с выходов Q триггеров. Для сдвига кода влево необходимо, чтобы сигнал с выхода Q i-1-го триггера подавался на вход Q i-го (старшего) триггера.

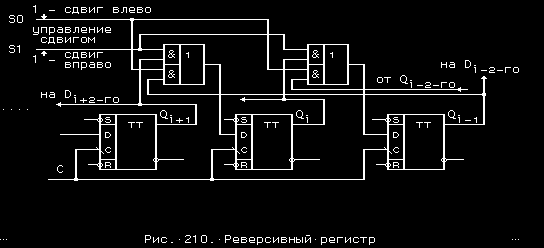

Реверсивные регистры должны содержать логические схемы управления, обеспечивающие прохождение сигнала с выхода Q i-го триггера на вход D i-1-го триггера при сдвиге кода вправо и прохождение этого же сигнала на вход D i+1-го при реализации сдвига кода влево. Схема построения реверсивного регистра приведена на рис. 210.

Билет №10
