Министерство образования и науки Российской Федерации
ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра: «Нефтегазовое дело»
Лабораторная работа
по дисциплине: «Технология бурения нефтяных и газовых скважин»
Тема: «Бурильные трубы»
Выполнил студент группы А.А. Суренков
Проверил доцент кафедры В.Г. Заливин
Нормоконтроль В.Г. Заливин
Иркутск 2013
СОДЕРЖАНИЕ
1 Бурильные трубы 3
2 Ведущие бурильные трубы 5
3 Трубы бурильные стальные 8
4 Легкосплавные бурильные трубы 10
5 Утяжелённые бурильные трубы 12
5.1 УБТ горячекатаные 14
5.2 УБТ с замками УБТС3 15
6 Насосно-компрессорные трубы НКТ7 БТ с высаженными концами. Муфты 15
8 Замки для БТ с высаженными концами 20
7 БТ с высаженными концами. Муфты 17
9 БТ с приваренными замками 21
10 Переводники для БК 23
11 Краны шаровые для БК 24
12 Клапаны обратные для БК 25
Литература 26
1 Бурильные трубы
Из бурильных труб составляют бурильную колонну, функциональное назначение которой состоит в следующем:
1 передача вращения от ротора породоразрушающему инструменту (при роторном бурении);
2 передача неподвижному (замкнутому) столу ротора реактивного крутящего момента, который возникает при бурении скважины забойными двигателями;
3 создание осевой нагрузки на долото;
4 подача промывочного бурового раствора к забою скважины для очистки его от осколков разрушенной породы;
5 снабжение забойного гидравлического двигателя рабочим агентом (при бурении забойными двигателями);
6 обеспечение подъема керна на дневную поверхность и спуска различных приборов и инструментов в скважину;
7 выполнение аварийные работы в скважинах.
Б
урильная
колонна состоит из следующих элементов:

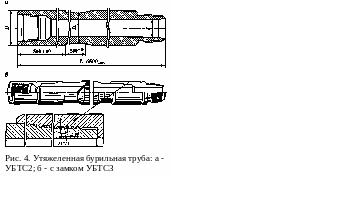

утяжеленных бурильных труб (УБТ), стальных
(СБТ) или легкосплавных бурильных труб
(ЛБТ), ведущей бурильной трубы, резьбовых
переводников, центраторов и калибраторов
(рис.
1).Бурильные колонны бывают следующими: одноразмерными (или одноступенчатыми), составленными из бурильных труб одного и того же наружного диаметра; многоразмерными (многоступенчатыми), составленными из труб различных наружных диаметров (двух-, трех- или четырехразмерными); многосекционными, составленными из нескольких участков труб одной и той же группы прочности, одного и того же наружного диаметра с одинаковой толщиной стенки и одинаковой конструкцией резьбовых соединений. Нижний участок бурильной колонны составляют из УБТ, устанавливаемых непосредственно над долотом или забойным двигателем. Колонна бурильных труб при бурении скважины подвергается воздействию различных статических и динамических нагрузок.
При бурении с помощью забойных двигателей (Турбо-, электробуров, объемных двигателей) на колонну бурильных труб действуют следующие нагрузки:
осевая сила растяжения от собственного веса колонны и перепада давления в забойном двигателе;
осевая сила сжатия, создаваемая весом части колонны; момент, прикладываемый к колонне для ее периодического проворачивания и др.
При роторном бурении на колонну бурильных труб кроме осевых сил растяжения и сжатия действуют еще и дополнительные нагрузки:
за счет изгибающего момента от действия центробежных сил при вращении колонн;
за счет крутящего момента, необходимого для непрерывного вращения колонны и др.
Изгибающие напряжения в колонне носят переменный характер и зависят от осевой нагрузки, частоты вращения, диаметра труб и скважины, кривизны ее ствола и др. Под действием крутящего момента возникают касательные напряжения, которые в колонне бурильных труб возрастают от забоя к устью скважины
Трубы
диаметром 60-102 мм имеют длину 6,8 и 11,5 м,
а диаметром 114-168 мм - 11,5 м. Выпускаются
трубы следующих типов: В - с высаженными
внутрь концами и навинченными замками;
Н - с высаженными наружу концами и
навинченными замками; ВК - с высаженными
внутрь концами и коническими
стабилизирующими поясками; НК - с
высаженными наружу концами и коническими
стабилизирующими поясками. Кроме того,
бурильные трубы бывают обычной и
повышенной (П) точности изготовления.
Бурильные трубы типов В и Н имеют обычную
трубную резьбу треугольного профиля.
На трубах типов ВК и НК нарезается
трапецеидальная резьба.
Для соединения бурильных труб применяются муфты и замки. Замки бывают следующих типов: ЗН - с нормальным проходным отверстием; ЗШ - с широким проходным отверстием; ЗУ - с увеличенным проходным отверстием.
Бурильные трубы
с приваренными замками представлены
на рис. 2. Для бурения неглубоких
вертикальных скважин роторным способом
р
екомендуется
применять трубы типов ТБВ, ТБН, ТБВК и
ТБПВ; для бурения глубоких скважин в
осложненных условиях - трубы типов ТБВК,
ТБНК, ТБС и ТБПВ; для бурения вертикальных
скважин с использованием забойных
двигателей трубы типов ТБН, ТБНК и ТБПВ;
для бурения наклонно направленных
скважин с использованием забойных
двигателей -трубы типов ТБНК, ТБПВ и
ЛБТ. Наддолотный комплект, обычно
принимаемый длиной 500 м, устанавливается
над УБТ и составляется из бурильных
труб типов ТБПВ, ТБНК, ТБС, ТБПВ группы
прочности Д с максимальной толщиной
стенки
