1. Понятие о номинальном, действительном размере. Предельные размеры, отклонения, допуск.
Точность – степень приближения размеров и формы готовой детали к её геометрически точному прототипу.
Номинальный размер – размер, определяемый исходя из функционального назначения детали и служащий началом отсчета отклонений. Номинальный размер выбирается из ГОСТ 6636–69 «номинальные линейные размеры».
Действительный размер – размер, полученный в результате обработки и измерения с допустимой погрешностью.
Устанавливаются два предельных размера между которыми должен находиться или быть равен действительный размер детали.
d min ≤ d дет ≤ d max
Меньший из этих размеров называется наименьшим предельным размером, а больший – наибольшим предельным размером.
Величина предельных размеров зависит от значения номинального размера и верхнего и нижнего предельных отклонений.
Верхнее предельное отклонение (ES, es) – алгебраическая разность между наибольшим предельным и номинальным размером.
ES = d max – D;es = d max – d
Нижнее предельное отклонение (EI, ei) – алгебраическая разность между наименьшим предельным и номинальным размерами.
EI = D min – D;ei = d min – d;D max = D+ES;D min = D+EI;d max = d+es;
d min = d+ei.

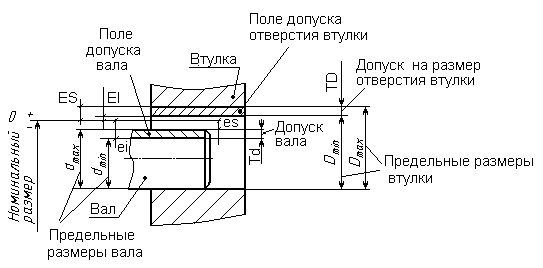

В настоящем курсе условно все охватываемые поверхности называют валами, а охватывающие поверхности – отверстиями.
Охватываемые поверхности при обработке уменьшаются, а охватывающие – увеличиваются.
Принято охватываемые поверхности (валы) обозначать малыми буквами: d, d min, d max, es,ei, h, a;охватывающие (отверстия) большими: D, D min, D max, ES, EI, H.
Допуск (Т) – разность между наибольшим и наименьшим предельным размером (или верхним и нижним отклонениями).
T = D max – D min;T = d max – d min;T = (D+ES) – (D+EI) = ES – EI
Допуск – величина, определяющая ширину поля рассеивания размеров годных деталей (всегда положительная). Поле допуска – пространство, заключенное между 2-мя поверхностями, размеры которых соответствуют наибольшему и наименьшему предельным размерам.
2. Понятие о допуске, поле допуска, графическое изображение полей допусков.
Допуск (Т) – разность между наибольшим и наименьшим предельным размером (или верхним и нижним отклонениями).
T = D max – D min;T = d max – d min;T = (D+ES) – (D+EI) = ES – EI
Допуск – величина, определяющая ширину поля рассеивания размеров годных деталей (всегда положительная). Поле допуска – пространство, заключенное между 2-мя поверхностями, размеры которых соответствуют наибольшему и наименьшему предельным размерам.

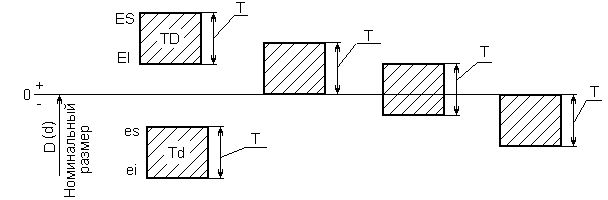

Графическое изображение полей допусков

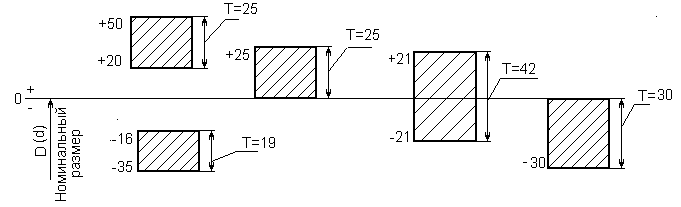

Пример обозначения предельных отклонений на схеме полей допусков
3. Понятие о посадках, виды посадок. Понятие о зазорах и натягах. Примеры стандартных посадок.
Единая система допусков и посадок (ЕСДП)
Посадка – характер соединения 2-х деталей, определяемый наличием зазора или натяга.
Посадки делятся на: посадки с зазором; с натягом; переходные
Посадки с зазором

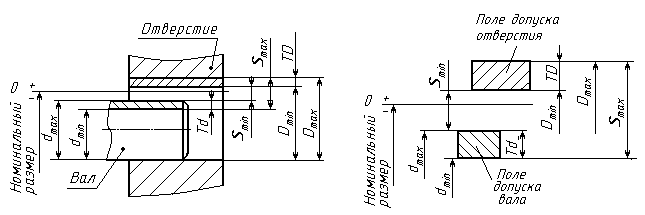

Рисунок - Соединение деталей по посадке с гарантированным зазором
Зазор (S) – положительная разность между размерами отверстия и вала (для подвижных соединений, неподвижных – с дополнительным креплением)
S = D – d; S max = D max – d min; S min = D min – d max
Допуск посадки с зазором: TS = S max – S min = TD + Td
Средний зазор: Sm = (S max + S min) /2.
Посадки с натягом
Применяются для получения неподвижных соединений (разъемных – с малым и средним натягом, неразъёмных – с большим натягом).

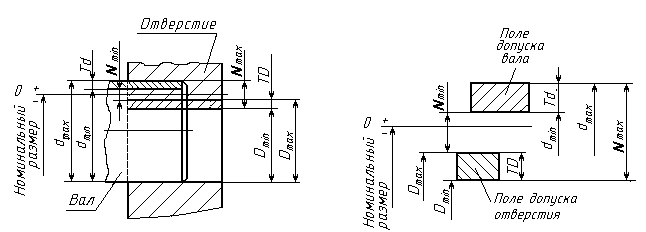

Рисунок - Соединение деталей по посадке с гарантированным натягом
Натяг (N) – положительная разность между размерами вала и отверстия для сборки соединения. N = d – D;d > D.Поле допуска вала выше поля допуска отверстия. Номинальный размер для обоих деталей одинаков.N max = d max-D min; N min = d min-D max
Допуск посадки с натягом TN = N max-N min = TD+Td
Средний натяг Nm = (N max + N min) /2.
