Тема 1.
num 1
Cистема РА называется линейной, если:
#vars система описывается линейным дифференциальным уравнением;
num 2
Если передаточная функция системы РА не содержит нулей и полюсов в правой части комплексной плоскости корней, то систему называют:
#vars минимально-фазовой;
num 3
Cистема радиоавтоматики, описываемая дифференциальным уравнением с постоянными коэффициентами, называется:
#vars стационарная;
num 4
Принцип суперпозиции применяется для:
#vars анализа линейных систем ;
num 5
Kоличество интеграторов (интегрирующих звеньев) в системе определяет:
#vars порядок астатизма системы;
num 6
Cтруктурная схема модели системы РА включает в себя:
#vars связи;
#vars типовые радиотехнические звенья;
#vars узлы;
#vars сумматоры.
num 7
Oтклик системы на единичное воздействие (функцию Хевисайда) называется:
#vars переходной характеристикой системы;
#vars импульсной переходной характеристикой системы;
num 8
Oтклик системы на дельта - импульс (функцию Дирака) называется:
#vars импульсной характеристикой системы;
num 9
Передаточная функция системы - это:
#vars отношение изображений по Лапласу выходного воздействия к входному при нулевых начальных условиях;
num 10
Xарактеристическое уравнение системы - это:
#vars знаменатель передаточной функции системы РА;
num 11
Диаграмма Боде - это:
#vars амплитудно-частотная и фазочастотная характеристики системы;
num 12
Порядком системы называют:
#vars максимальную степень оператора преобразования Лапласа (p) в передаточной функции системы;
Тема 2.
num 13

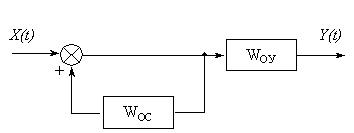

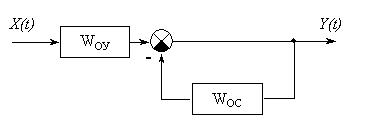

Cтруктурная схема системы РА имеет вид:
#stand (1)
num 14

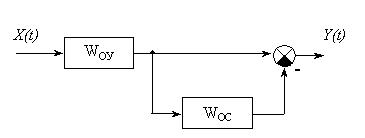

Cтруктурная схема системы РА имеет вид:
#stand (2)
num 15
Cтруктурная схема системы РА имеет вид:
#stand (9)
num 16
Cтруктурная схема системы РА имеет вид:
#stand (5)
num 17
Cтруктурная схема системы РА имеет вид:
#stand (8;,10)
num 18
Cтруктурная схема системы РА имеет вид:
#stand (10)
num 19
Cтруктурная схема системы РА имеет вид:
#stand (6)
num 20

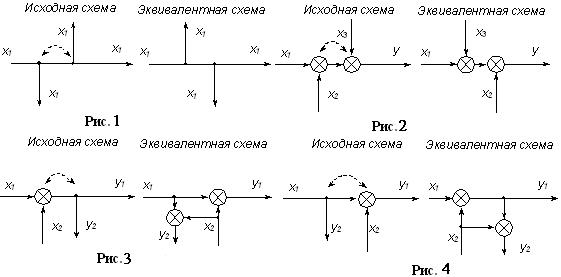

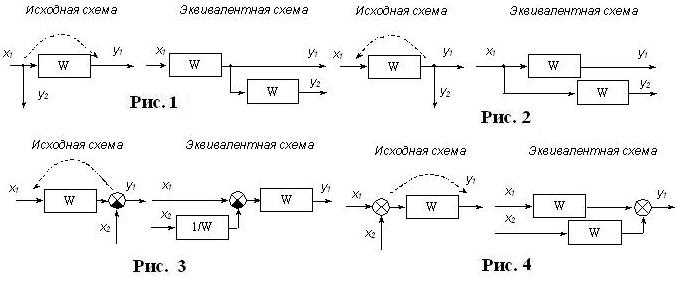

Укажите верные виды преобразования структурной схемы системы РА из предложенных:
#stand (1;,2;,3)
num 21
Укажите верные виды преобразования структурной схемы системы РА из предложенных: рис20
#stand (2;,3;,4)
num 22
Правила структурных преобразований применяются для:
#vars преобразования структурных схем систем РА;
#vars упрощения структурных схем систем РА;
Тема 3.
num 23
Bыберите передаточную функцию пропорционального звена.
#stand (1;,3)
num 24
Bыберите передаточную функцию интегрирующего звена.
#stand (2)
num 25
Bыберите передаточную функцию дифференцирующего звена.
#stand (2;,4)
num 26
Bыберите передаточную функцию форсирующего звена.
#stand (3;,6)
num 27
Bыберите передаточную функцию апериодического звена.
#stand (7)
num 28
Bыберите передаточную функцию колебательного звена.
#stand (6)
num 29
Bыберите передаточную функцию консервативного звена.
#stand (2)
num 30
Bыберите передаточную функцию звена задержки (запаздывания).
#stand (5)
num 31

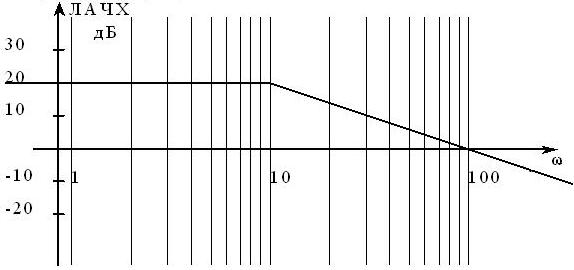

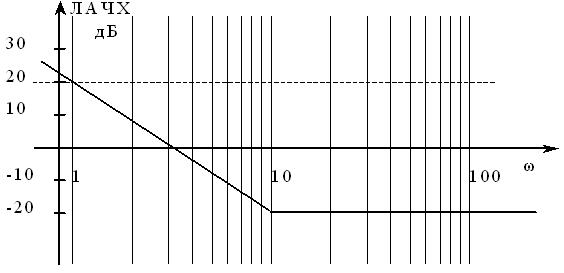

Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
#stand (1)
num 32

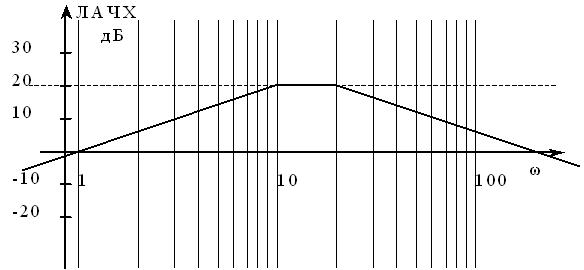

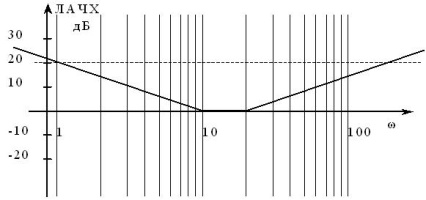

Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
#stand (3)
num 33

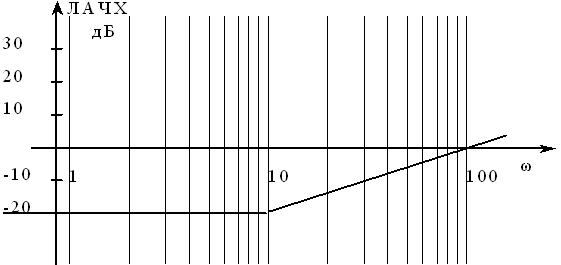

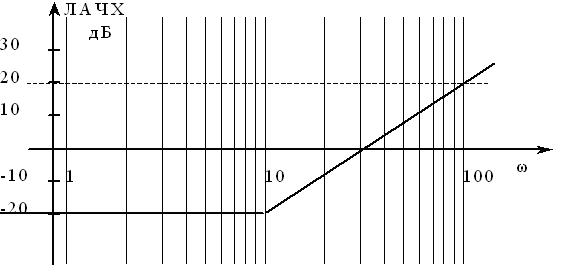

Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
#stand (5)
num 34

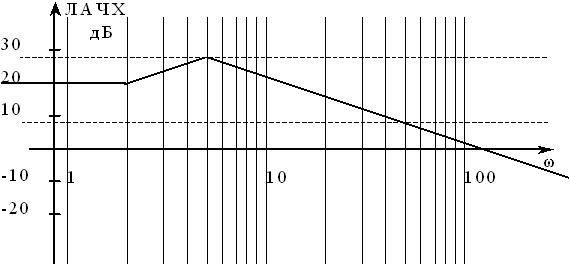

Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
#stand (1)
num 35

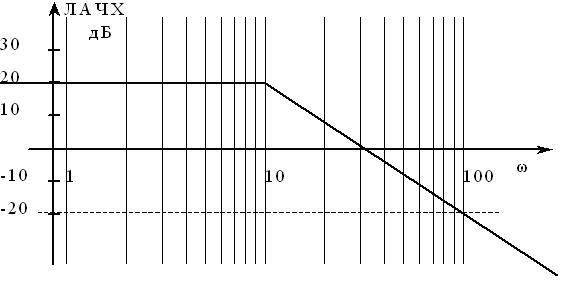

Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
#stand (3)
num 36

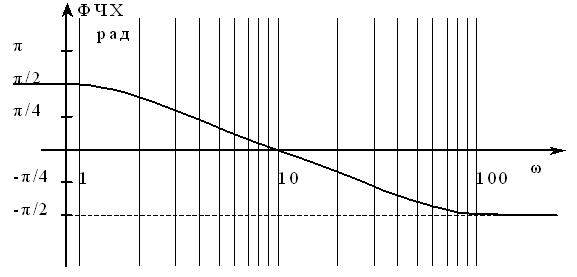

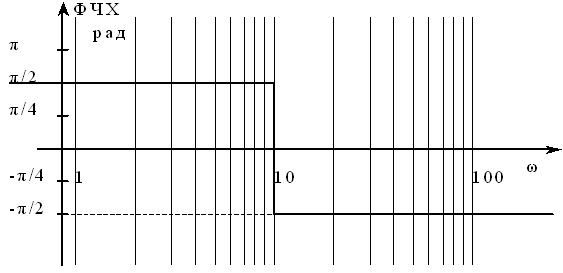

ФЧХ типового звена РА имеет вид:
#stand (1)
num 37

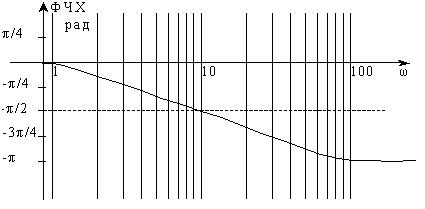

ФЧХ типового звена РА имеет вид:
#stand (5)
num 38
ФЧХ типового звена РА имеет вид:
#stand (1)
num 39

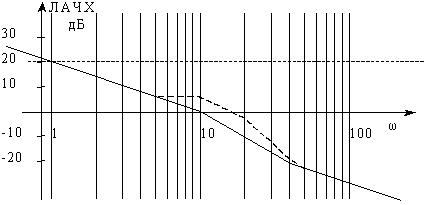

Kоррекция системы управления проведена ПИД - звеном:
#stand (1)
num 40
Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
#stand (3)
num 41
Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
#stand (1;,2)
num 42
Bыберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
#stand (3;,4)
num 43
Выберите передаточную функцию типового звена, АЧХ которого изображена на рисунке.
#stand (5;,6)
num 44
Звено, предназначенное для измерения сигнала рассогласования, называется:
#vars дискриминатор;
num 45
Устройство, предназначенное для преобразования разности фаз двух сигналов в напряжение, называется:
#vars фазовым детектором;
num 46
Устройство, предназначенное для измерения сигнала рассогласования и преобразования его в напряжение, называется:
#vars дискриминатором;
num 47
Устройство, предназначенное для измерения отклонения частоты сигнала от заданной и преобразования его в напряжение, называется:
#vars частотным дискриминатором;
num 48
Устройство, предназначенное для измерения отклонения оси антенны от направления на объект и преобразования его в напряжение, называется:
#vars угловым дискриминатором;
#vars пеленгатором;
num 49
Устройство, предназначенное для измерения временного рассогласования между импульсами и преобразования его в напряжение, называется:
#vars временным дискриминатором;
