1. Системы (службы) электросвязи, т.Е. Комплекс средств, обес­печивающий предоставление пользователям услуг электросвязи.

2. Вторичные сети связи, обеспечивающие транспортировку, коммутацию, распределение сигналов в службах электросвязи.

3. Первичные сети, снабжающие вторичные сети каналами пере­дачи и физическими цепями.

Определенные технические средства ВСС участвуют в процессе передачи не зависимо от вида передаваемых сообщений. Совокупность этих элементов образует первичную сеть (ПС) ВСС. Принцип построения первичной сети ВСС показан на Рис. 4.5. В состав ПС входят сетевые узлы, сетевые станции и линии передачи.

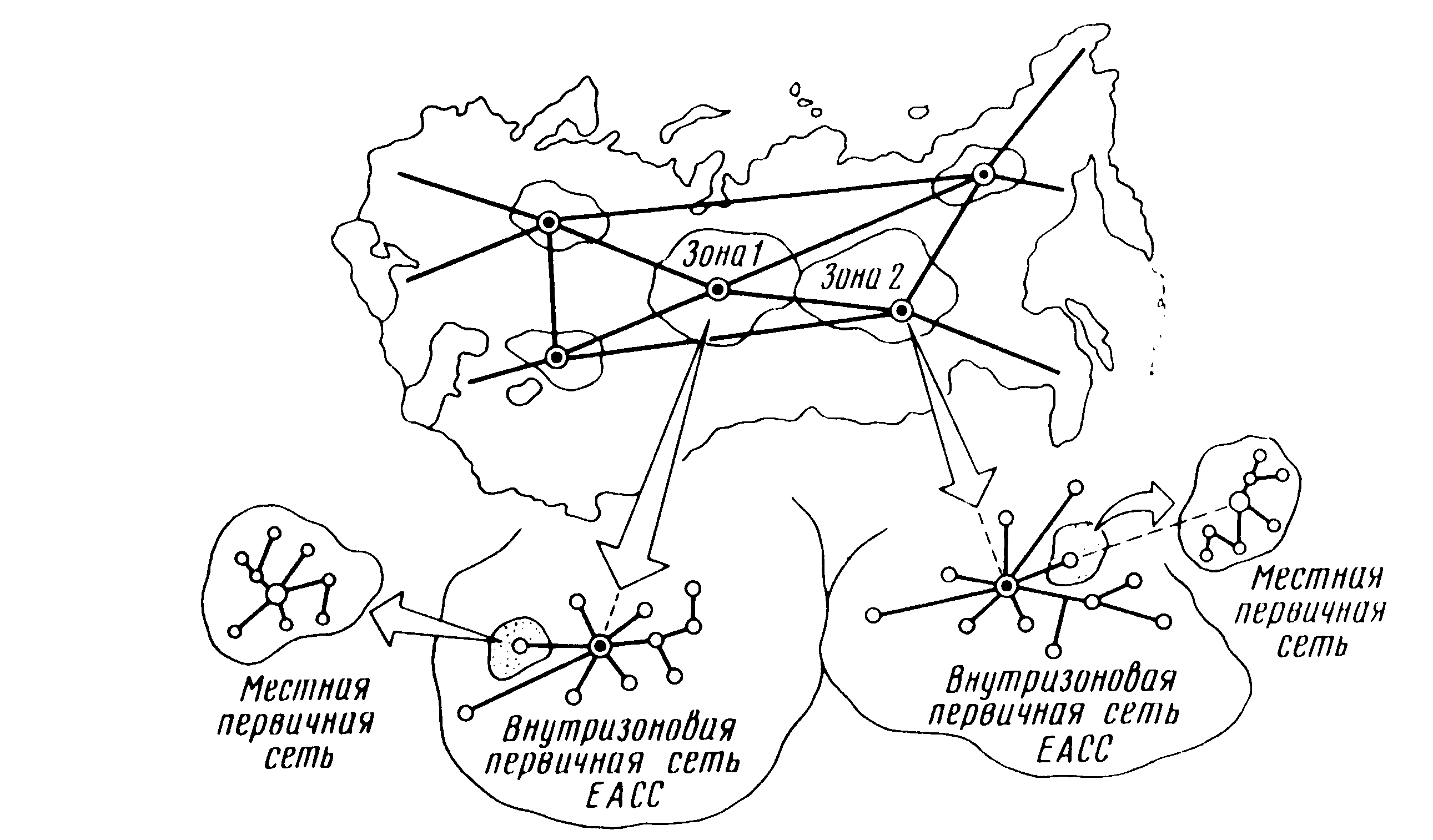

Рис. 4.5. Принцип построения первичной сети ВСС

Структура ПС учитывает административное деление страны. Территория страны поделена на зоны. Признак зоны - единая 7-значная нумерация. Как правило зоны совпадают с территориями областей. В соответствии с этим делением ПС состоит из отдельных частей:

местные ПС (МСП) - ограничены территорией города или сельского района;

внутризоновые ПС (ВЗПС) - охватывает территорию зоны и обеспечивает соединение местных сетей внутри зоны;

магистральная ПС (СМП) - соединяет зоновые сети.

Каждая сеть связи, входящая в ВСС, помимо технических средств первичной сети использует устройства, присущие этой сети. Вторичная сеть (ВС) ВСС - совокупность технических средств, обеспечивающих передачу сообщений определенного вида.

В состав ВС входят: оконечные абонентские устройства, абонентские линии (АЛ), коммутационные устройства и каналы, выделенные из ПС для организации данной ВС.

5. Сигналы электросвязи. Энергетические, временные и спектральные характеристики телекоммуникационных сигналов

Сигналы электросвязи

Энергетические характеристики сигналов

К энергетическим характеристикам сигналов относятся абсолютные ха­рактеристики: мощность Р, напряжение U, ток I и их уровни передачи (лога­рифмические характеристики) p_M, p_u, p_I. Для измерения мощности чаще всего используются уровни передачи по мощности, измеряемые в децибелах по мощности:

6. Телекоммуникационные сигналы. Характеристики каналов связи для передачи сигналов

Каналом передачи называется последовательное включение каналообра­зующего оборудования и линии связи. К каналообразующему оборудованию относятся модемы, передатчики и приемники, мультиплексоры и другие уст­ройства. Различают аналоговые и цифровые каналы передачи по типу переда­ваемых сигналов.

Основные характеристики аналоговых сигналов точно такие же как и характеристики четырехполюсников:

входное сопротивление и коэффициент отражения;

уровни сигналов на входе и выходе, остаточное затухание;

частотная характеристика затухания, верхняя и нижняя частоты

полосы пропускания;

нелинейные искажения;

помехозащищенность.

К важнейшим характеристикам цифровых каналов относятся:

пропускная способность;

помехозащищенность;

полоса частот

Как правило в системах связи используются типовые каналы, в которых основные параметры и характеристики нормализованы.

Нормализованное число типовых каналов образуют групповые тракты, которые могут быть аналоговыми или цифровыми.

Рассмотрим далее основные типовые каналы и тракты.

Ключевыми понятиями техники телекоммуникационных систем и сетей являются канал передачи или канал электросвязи.

Каналом передачи называется совокупность технических средств и среды распространения, обеспечивающая передачу сигналов электросвязи в определенной полосе частот или с

определенной скоростью передачи между оконечными или промежуточными пунктами телекоммуникационных сетей.

Каналы передачи (далее просто «каналы») классифицируются:

• по методам передачи сигналов электросвязи различают аналоговые и цифровые каналы. Аналоговые каналы, в свою очередь, подразделяются на непрерывные и дискретные в зависимости от изменения представляющего (информационного) параметра сигнала. Цифровые каналы делятся на каналы с использование импульсно-кодовой модуляции (ИШ), каналы с использованием дифференциальной ИКМ и каналы на основе дельта-модуляции; каналы, в которых на одних участках используются аналоговые, а на других цифровые методы передачи сигналов, называются смешанными каналами передачи;

• в зависимости от ширины полосы пропускания, в которой передаются сигналы электросвязи, и соответствия параметров каналов установленным нормам различают аналоговые типовые каналы

тональной частоты,

типовые первичный, вторичный, третичный и четверичный широкополосные каналы; типовые каналы передачи сигналов звукового вещания, сигналов изображения и звукового сопровождения телевидения;

• в зависимости от скорости передачи и соответствия параметров каналов установленным нормам различают основной цифровой канал, первичный, вторичный, третичный, четверичный и пятеричный цифровые каналы;

• по виду среды распространения сигналов электросвязи различают: проводные каналы, организованные по кабельным и, реже, воздушным линиям связи,

и каналы радиосвязи, организованные по радио, радиорелейным и спутниковым линиям связи.

Каналом электросвязи называется комплекс технических средств и среды распространения, обеспечивающий передачу первичных сигналов электросвязи от преобразователя сообщения в первичный сигнал до преобразователя первичного сигнала в сообщение.

Помимо приведенной классификации, каналы электросвязи подразделяются:

• по виду передаваемых первичных сигналов (или сообщений) различают: телефонные каналы, каналы звукового вещания, телевизионные каналы, телеграфные каналы и каналы передачи данных;

• по способам организации двусторонней связи различают: двухпроводный однополосный канал, двухпроводный двухполосный канал и четырехпроводный однополосный канал;

• по территориальному признаку каналы электросвязи подразделяются на международные, междугородные, магистральные, зоновые и местные.

Рассмотренная классификация каналов передачи и электросвязи соответствует сложившейся практике их организации и разработки требований к их основным параметрам и характеристикам, которые принято увязывать с соответствующими параметрами и характеристиками первичных сигналов.

Канал может характеризоваться тремя параметрами:

1) эффективно передаваемой полосой частот ΔF_K, которую канал способен пропустить с выполнением требований к качеству передачи сигналов;

2) временем Тк, в течение которого канал предоставлен для передачи сигналов или сообщений;

3) динамическим диапазоном D_K, под которым понимается отношение вида
