Департамент внутренней и кадровой политики Белгородской области областное государственное автономное образовательное учреждение среднего профессионального образования «Белгородский политехнический колледж» Лабораторно-практические задания

По мдк «Теоретические основы технического обслуживания и ремонта электронного оборудования и систем автоматического управления»

Выполнил: студент группы 44 АСУ Воробьёв А.С Преподаватель: Ротару Т.А.

Белгород 2014

Содержание

1.Техническая документация для облуживания САУ	3
1.1Техническая документация
1.2Чертеж общего вида	8
1.3Порядок чтения и составления функциональных схем.	13
1.4Правила оформления и комплектования эксплуатационных документов по ГОСТ 2.601-95	15
1.5Перечень приборов, аппаратуры, материалов и монтажныхработ с разделением их учёта в рабочей документации	16
1.6Правила выполнения структурных схем	18
2.Организация технического обслуживания и ремонтных работ САУ	28
2.1Общие требования при выполнении работ по техническому обслуживанию и ремонту АСУ ТП и КИП и А

Практические занятия

1.Правила чтения электрических схем и чертежей	28
2.Разработка плана расположения оборудования и трассы проводок	31
3.Разработка задания на выполнение работ, связанных с автоматизацией объекта	32
4.Зануление	36
5.Разработка плана расположения щитов и подключение к ним кабелей	38
6.Изучение примеров выполнения мнемосхем	41
7.Определение вероятности безотказной работы вторичного прибора	43
8.Определение вероятности безотказной работы системы при увеличении числа равнонадежных элементов	44
9.Определить вероятность безотказной работы при параллельном соединении элементом автоматики	45
10.Ремонт и калибровка технических манометров	47
11.Ремонт и калибровка напоромеров и тягонапоромеров	48
12,13.Настройка дадчика избыточного давления и преобразователя разности давления с помощью портативного калибратора давления Метран-517	49
14.Калибровка датчиков температуры: термопары, термосопротивления	51

1. Техническая документация для облуживания сау

1.1Техническая документация

система графических и текстовых документов, используемых при конструировании, изготовлении и эксплуатации промышленных изделий (деталей, сборочных единиц, комплексов и комплектов), а также при проектировании, возведении и эксплуатации зданий и сооружений. Т. д. на промышленные изделия определяет вид, устройство и состав изделия и регламентируется Единой системой конструкторской документации (ЕСКД) и Единой системой технологической документации (ЕСТД), входящими в Государственную систему стандартизации СССР

ЕСКД — комплекс государственных стандартов, устанавливающих правила и положения о разработке, оформлении, комплектации и обращении конструкторской документации, в том числе: общие положения по выполнению документов, правила выполнения чертежей, текстовых документов и схем, условные графические обозначения, правила выполнения эксплуатационной и ремонтной документации, правила обращения документов (учёта, хранения, дублирования и внесения изменений). Комплектность конструкторских документов на конкретное изделие определяется его видом и стадией разработки. За основные виды : конструкторских документов принимают: для деталей — чертёж детали, для сборочных единиц, комплексов и комплектов — спецификацию. Кроме того, к конструкторским документам относят схемы ведомости и др.

ЕСТД — комплекс государственных стандартов, устанавливающих правила и положения о порядке разработки, оформления, комплектации и обращения технологической документации. К технологическим относятся документы, которые определяют технологию изготовления изделия и содержат необходимые данные для организации производства, в том числе: маршрутные и операционные карты, карты эскизов и схем, ) спецификация технологических документов, технологическая инструкция, ведомость по материалам и оснастке. Операционные карты технологических процессов выпускаются на изготовление отливок, раскрой заготовок, механическую и термическую обработку и т. п.

Внешние электрические и трубные проводки

Схема соединений внешних проводок - это комбинированная схема, на которой показывают электрические и трубные связи между приборами и средствами автоматизации, установленными на технологическом оборудовании, вне щитов и на щитах, а также подключения проводок к приборам и щитам. Схеме присваивают наименование: «Схема соединений внешних проводок». Схема подключения показывает внешние подключения изделия. На схеме должны быть изображены изделие, его входные и выходные элементы (разъемы, зажимы и т.п.) и подводимые к ним концы проводов и кабелей внешнего монтажа, указаны данные о подключении изделия (характеристики внешних цепей, адреса). Схема подключения внешних проводок выполняется отдельным документом только при наличии единичных многосекционных или составных щитов, большого числа соединительных коробок, групповых стоек приборов, когда подключения к ним затрудняют чтение схемы соединений. Схему подключения допускается не выполнять, если все подключения могут быть показаны на схеме соединений внешних проводок. Схеме присваивают наименование: «Схема подключения внешних проводок».

При необходимости раздельного изображения электрических и трубных проводок цеха, участка, технологического агрегата и т.п. допускается выполнять схемы соединений и подключения раздельно, на разных листах: для электрических и отдельно трубных проводок.

Схемы соединений и подключения внешних проводок выполняют на основании следующих материалов:

• схем автоматизации технологических процессов;

• принципиальных, электрических, пневматических, гидравлических схем;

• эксплуатационной документации на приборы и средства автоматизации, примененные в проекте;

• таблиц соединений и подключения проводок щитов и пультов, выполняемых в соответствии с указаниями РМ4-107-77;

• чертежей расположения технологического, сантехнического, энергетического и тому подобного оборудования и трубопроводов c отборными и приемными устройствами, и также строительных чертежей со всеми необходимыми для прокладки внешних проводок закладными и приварными конструкциями, туннелями, каналами, проемами и т. д.

Обязательным предварительным этапом работы по выполнению схем соединений и подключения должны быть:

• проверка наличия на технологических чертежах всех закладных и отборных устройств, необходимых для установки первичных измерительных преобразователей на трубопроводах и оборудовании, размещение на чертежах (планах, разрезах);

• согласование с Генпроектировщиком мест установки индивидуальных внещитовых приборов и групповых стоек приборов, местных щитов и щитов, расположенных в щитовых помещениях.

Схемы соединений внешних проводок

Содержание схем. Схемы в общем случае должны содержать: первичные приборы; щиты; пульты; стативы; внещитовые приборы; групповые установки приборов; внешние электрические и трубные проводки; защитное зануление систем автоматизации; технические требования (указания); перечень элементов. В необходимых случаях схемы соединений могут содержать дополнительно таблицу не стандартизированных условных обозначений и таблицу применяемости.

Первичные приборы. На схемах соединений сверху поля чертежа, а при большой насыщенности схемы приборами сверху и снизу в зеркальном изображении размещают таблицу с поясняющими надписями по примеру рис.1.

Размеры строк таблицы следует принимать, исходя из размещаемых в этих графах текстов надписей.

Разбивку строки таблицы «Наименование параметра и место отбора импульса» на заголовки и подзаголовки выполняют произвольно, группируя приборы либо по параметрам, либо по принадлежности к одному и тому же технологическому оборудованию.

В строку «Позиция» вносятся позиции приборов по схеме автоматизации и позиционные обозначения электроаппаратуры, присвоенные ей по принципиальным электрическим схемам. Для элементов систем автоматизации, не имеющих самостоятельной позиции (отборные устройства и т.п.), указывают позицию прибора, к которому они относятся, с предлогом «к», например: к 1a.

Под таблицей с поясняющими надписями располагают приборы и средства автоматизации, устанавливаемые непосредственно на технологическом оборудовании и трубопроводах.

Для приборов, не имеющих номеров электрических внешних выводов (например преобразователей термоэлектрических, термопреобразователей сопротивления), а также для пневматических исполнительных механизмов применяют графические условные обозначения, принятые для этих приборов на схемах автоматизации, т. е. по ОСТ 36-27-77.

Датчики, исполнительные механизмы и другие средства автоматизации с электрическими входами и выходами изображают монтажными символами по заводским инструкциям. При этом внутри символа указывают номера зажимов и подключение к ним жил кабеля или проводов. Маркировку жил наносят вне монтажного символа.

Щиты, пульты, стативы. Щиты, пульты, стативы изображают в виде прямоугольников в средней части чертежа (при расположении таблицы с поясняющими надписями сверху и снизу поля чертежа) или в нижней части поля чертежа (при расположении таблицы только сверху). Внутри прямоугольника указывается наименование щита, пульта, статива, а под ним (в скобках) - обозначение таблицы подключения данного пульта, щита, статива (рис.2, а), выполненной в соответствии с РМ4-107-81.

Для составных щитов, пультов, стативов состоящих из нескольких единичных щитов пультов, стативов, дополнительно для каждого из них указывают их номера и обозначения таблиц подключения (рис.2, б)

Для щитов, стативов, состоящих из нескольких секций, дополнительно указывают номера отдельных секций (рис.2, в).

Размеры прямоугольников, обозначающих щиты, пульты, стативы, следует принимать, исходя из размещаемой в них информации.

Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии, а расположение входных и выходных элементов внутри устройства - действительному размещению их в устройстве.

Если полный объем внешних проводок для данного щита, пульта не помещается на одном листе или документе, то на одном листе или документе делают обрыв щита, пульта и продолжение их с соответствующими проводками изображают на следующем листе или документе со встречным указанием в месте обрыва листа или документа, на котором изображено продолжение этого щита, пульта (рис.3). Это указана распространяется и в том случае, если щиты, пульты имеют продолжение на последующих листах или документах.

Для единичных односекционных щитов подключение внешних проводок на схеме соединений изображают следующим образом:

• в прямоугольнике щита показывают блоки зажимов, разъемы, соединители, а также подключение к ним труб, жил кабелей и проводов с соответствующей маркировкой (рис.4);

• на свободном поле прямоугольника,

• изображающего щит, наносят наименование щита и обозначение таблицы подключении щита;

• п ри наличии в данном щите сальников и вводов (в случаях подвода трассы к шкафным щитам сверху) их изображают по ГОСТ 2.702-75 в местах подвода соответствующих проводов к прямоугольнику щита.

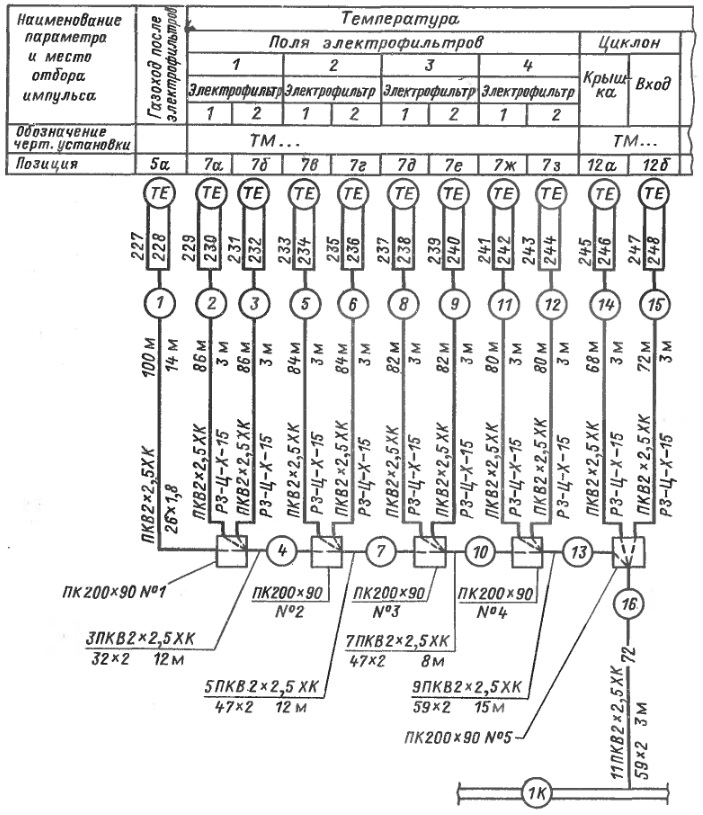

Рис.1. Фрагмент схемы внешних проводок с применением проводов термоэлектродных в защитных трубах и коробок протяжных

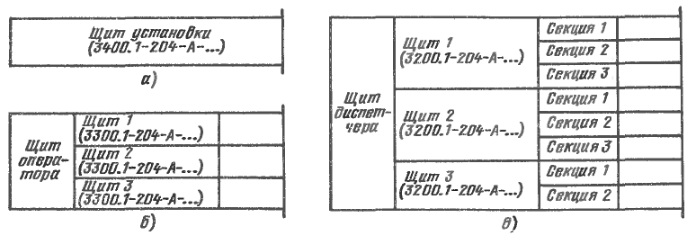

Р ис.2. Условные изображения щитов, пультов, стативов на схемах внешних проводок: а - для одиночных щитов; б - для составных щитов; в - для составных секционных щитов.

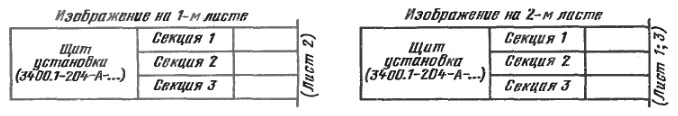

Рис. 3. Изображение щита на нескольких листах чертежей

На полках линий-выносок проставляют номера сальников, вводов, присвоенные им по чертежам общих видов щитов (выбор типов сальников, вводов и заказ их осуществляют в чертежах общих видов щитов).

При наличии на щитах, пультах приборов, проводки к которым не допускается разрыва на зажимах щита, пульта (например термоэлектродных, коаксиальных и других специальных проводов и кабелей), в прямоугольниках, обозначающих щиты, пульты показывают условно прибор, его позицию по схеме автоматизации и контакты прибора, к которым непосредственно подключают внешнюю проводку.

При подводе внешних проводок к единичному односекционному щиту линии, изображающие внешние проводки, заканчиваются у контура прямоугольника, обозначающего щит. При подводе внешних проводок к многосекционному или составному щиту линии, изображающие внешние проводки доводят до середины соответствующей секции или щита и заканчивают окружностью диаметром 2 мм.

Рис. 4. Фрагмент схемы внешних проводок с применением труб полиэтиленовых
