1 Билет

  1. Инструменты рисования: линия, прямая, прямоугольник

Чтобы нарисовать один прямой отрезок линии, используйте инструмент «Отрезок линии»

  1. Выберите инструмент «Отрезок линии»  .

  2. Выполните одно из следующих действий:

    • Поместите курсор в ту точку, где должна начинаться линия, и перетащите его в точку ее окончания.

    • Щелкните в том месте, где должна начинаться линия, и укажите ее длину и угол. Чтобы окрасить линию в текущий цвет заливки, выберите параметр «Окрашивать отрезок в цвет заливки». Затем нажмите кнопку «ОК».

  1. Структурная схема комплекса технических средств (ктс)

Документ содержит состав комплекса технических средств и связи между этими техническими средствами или группами технических средств, объединенными по каким-либо логическим признакам (например, совместному выполнению отдельных или нескольких функций, одинаковому назначению и т. д.). При выполнении схем допускается: 1) указывать основные характеристики технических средств; 2) представлять структуру КТС АС (при необходимости) несколькими схемами, первой из которых является укрупненная схема КТС АС в целом.

2 Билет

  1. Инструменты рисования: окружность, эллипс

Для черчения окружностей в Автокаде служит кнопка "Окружность" или команда _circle. Существует 6 вариантов построения:

  1. по центру окружности и радиусу;

  2. по центру окружности и диаметру;

  3. по двум точкам, задающим месторасположение и диаметр окружности;

  4. по трем произвольным точкам;

  5. по двум касательным и радиусу окружности;

  6. по трем касательным.

По умолчанию используется способ построения окружности по ее центру и радиусу. При вводе команды _circle в командной строке появляется запрос:

Центр круга или [3Т/2Т/ККР (кас кас радиус)]:

В ответ необходимо ввести координаты центра окружности щелкнув мышкой в нужном месте графической зоны, либо введя числовые значения в командную строку. После этого появится второй запрос:

Радиус круга или [Диаметр]:

От вас требуется ввести числовое значение, либо протянуть мышь в графической зоне (при этом вы будете видеть наглядное изменение самой окружности).

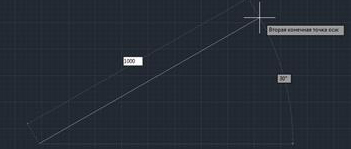

Самый простой способ построения - выбрать в панели инструментов Рисование - команду Эллипс или на Ленте Главная - Рисование - Эллипс и заняться выбором местоположения. Итак, первую точку ставим в место крайнего левого положения нашей фигуры. Видим, что программа выдаёт нам маленькое окошко, в котором мы можем указать размер. В нем желательно указать больший из размеров эллипса autocad, то есть его длину по более длинной оси. Если ваш эллипс находится под определенным уклоном, то программа четко отслеживает градус поворота оси. Совет! Сначала отложите нужное вам количество градусов, программа дает возможность сделать это довольно точно, и лишь потом вводите длину. Удачно задавшись первым из размеров, нажимаем Enter. Теперь в автоматическом режиме вводим второй размер, и нажимаем Enter. Причем второй размер вводится не в полном варианте, как первый, а делится пополам. Это объясняется привязкой второго размера к оси первого, и ведения соответствующего отсчета. Вуаля, наш эллипс готов! Кстати, в более ранних версиях autocad эллипс строится от местоположения центральной точки в самом центре фигуры. Это вызывало некоторые неудобства, потому в Аutocad 2013 по умолчанию задано построение эллипса от крайней левой точки. Тем не менее, эти параметры можно изменить и построение фигуры будет начинаться от центра эллипса.

Второй вариант построения эллипса в autocad также удобен, но применяется в случаях, когда вам заведомо нужен лишь определенный кусок эллипса, т.еВам нужна только часть эллипса. Для этого используется инструмент на панели Рисование немного ниже – Эллиптическая дуга. Итак, построение эллипса ведется таким же образом как указано выше, кроме того, что после задания второго размера вам также предлагается урезать часть эллипса и оставить желаемый участок. Это делается с помощью указания первой, начальной точки на эллипсе мышкой курсора и последующим движением в направлении урезки участка эллипса. Тут также можно задать длину урезаемой дуги. Второй способ более применим, если вам нужно вписать эллиптическую дугу во фрагмент чертежа, и вы знаете четко точки обрезки фигуры.
