1. Особенности определения показателей разработки газовой залежи при водонапорном режиме разработки.

1. По известной зависимости Q = Q(t) определяется изменение во времени добытого количества газа:

2. По уравнению материального баланса газовой залежи для реального газа определяю зависимость изменения во времени среднего пластового давления, используя метод итераций:

где - начальное пластовое давление, МПа;

- коэффициент сверхсжимаемости газа при начальном пластовом давлении и пластовой температуре;

- начальные запасы газа, м³;

- коэффициент сверхсжимаемости газа при текущем среднем пластовом давлении и пластовой температуре;

3. Определяю зависимость изменения во времени забойного давления:

,

где - депрессия на пласт, МПа;

4. Определяю дебит «средней» скважины, используя решение уравнения притока реального газа к забою сква­жины:

где

;

;

;

— коэффициенты динамической вязкости газа при T_пл и соответственно при давлениях р и р_ат ; и — величины произведения соответственно при контурном (пластовом) и забойном давлении.

— приведенное давление; — коэффициенты, зависящие от приведенной температуры .

5. Определяю устьевое давление по формуле Адамова:

, где параметры и определяются по формулам (2.17) и (2.18) соответственно.

6. Определяю потребное число скважин, исходя из равномерной работы всех скважин в течение 310 дней в году и учитывая коэффициент резерва:

,

где Q(t) – годовой отбор газа из месторождения, м³;

q(t) – среднесуточный дебит одной скважины в момент времени t, м³/сут;

Кр – коэффициент резерва, принимаемый 1,2.

Затем рассчитывается Ту, а потом Р и Т на входе в УКПГ(установку комплексной подготовки газа)

Для ВНР еще рассчитывается

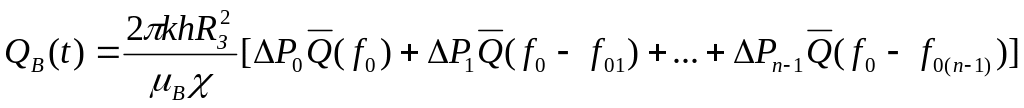

Qв- количества воды внедрившейся в залежь за время t.

Rз-радиус укрупненной скважины

В зависимости от f₀ и от того какой пласт (конечных или бесконечных размеров), находим Q(f₀) из графика:

Пласт конечных размеров

Rз – радиус укрупненной скважины

k, h - коэффициент проницаемости и эффективная мощность водоносной части пласта.

f₀ – параметр Фурье

Х – гидропроводность пласта

2.Виды исследования газовых скважин на нестационарных режимах обработка результатов исследований

Нестационарные методы базируются на процессах перераспределения давления в пласта при пуске и после остановки скважины. Хар-ер и темпы распределения давления в пласте зависят от свойств газа и пористости среды.

Исследование скважин на нестационарных режимах подразделяется на несколько видов:

1. Кривая восстановления давления.

2. Кривая стабилизации давлений и дебитов

Методика снятия и обработки КВД:Перед снятием КВД скважину подключают к газопроводу или газ выпускают в атмосферу, регистрируя при этом давление на буфере, затрубном пространстве и на измерителе расхода газа. После достижения стабилизации измеряются установившиеся значения Р, Т и Q. Затем скважину закрывают и регистрируют во времени изменение Р и Т на буфере и в затрубье.

Методика обработки КВД существенным образом зависит от темпа нарастания давления после остановки скв, наличия соседних скв и расстояния между ними. Если исследуемая скв удалена от соседних работающих на 2 – 4 км и незначительна продолжительность работы, то исследуемую скв можно рассматривать как скв в «бесконечном» пласте. При близком расстоянии от соседних скв и длительной работе исследуемой скв до остановки для снятия КВД, процесс восстановления давления можно рассматривать как процесс, происходящий в пласте конечных размеров.

Методика обработки КВД в условиях «бесконечного» пласта.

1)Обработка КВД для «бесконечного» пласта зависит от продолжительности работы скв до остановки. Если время работы скв до снятия КВД равно Т и оно значительно больше времени t(время проведения исследований), необходимого для восстановления давления (достаточно Т 20t), то КВД обрабатываются по формуле ,

α, β зависят от Q, Рзаб(t=0), μ и т.д.

2)Обработка КВД при Т 20t

Обработку производят по формуле:

Методика обработки КВД в условиях конечного пласта.

Обработка КВД осуществляется по формуле: ,

=lg1,11β где β из условий бесконечного пласта =2,51ǽ/Rк^2 или графически.

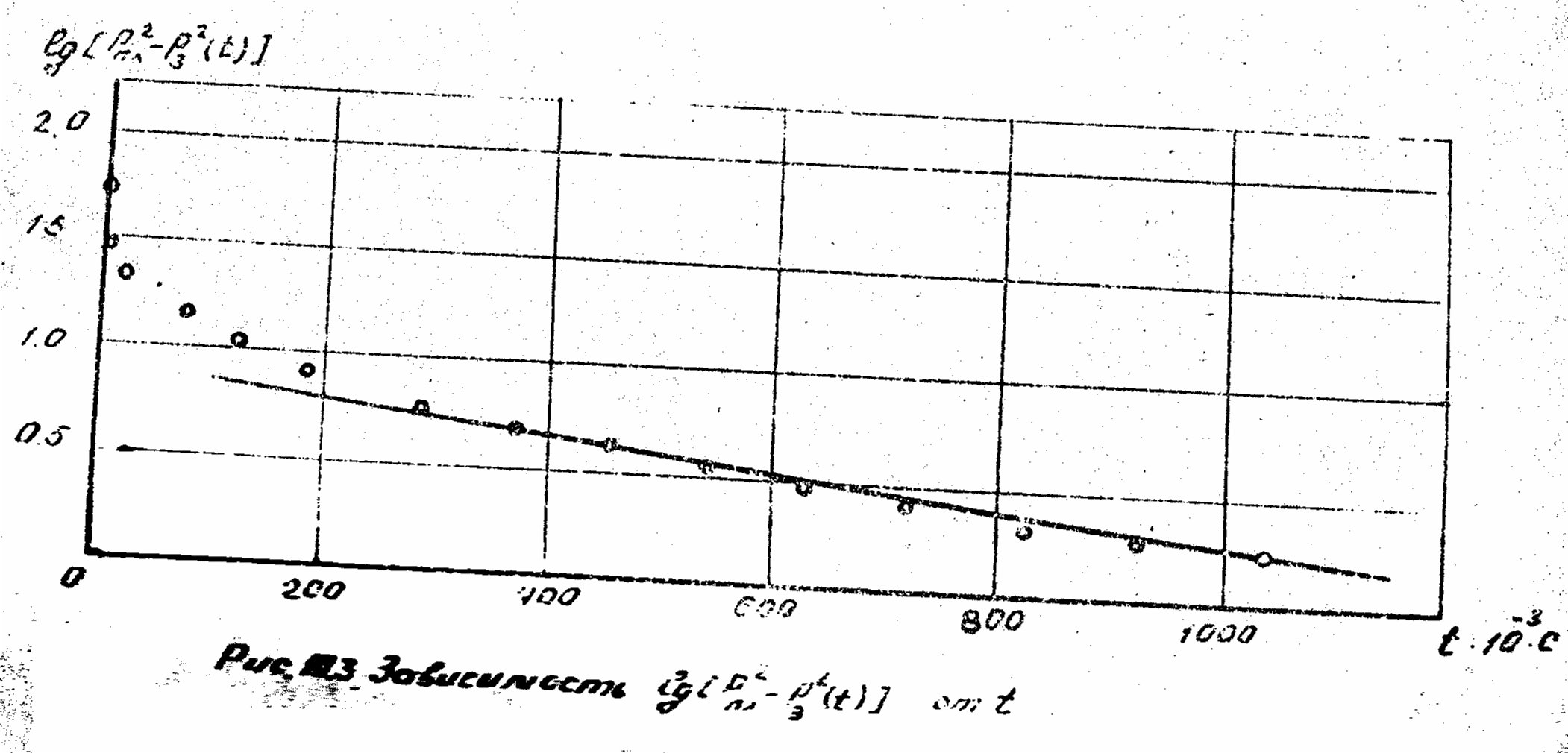

Обработка КВД в координатах от t:

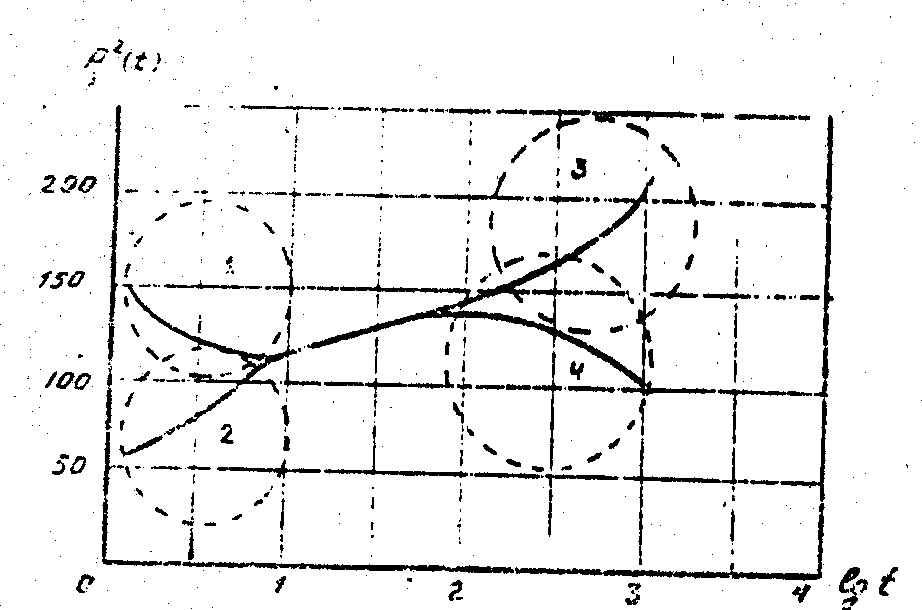

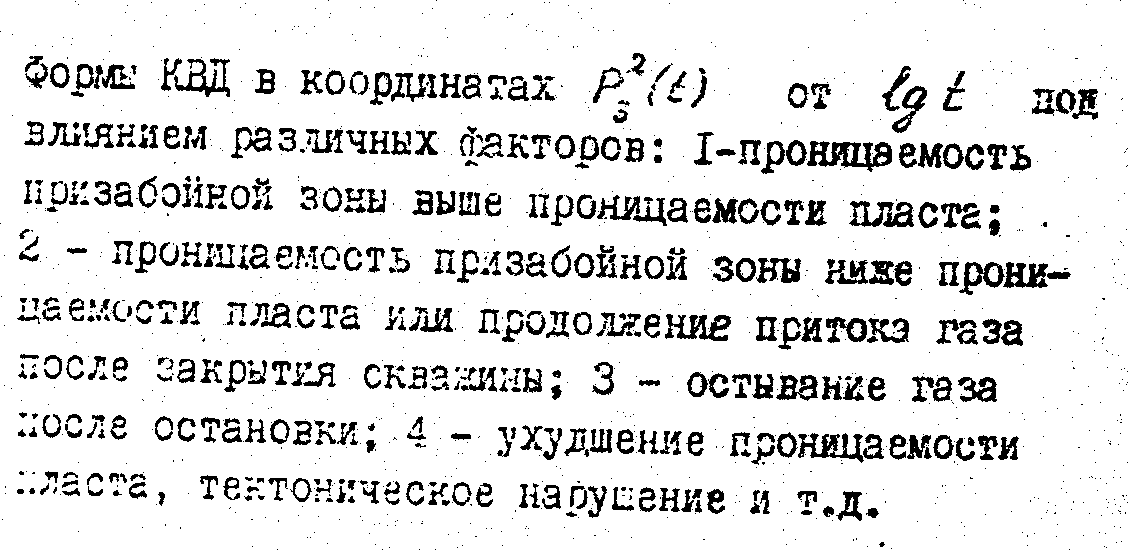

В лияние различных факторов на форму КВД.

Метод стабилизации давления и дебитов.

В процессе испытания методом установившихся отборов скважину пускают в работу на определенных режимах. При этом Р и Q снижаются во времени.

В этом случае вместо параметра вводится параметр . Введем обозначение . Уравнение кривой восстановления давления: .
