Построение характеристик синхронного генератора постоянного тока

Для снятия характеристик при активной, активно-индуктивной и активно-емкостной нагрузках необходимо задать значения мощности нагрузки в блоке З-Phase Load (см. рисунок 7.5).

Используя Excel, необходимо, меняя нагрузку в блоке З-Phase Load снять показания с Display и занести их в соответствующие разделы таблицы 7.2. Построить графики (рисунки 7.7­7.10) и сделать выводы в отчете по данной лабораторной работе.

Таблица 7.2 – Показания приборов

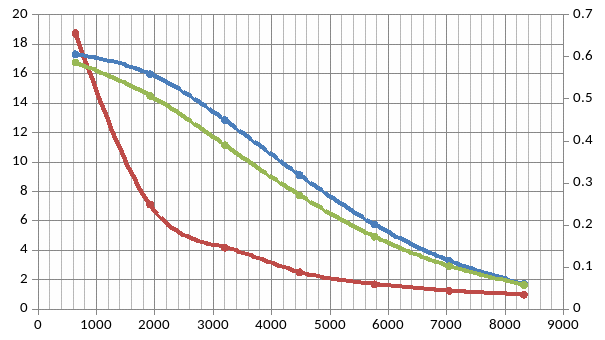

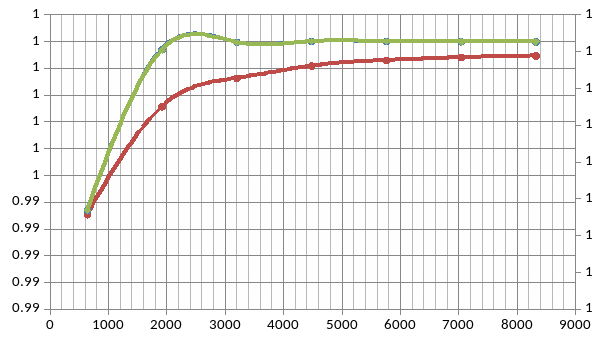

Рисунок 7.7 – Характеристика синхронного генератора	Рисунок 7.8 – Характеристика синхронного генератора

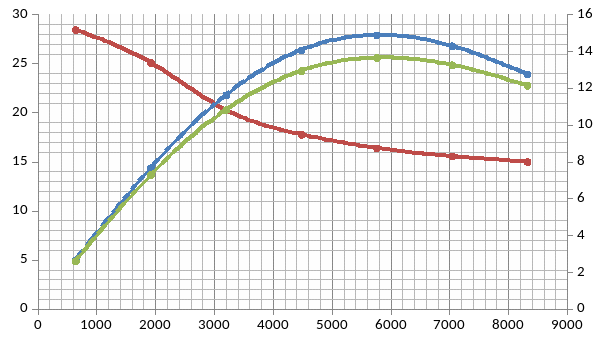

Рисунок 7.9 – Характеристика синхронного генератора	Рисунок 7.10 – Характеристика синхронного генератора

Меняя характер нагрузки и саму нагрузку в пределах , записываем данные показаний, заполняем таблицу 7.3 для каждого характера нагрузки и строим характеристики синхронного генератора (рисунки 7.11­7.14). Снимать выходные характеристики нужно в следующем порядке:

1) Меняем активную нагрузку в разделе Active power P(W) от 0,1 до 1,7*P_н, а QL = QC = 0 (рисунок 7.11);

2) Меняем активно-индуктивную нагрузку в разделе Active power P(W): QC = 0, QL = 0.8*P_н, P(W) меняем от 0 до 1,2*P_н (рисунок 7.12);

3) Меняем активно-индуктивную нагрузку в разделе Active power P(W): QC = 0, P(W = 0.8, QL меняем от 0,1 до 1,7*P_н (рисунок 7.13);

4) Меняем активно-емкостную нагрузку в разделе Active power P(W): QС = 0,8*P_н, QL = 0, P(W) меняем от 0,1 до 1,7*P_н

(рисунок 7.14);

5) Меняем активно-емкостную нагрузку в разделе Active power P(W): QL = 0, P(W) = 0,8*P_н, QC меняем от 0,1 до 1,7*P_н (рисунок 7.15).

Таблица 7.3 – Показания приборов

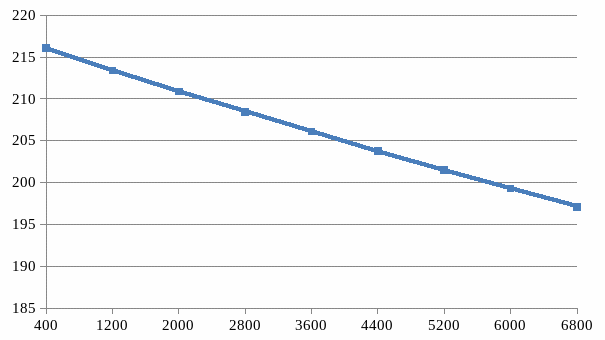

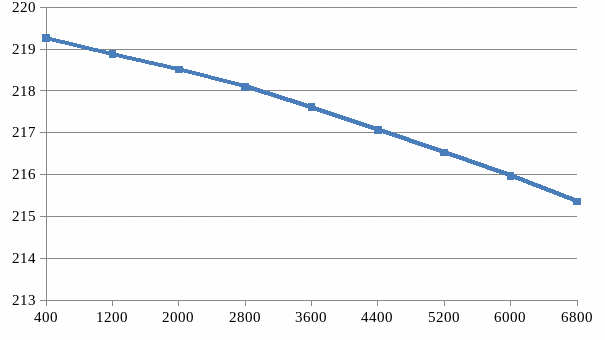

Рисунок 7.11 – Внешняя характеристика СГ при активной нагрузке	Рисунок 7.12 − Внешняя характеристика СГ при активно-индуктивной нагрузке
Рисунок 7.13 − Внешняя характеристика СГ при активно-индуктивной нагрузке	Рисунок 7.14 − Внешняя характеристика СГ при активно-емкостной нагрузке

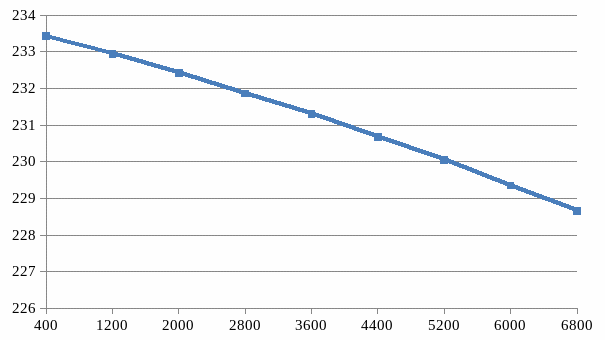

Рисунок 7.15 − Внешняя характеристика СГ при активно-емкостной нагрузке

Делаем выводы по построенным характеристикам и записываем выводы в отчет.

Содержание отчета

Название и номер лабораторной работы.

Номер варианта. ФИО курсанта. Номер группы.

Задание на лабораторную работу.

Рабочая схема синхронного генератора при работе на пассивную нагрузку.

Таблицы данных показаний приборов для построения характеристик синхронного генератора.

Характеристики синхронного генератора.

Выводы по работе (анализ характеристик).

Защита лабораторной работы проводится после проверки преподавателем отчета по лабораторной работе.

При отсутствии ошибок в отчете курсант допускается к защите лабораторной работы по тестам.

ПРИЛОЖЕНИЕ Ж

(обязательное)

Таблица Ж.1 – Параметры синхронных генераторов

Номер варианта	, В·A	, В	, Гц		, Ом	, Гн
1	5000	380	400	4	0,3	0,007
2	4000	380	400	2	0,35	0,006
3	3000	380	400	4	0,4	0,005
4	2000	380	400	2	0,45	0,004
5	1000	380	400	4	0,5	0,003
6	4000	207	400	2	0,012	0,005
7	8000	207	400	2	0,35	0,006
8	8000	207	400	2	0,4	0,005
9	8000	207	400	3	0,51	0,003
10	30000	207	400	3	0,45	0,004
11	30000	207	400	2	0,5	0,007
12	30000	207	400	4	0,46	0,004
13	30000	207	400	2	0,6	0,005
14	40000	207	400	4	0,4	0,006
15	40000	207	400	6	0,37	0,007
16	40000	207	400	2	0,43	0,004
17	60000	207	400	4	0,51	0,005
18	60000	207	400	2	0,53	0,006
19	20000	207	400	3	0,48	0,005
20	20000	207	400	4	0,44	0,006
21	60000	207	400	3	0,53	0,006
22	12000	207	400	2	0,6	0,005
23	60000	207	400	6	0,55	0,004
24	40000	207	400	1	0,6	0,007
25	8000	207	400	4	0,49	0,006
26	8000	207	400	4	0,36	0,004
27	16000	207	400	4	0,33	0,004
28	16000	207	400	3	0,45	0,005
29	16000	207	400	2	0,44	0,007
30	30000	207	400	4	0,52	0,006

ЛАБОРАТОРНАЯ РАБОТА № 8
