Классификация систем водоснабжения.
Основные элементы и схемы водопроводов населенных мест и пром. предприятии.
Схемы сетей и оборудования наружных водопроводных сетей.
Условия прокладки сетей в городе и на предприятиях.
Основы расчета наружных водопроводных сетей.
Водозаборные сооружения.
Зоны санитарной охраны.
Методы механической, химической, бактериологической очистки воды питьевого качества.
Требования к питьевой воде.
Технологические схемы очистки природных вод.
Регулирующие и запасные емкости.
Водопроводные насосные станции.
Охрана окружающей среды от загрязнений и рациональное использование природных ресурсов.
Режим и нормы водопотребления.
Оборудование водопровода холодной воды.
Основные элементы внутреннего водопровода.
Правила трассировки внутреннего водопровода.
Определение требуемых давлений в системе.
Схемы внутреннего водопровода.
Конструирование водопровода.
Водомерный узел.
Счетчики воды.
Увязка оборудования и сетей со строительными конструкциям:-
Установки для повышения давления.
Принцип действия и классификация насосов.
Конструкции и характеристики центробежных насосов.
- 27. Противопожарный водопровод.
Виды очистки сточных вод и технологические схемы.
Системы и схемы канализования населенных мест и промышленных
предприятий.
Сооружения для биологической очистки сточных вод
Сооружения для механической очистки сточных вод,
Расчет внутренней канализации.
33 Насосные станции для перекачки сточных во i
Применяемые трубы, материалы, глубина заложения наружных
лизационных сетей.
Оборудование внутренней канализации.
36. Приемника сточных вод.
37. Конструирование внутренней канализации.
38. Правила трассировки наружных канализационных сетей
1. Классификация систем водоснабжения.
Водоснабжéние подача поверхностных или подземных вод водопотребителям в требуемом количестве ив соответствии с целевыми показателями качества воды в водных объектах. Инженерные сооружения,предназначенные для решения задач водоснабжения, называют системой водоснабжения, или водопроводом.
Системы водоснабжения могут классифицироваться по ряду основных признаков. По назначению:
системы водоснабжения населенных мест (городов, поселков),
системы производственного водоснабжения,
системы сельскохозяйственного водоснабжения,
системы противопожарного водоснабжения,
комбинированные системы водоснабжения (хозяйственно-производственные, хозяйственно-противопожарные и т. д.).
По способу подачи воды:
самотечные (гравитационные),
с механизированной подачей воды (с помощью насосов),
зонные (в одни районы самотеком, в другие насосами).
По характеру используемых природных источников :
получающие воду из поверхностных источников (речные, озерные и т. д.),
получающие воду из подземных источников (родниковые, артезианские и т. д.),
смешанного типа.
По способу использования воды:
системы прямоточного водоснабжения (с однократным использованием воды),
системы оборотного водоснабжения,
системы с повторным использованием воды.
2. Основные элементы и схемы водопроводов населенных мест и пром. Предприятии. Элементы и схемы систем внутреннего водоснабжения
Система внутреннего холодного водоснабжения состоит из следующих основных узлов (рис.1): ввода, водомерного узла, установки для повышения давления, запасных и регулирующих емкостей, внутренней водопроводной сети, трубопроводной и водоразборной арматуры. Система горячего водоснабжения дополнительно имеет устройство для нагрева воды. В производственном и горячем водопроводах иногда в систему включают местные очистные сооружения (фильтры, деаэраторы и т.д.).

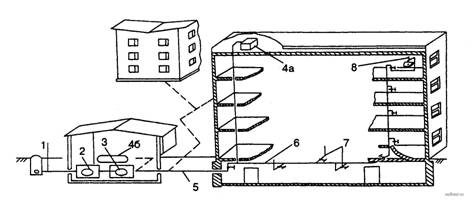

Рисунок 1. Элементы внутреннего (холодного) водоснабжения: 1 - ввод; 2 - водомерный узел; 3 - установка для повышения давления; 4 - запасные и регулирующие емкости (4а - водонапорный бак; 4б - гидропневматический бак); 5 - квартальная сеть; 6 - внутренняя сеть; 7 - трубопроводная арматура; 8 - водоразборная арматура
3. Схемы сетей и оборудования наружных водопроводных сетей.
Схема наружной системы водоснабжения

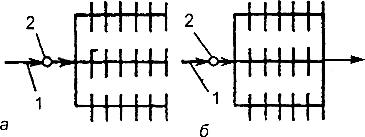

Рис.7. Схемы наружных водопроводных сетей
а – тупиковая;
б – кольцевая;
1 – поступление воды из водозаборных сооружений;
2 – водонапорная башня
Кольцевые сети водоснабжения обеспечивают бесперебойную подачу воды, но для них требуется большое количество труб, арматуры и фасонных частей, чем для тупиковых.
Тупиковые сети применяют для водоснабжения небольших объектов, а также во время перерывов в водоснабжении и случаях возникновения аварий.
В наружной системе водоснабжения различают магистральные (главные) и распределительные (второстепенные) линии. Отдельный водопровод устраивают для технической воды, ибо соединение питьевого и технического водопроводов не допускается.
Водопроводная вода из наружной системы водоснабжения под давлением поступает во внутреннюю сеть через уложенный в земле водопроводный ввод. Он представляет собой трубопроводное ответвление от наружного водопровода до водомерного узла или запорной арматуры внутри здания.
По положению разводящей линии относительно водоразборных точек различаютсистемы водоснабженияс верхней и нижней разводкой. По расположению трубопровода различают кольцевую и тупиковую систему внутреннего водоснабжения. В системах с верхней разводкой разводящая магистраль находится выше точек водоразбора, в системах водоснабжения с нижней разводкой – ниже (рис.8, а). Если давление в наружном водопроводе небольшое, то во внутреннем водопроводе устанавливают насосы подкачки и напорный бак.
Кольцевые внутренние системы водоснабжения устраивают в тех случаях, когда необходимо обеспечить бесперебойную подачу воды (на технологические цели, для противопожарных водоразборных точек и др.). Если кольцевая система водоснабжения сеть имеет 10 или более водоразборных точек, то ее к наружной сети подключают не менее чем двумя вводами (рис.8, б). Применение тупиковых схем ограничено.
Наружные системы водоснабжения прокладывают в грунте. В некоторых случаях (районы вечной мерзлоты) водопровод проводят по поверхности земли на опорах и обязательно теплоизолируют.
