5.4. Расчет распорки

Изгибающий момент в распорке кН∙м

Поперечная сила кН

Требуется площадь сечения симметричной арматуры

см².

Принимаем арматуру 2ø12А400 с см²

Необходимость поперечной арматуры в распорке проверяем из условий, обеспечивающих отсутствие наклонных трещин:

а) Q_р=84<2.5 R_bt*b*h₀= 2.5*0,975* 10³*0.5*0.37 = 488 кН,

б) Q_р =84<φ_b2* R_bt*b*h₀²/c=1.5*0,975*10³*0.5*0.37²/ 1.11=100 кН

Значение «с» принимается не более c_max≤ 3h₀=1.11

Условие выполняется – поперечную арматуру принимаем конструктивно из условия сварки.

Принимаем поперечную арматуру Ø5В500 с шагом S=150мм.

5.5. Расчет консоли колонны

Консоль воспринимает нагрузку от веса подкрановой балки, подкранового рельса и максимального давления колеса крана:

кН.

Принимаем стандартные размеры консоли колонны (рис. 23).

Принимаем защитный слой бетона мм, тогда рабочая высота консоли мм.

Определяем требуемую площадь сечения окаймляющей арматуры. Момент

кНм

П лощадь сечения

Количество стержней шт.

Принимаем окаймляющую арматуру 2Ø8 А400; см².

Поскольку

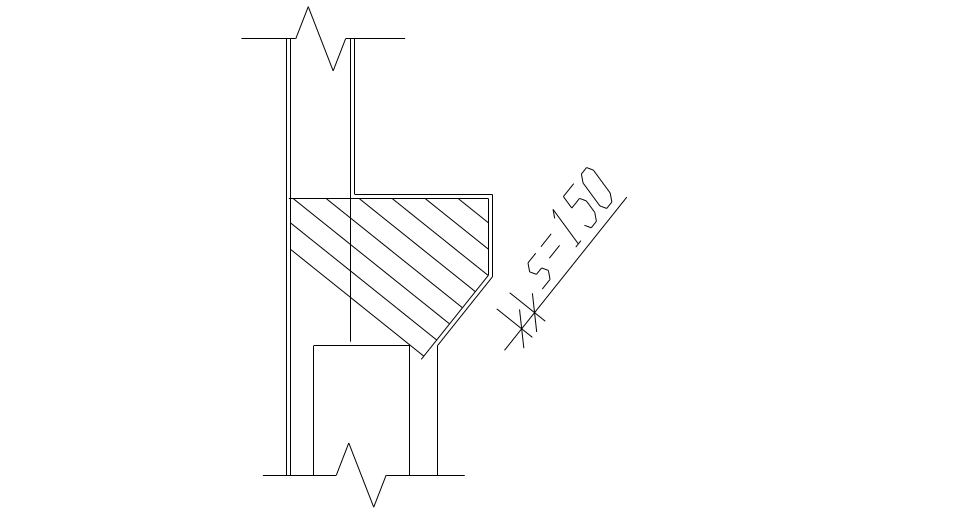

, то армирование консоли будет иметь вид, представленный на рис.24.

П оперечная арматура из условия сварки Ø8 А400.

Шаг

Проверка консоли по наклонной сжатой полосе

Проверка консоли по наклонной сжатой полосе сводится к выполнению условия:

,

где ;

;

Условие выполнено.

5.6. Расчет колоны по наклонным сечениям

Данный расчет сводится к выполнению условия:

,

Условие выполнено.

6. Расчет и конструирование фундамента

6.1 Исходные данные

Бетон В15:

Арматура A400:

;

Расчетное сопротивление грунта R₀ = 0,450 МПа.

6.2 Расчет основания фундамента

6.2.1 Определение размеров подошвы фундамента

Условное расчетное давление на грунт R = 0,400 МПа. Средний удельный вес фундамента и грунта на его уступах принимаем .

Из условия промерзания грунта глубина заложения фундамента d=1,65м.

Вес стены на уровне нижней части колонны

G=74,4кН, .

Бетон В15:

Арматура A400:

;

Вес фундаментной балки:

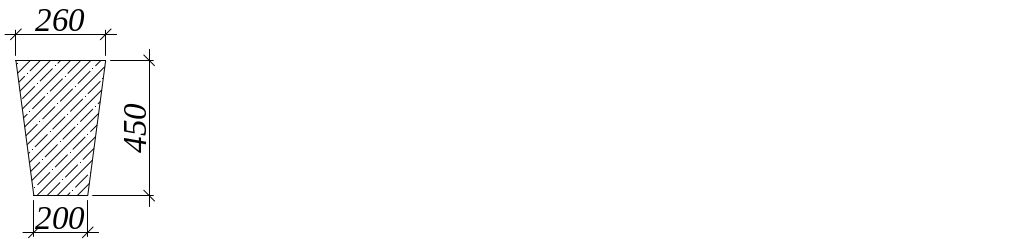

Рис. 12 Фундаментная балка.

Изгибающий момент от веса стены и фундаментной балки:

.

Таблица 5

Суммарные усилия действующие на фундамент (средний коэффициент по нагрузке 1,15).

Сечение 3	Тип I
	Nmax	Mmax	Mmin
N, кН	908,3	593,3	593,3
M, кН∙м	75,3	156,9	-138,6
Q, кН	-13,2	17,37	-30,17
Расчётные нагрузки
N=N+Nст+Nфб, кН	996	681	681
M=M+Mст+фб+Q·hf, кН∙м	-4	128	-246
Нормативные нагрузки
N=N/1,15+Nст,n+Nфб,n, кН	867	593	593
M=M/1,15+Mст,n+фб +Q/1,15·hf, кН∙м	-3	112	-214
е,м	0,00	0,19	0,36

Предварительно определю площадь подошвы при центральном нагружении:

Задавшись соотношением b/a = 0,7, вычисляем размер подошвы фундамента

.

Принимаем размер подошвы фундамента , и .

Нагрузка от веса грунта и фундамента

Для уменьшения значений изгибающих моментов оси подошвы смещаю относительно осей подколонника на величину t:

; ;

;

Рис. 13. Смещение оси подошвы фундамента.

Проверка давления на грунт.

<1,2R=1,2·400=480кПа

<1,2R=1,2·400=480кПа

<1,2R=1,2·400=480кПа

>0

>0 >0

Давление грунта под подошвой фундамента

Из условия жёсткого закрепления колонны в фундаменте глубина стакана:

Толщина стенки подколонника по верху:

мм.

Т.к. толщина t=675мм не экономична, принимаю t=325мм, с установкой поперечной арматуры по расчёту.

Принимаю следующие размеры фундамента:0

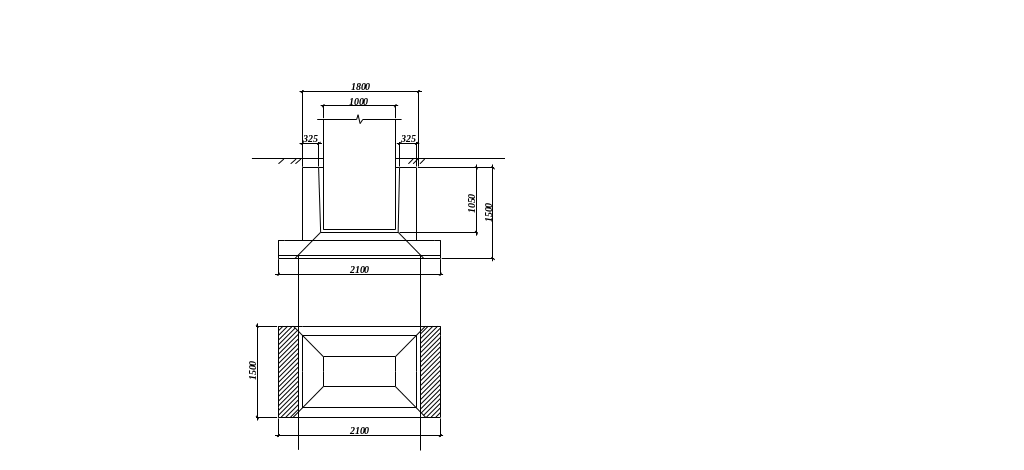

Рис. 14. Фундамент.
