4.6. Проверка прочности по наклонной сжатой полосе.
Проверка
прочности по наклонной полосе между
наклонными трещинами должен производится
из условия
.
Условие выполнено.
4.7. Определение потерь предварительного напряжения арматуры.
При натяжении арматуры на упоры следует учитывать:
а) первые потери - от деформации анкеров, трения арматуры об огибающие приспособления, от релаксации напряжений в арматуре, температурного перепада, деформации форм (при натяжении арматуры на формы), от быстронатекающей ползучести бетона;
б) вторые потери - от усадки и ползучести бетона.
Коэффициент точности натяжения арматуры gsp=1±Dgsp
Значения Dgsp при механическом способе натяжения арматуры принимаются равными 0,1.
При определении потерь предварительного напряжения арматуры, а также при расчете по раскрытию трещин и по деформациям значение Dgsp допускается принимать равным нулю.

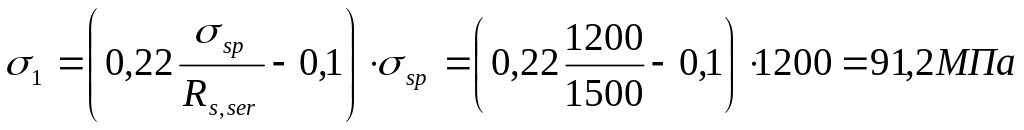

1. Релаксация напряжений арматуры:
при механическом способе натяжения проволочной арматуры:
,
Значение р при механическом способе натяжения арматуры принимается равным.;
;

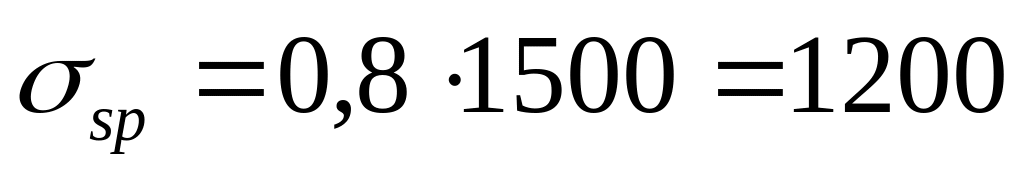

Принимаю ssp=1200 МПа.
.
2. Температурный перепад (разность температур натянутой арматуры в зоне нагрева и устройства, воспринимающего усилие натяжения при прогреве бетона).
s2=0
3. Потери от деформации стальной формы (упоров) при неодновременном натяжении арматуры на форму определяются по формуле
При отсутствии данных о конструкции формы и технологии изготовления допускается принимать Δσsp3 =30 МПа.

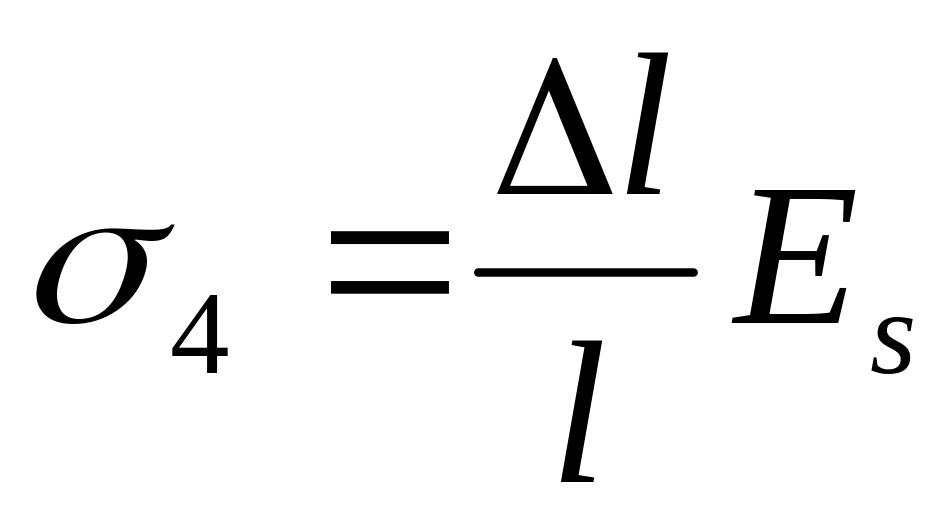

4.
Деформации анкеров, расположенных у
натяжных устройств.
.
где
Dl
- обжатие опрессованных шайб, смятие
высаженных головок и т. п., принимаемое

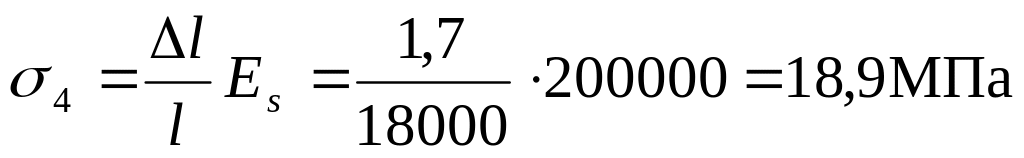

равным 2 мм; смещение стержней в инвентарных
зажимах, определяемое по формуле
d - диаметр стержня, мм;
l - длина натягиваемого стержня (расстояние между наружными гранями упоров формы или стенда), мм.
l≈18м
Первые
потери
5.
Усадка тяжелого бетона подвергнутого
тепловой обработке при атмосферном
давлении
.
6. Ползучесть тяжелого бетона

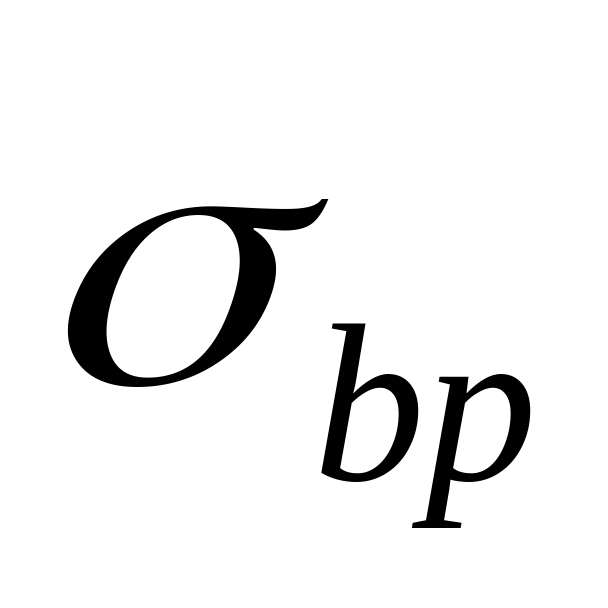

sbp - определяются на уровне центров тяжести продольной арматуры S и S¢ с учетом потерь s1÷s4.
Максимальное напряжение обжатия бетона:
,
Где
усилие обжатия
е0р -Эксцентриситет приложения усилие предварительного обжатия Р относительно центра тяжести приведенного сечения е0р=y0-a (a=hf /2-защитный слой).
Рис.
5. К определению
Mg – изгибающий момент собственного веса балки
.
Учитывая
первые потери:
.
Сжимающее
напряжение в бетоне на уровне центра
тяжести напрягаемой арматуры
Сжимающие напряжения:

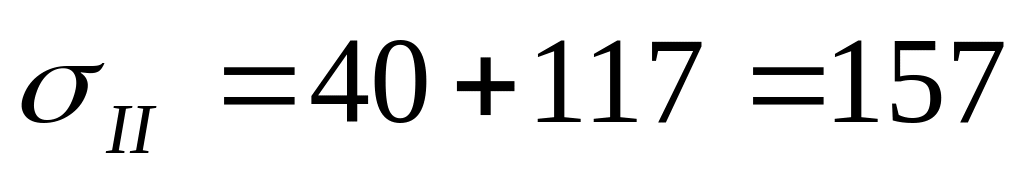

Вторые
потери
МПа.
Суммарные
потери
Учитывая
все потери:
4.8. Расчет по образованию нормальных трещин.
Расчет
изгибаемых элементов по образованию
трещин производится из условия

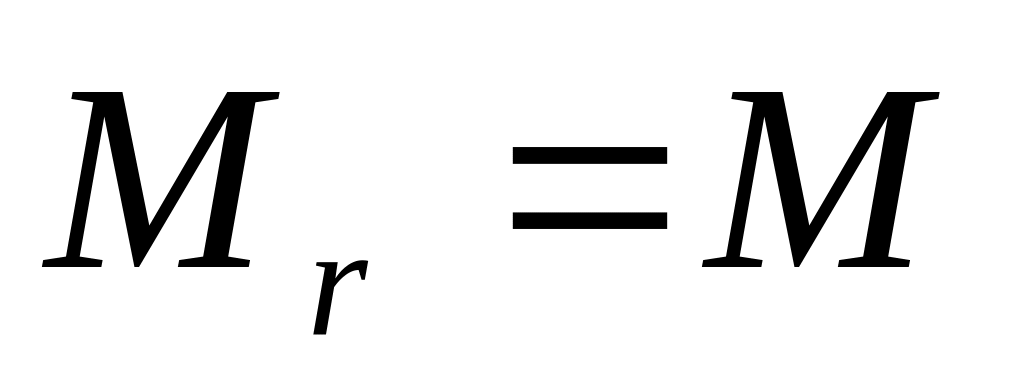

где Мr - момент внешних сил, расположенных по одну сторону от рассматриваемого сечения, относительно оси, параллельной нулевой линии и проходящей через ядровую точку, наиболее удаленную от растянутой зоны, трещинообразование которой проверяется;
Мcrc
- момент,
воспринимаемый сечением, нормальным к
продольной оси элемента, при образовании
трещин и определяемый по формуле
здесь Мrp - момент усилия Р относительно той же оси, что и для определения Мr.
Для
изгибаемых элементов значение
.
,
где при расчете по образованию трещин
в зоне сечения, растянутой от действия
внешних нагрузок, но сжатой от действия
усилия предварительного обжатия (в
стадии эксплуатации) принимается знак
«+», при расчете по образованию трещин
в зоне сечения, растянутой от действия
усилия предварительного обжатия (в
стадии изготовления и монтажа) знак
«-».
,
Коэффициент
φ должен находиться в пределах
.
Здесь sb - максимальное напряжение в сжатом бетоне от внешней нагрузки и усилия предварительного напряжения, вычисляемое как для упругого тела по приведенному сечению.
Момент сопротивления приведенного сечения для крайнего растянутого волокна (с учетом неупругих деформаций растянутого бетона) Wpl определяется в предположении отсутствия продольной силы N и усилия предварительного обжатия P по формуле
,
где
Ib0 – момент инерции площади сечения сжатой зоны бетона относительно нулевой линии,
αIs0 – момент инерции приведённой площади арматуры в растянутой зоне относительно нулевой линии.
– момент
инерции приведённой площади арматуры
в сжатой зоне относительно нулевой
линии.

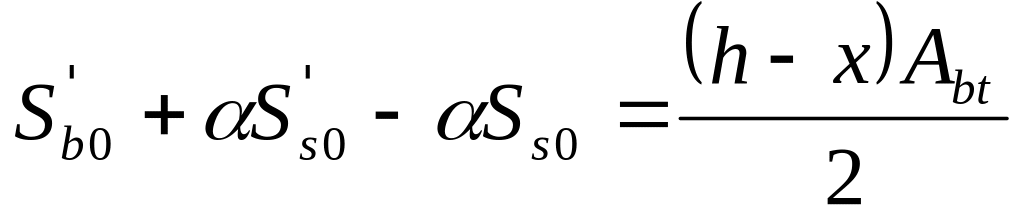

Положение
нулевой линии определяется из условия
.
-
статический момент бетона сжатой зоны
относительно нейтральной оси,
-

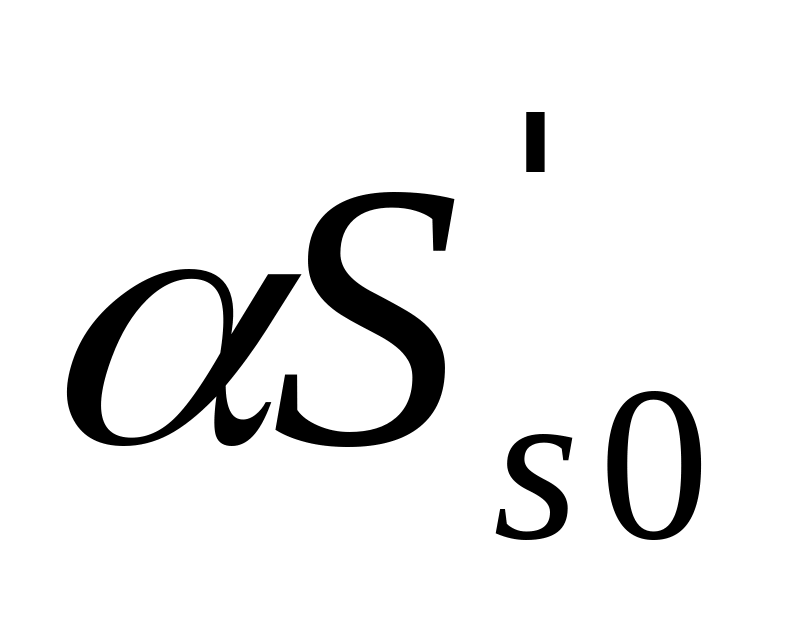

статический момент арматуры сжатой
зоны относительно нейтральной оси,
-
статический момент арматуры ррастянутой
зоны относительно нейтральной оси,
-
площадь растянутой зоны бетона.
