Лабораторная работа № 1 "Основные устройства IBM РС"

Цель: Познакомиться с информационными и техническими основами компьютерной техники, с принципом открытой архитектуры, основными устройствами ПК IBM РС, их назначением и характеристиками, определить базовые понятия информатики и информационных технологий.

Программное обеспечение: операционная система Windows.

1. Состав базового комплекта ПК.Их функции, предназначения.

Базовая аппаратная конфигурация

• системный блок

• монитор

• клавиатура

• мышь

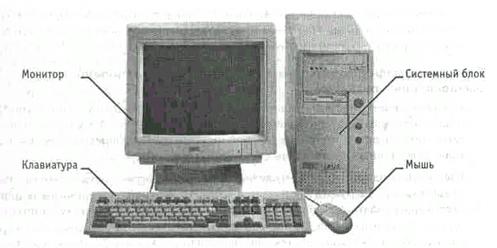

Рис.1 состав базового комплекта ПК

Персональный компьютер – универсальная техническая система. Его конфигурацию (состав оборудования) можно гибко изменять по мере необходимости. Тем не менее, существует понятие базовой конфигурации, которую считают типовой. В таком комплекте компьютер обычно поставляется. Понятие базовой конфигурации может меняться. В настоящее время в базовой конфигурации рассматривают четыре устройства: системный блок; монитор; клавиатуру; манипулятор "мышь".

Системный блок

Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к нему снаружи, называют внешними. Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют периферийными.

Монитор

Монитор – устройство визуального представления данных. Это не единственно возможное, но главное устройство вывода. Его основными потребительскими параметрами являются: размер и шаг маски экрана, максимальная частота регенерации изображения, класс защиты.

Размер монитора измеряется между противоположными углами трубки кинескопа по диагонали. Единица измерения – дюймы. Стандартные размеры: 14";15";17"; 19"; 20"; 21". В настоящее время наиболее универсальными являются мониторы размером 15 и 17 дюймов, а для операций с графикой желательны мониторы размером 19-21 дюйм.

Клавиатура

Клавиатура – клавишное устройство управления персональным компьютером. Служит для ввода алфавитно-цифровых (знаковых) данных, а также команд управления. Совокупность монитора и клавиатуры обеспечивает простейший интерфейс пользователя. С помощью клавиатуры управляют компьютерной системой, а с помощью монитора получают от нее отклик.

Группы клавиш :

По своему назначению клавиши на клавиатуре делятся на шесть групп:

• функциональные;

• алфавитно-цифровые;

• управления курсором;

• цифровая панель;

• специализированные;

• модификаторы.

Двенадцать функциональных клавиш расположены в самом верхнем ряду клавиатуры. Ниже располагается блок алфавитно-цифровых клавиш. Правее этого блока находятся клавиши управления курсором, а у самого правого края клавиатуры — цифровая панель.

Алфавитно-цифровой блок

К алфавитно-цифровому блоку относятся клавиши для ввода букв, цифр, знаков пунктуации и арифметических действий, специальных символов. В стандартной клавиатуре PC/AT этот блок включает 47 клавиш. Для некоторых языков, где число букв в алфавите больше 26, производители клавиатур выпускают клавиатуры с дополнительными клавишами в алфавитно-цифровом блоке — например, на клавиатурах для украинского языка (33 буквы) их уже 48 (см.: Украинская раскладка клавиатуры). Для русского алфавита с его 33 буквами специальные клавиатуры не производятся — все буквы русского алфавита размещены на клавишах стандартной клавиатуры PC/AT.

Клавиши алфавитно-цифрового блока делятся по рядам и по зонам. Нижний ряд блока находится над клавишей «пробел» и клавишами-модификаторами  Ctrl ,  Alt ,  AltGr . Он считается первым. Выше — второй, в методе слепой десятипальцевой печати также называемый «домашним» рядом. Ещё выше — третий. Самый верхний ряд клавиш блока — четвёртый — в латинской раскладке QWERTY не содержит клавиш для ввода букв, но включает все клавиши ввода цифр. По этой причине его часто называют цифровым рядом.

Зоной называется совокупность клавиш, закреплённых в методе слепой десятипальцевой печати за пальцами каждой из рук. Нумерация зон идёт слева направо.

Результат действия алфавитно-цифровых клавиш зависит от регистра (нижний или верхний) и уровня (первый или второй), в котором осуществляется нажатие этих клавиш.

Клавиши - модификаторы

Сюда перенаправляется запрос «Клавиша-модификатор». На эту тему нужна отдельная статья.

К числу клавиш-модификаторов относятся клавиши  ⇧ Shift ,  Ctrl ,  Caps Lock ,  Alt  и  AltGr  (правый Alt). Они предназначены для изменения (модификации) действий других клавиш. Включение верхнего регистра клавиш (при отключённом  Caps Lock ) осуществляется нажатием и удержанием клавиши  ⇧ Shift . Нажатие и удержание клавиши  AltGr  используется для перехода на второй уровень клавиатуры.

Клавиши-модификаторы используются наиболее часто, поэтому они имеют увеличенный размер. К тому же клавиши  ⇧ Shift  и  Ctrl продублированы по обеим сторонам блока алфавитно-цифровых клавиш.

Функциональные клавиши

На верхней части клавиатуры, а иногда в другом месте, располагается блок так называемых функциональных клавиш — от  F1  до  F12 . Функции этих клавиш определяются программой и операционной системой, с которой пользователь работает в данный момент. Часто программы устанавливают те или иные функции и для комбинаций функциональных клавиш с клавишами  ⇧ Shift ,  Ctrl  и  Alt . Во многих программах при нажатии  F1  на экран выводится встроенный справочник по программе (часто уже открытый на странице, соответствующей режиму программы, в котором она находится).

Разработаны клавиатуры, в которых назначение и внешний вид клавиш изменяется программным образом в зависимости от выбранного набора символов, и даже от запущенного в текущий момент приложения. Каждая клавиша фактически представляет собой мини-дисплей, отображающий её текущее назначение. Это могут быть не только символы различных алфавитов, но и пиктограммы «горячих» клавиш приложения.

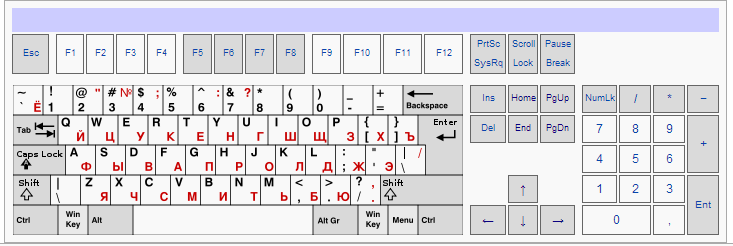

Рис.2 схема клавиатуры ПК IBM PC

2. Основные компоненты системного блока ПК

Внутренние устройства системного блока

• материнская плата

• жесткий диск

• дисковод гибких дисков

• дисковод компакт-дисков CD ROM

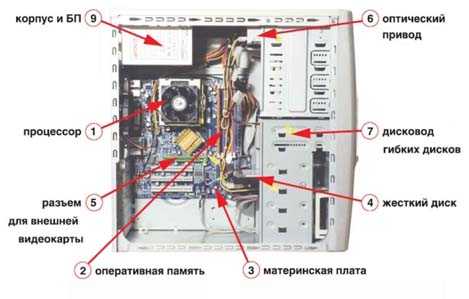

Рис.3 Основные компоненты системного блока ПК

3. Назначение материнской платы

Материнская плата (motherboard англ.) или как ее еще называют – системная плата, служит для обеспечения взаимодействия между всеми компонентами персонального компьютера. Проще говоря, она объединяет между собой и управляет всеми элементами твоего компьютера.

Системные платы различаются по своему назначению, своей функциональности и по размерам (формфактору). По назначению материнки бывают: для настольных ПК, для ноутбуков и для серверов (мы остановимся только на настольных компьютерах). Под функциональностью, подразумевается то, какой тип процессора и оперативной памяти можно на нее поставить, а это в свою очередь влияет и на всю остальную конфигурацию и производительность системного блока. Размер же материнской платы, имеет решающее значение при выборе корпуса системного блока. Формфакторы материнских плат имеют определенные мировые стандарты, вот некоторые из них:

• WTX – 355,6х425,4 мм, для серверов и рабочих станций.

• ATX – 305х244 мм, для обычных корпусов.

• Mini-ATX – 284х208 мм, для малых корпусов.

• microATX – 244х244 мм, для малых корпусов.

• Mini-ITX – 170х170 мм, для сверхмалых корпусов.

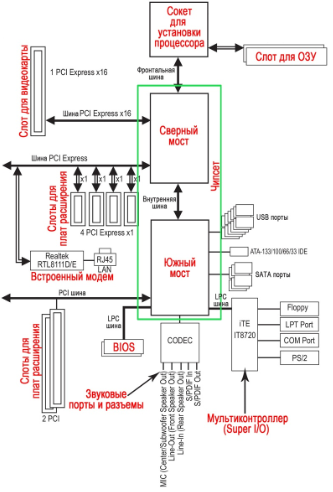

Рис.4 Устройство материнской платы

4. Понятие “периферийные устройства”

Периферийными или внешними устройствами называют устройства, размещенные вне системного блока и задействованные на определенном этапе обработки информации. Прежде всего - это устройства фиксации выходных результатов: принтеры, плоттеры, модемы, сканеры и т.д. Понятие "периферийные устройства" довольно условное. К их числу можно отнести, например, накопитель на компакт-дисках, если он выполнен в виде самостоятельного блока и соединен специальным кабелем к внешнему разъему системного блока. И наоборот, модем может быть внутренним, то есть конструктивно выполненным как плата расширения, и тогда нет оснований относить его к периферийным устройствам.
