44. Определение резерва подачи вентилятора

Резерв производительности вентилятора устанавливают как отноше-ние производительности вентилятора, определяемой точками пересеченияхарактеристик вентиляционной сети с правой граничной характеристикойвентилятора, к заданной производительности.Для реверсивных вентиляторов необходимо определять производи-тельность при реверсировании вентиляционной струи.По ПБ она должна быть не менее 60% от производительности принормальной работе.

45. Определение мощности вентилятора и среднегодового расхода электроэнергии на проветривание;

Мощность вентилятора (на его валу) может быть вычислена по фор-

мулам:

(6.2)

Пользуясь формулой (6.2) по min max h ,h определяют максимальную и минимальную мощности на валу вентилятора, по значениям которых вы-бирают тип и мощность привода вентилятора. В случае применения асин-хронных двигателей при min max 0,6 N / N < рекомендуется принимать два двигателя на различные периоды работы вентиляторной установки. При

этом мощность каждого из них принимается по максимальному давле-нию вентилятора в пределах каждого периода работы двигателя. Син-хронный двигатель всегда принимается один на весь срок службы вен-тилятора.

Учитывая возможные изменения сопротивления выработок шахты,мощность двигателя обычно принимают с некоторым запасом (10-15%).Среднегодовой расход электроэнергии вентиляторной установки оп-ределяют по формуле

(6.3)

где min max N ,N – соответственно минимальная и максимальная мощностина валу вентилятора, кВт; 0,9 0,95 п h = - – к.п.д. редуктора; д h – к.п.д.двигателя, значение которого берется из каталога; 0,97 тр h = – к.п.д.

трансформатора (в случае установки двигателя низкого напряжения);0,95 0,97 с h = - – к.п.д. электрической цепи; = 0,8-0,9 р h – к.п.д. регули-рования.

Удельный расход электроэнергии на 1 т добычи определяется по формуле

(6.4)

где Аг – годовая производительность шахты.

Выбор электрооборудования, аппаратуры автоматизации, вспомога-тельных устройств, аппаратуры управления и других элементов вентиля-торной установки производится на основании их технических характери-

стик по справочникам и каталогам.

46-47Вентиляторные установки проветривания карьеров. Схемы и эксплуатационные параметры установок главного проветривания карьеров.

Вентиляторная установка главного проветривания обеспечивает воз-духообмен и нормальные атмосферные условия во всех выработках или в большей части выработок карьера.

Загрязнение атмосферного воздуха карьеров происходит из-за выде-ления пыли и вредных газов при буро-взрывных, выемочно-погрузочных итранспортных работах. На большинстве карьеров удаление вредных при-месей и оздоровление атмосферы в горных выработках осуществляют ес-тественным воздухообменом с окружающим пространством. Однако при наличии интенсивных источников загрязнения карьерной атмосферы есте- ственный воздухообмен оказывается не эффективным. Его возможности резко снижаются с увеличением глубины карьеров. Поэтому в последние

годы наряду с внедрением различных способов предотвращения выделе-ние пыли и газов в атмосферу на карьерах все большее распространение получает искусственное проветривание горных выработок при помощи

вентиляторных установок.

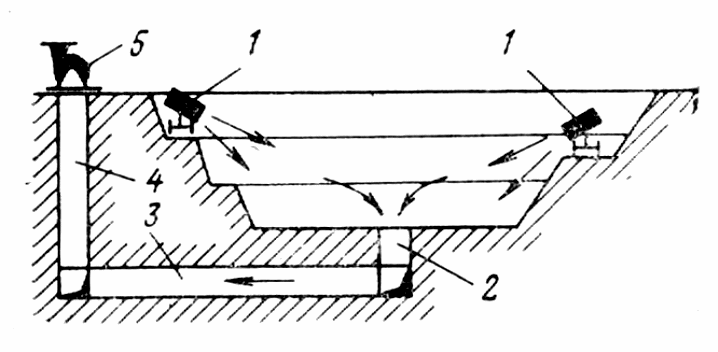

На рис. 6.5 в качестве примера показана одна из возможных схем ис- кусственного проветривания карьеров. Поток воздуха в прибортовых зонах карьера, где наблюдается наибольшее выделение пыли и газа, создается

передвижными вентиляторными агрегатами 1 и он направлен ко входу в вентиляционный шурф 2, связывающий рабочее пространство карьера сподземными выработками 3 дренажной шахты 4. Стационарный вентиля-торный агрегат 5 отсасывает воздух из дренажной шахты, обеспечивая не-обходимый перепад давлений и поступление воздуха в вентиляционный шурф и подземные выработки, как это показано стрелками на рисунке.

В схеме, изображенной на рис. 6.6, искусственное проветривание карьера обеспечивается двумя вентиляторными установками. Вентилятор-ный агрегат 1 по трубному каналу 2 подает чистый атмосферный воздух в

застойную зону карьера, а по трубному каналу 3 вентилятор 4 отсасывает загрязненный воздух.

Рис. 6.5. Схема проветривания карьера

с использованием подземных горных

выработок

Рис. 6.6. Схема проветривания карьера

с использованием стационарных

вентиляционных трубопроводов

Схемы искусственного проветривания весьма разнообразны и зависят от общей конфигурации горных выработок, их глубины, протяженно-сти карьерного поля, климатических условий, направления и интенсивно-сти горных работ, а также интенсивности источников выделения пыли и вредных газов. Подавляющее большинство указанных схем базируется на

применении стационарных или передвижных вентиляторных установок, а также на их комбинации.
