4 Денгей (8 балл)

1,Жоғары қысым жылытқыштардын құрылыс сүлбалары:

Жоғарғы қысымды жылытқыштар конденсацияланған бу мен суыту арұылы нірлі суды регенеративті жылытуға арналған ұондырғы. Вертикалды типте орналасатын қондырғы. Жоғарғы жағында диаметрі 32мм типті турбиналармен камтамасыз етілген. Оның құрылыс сұлбалары.

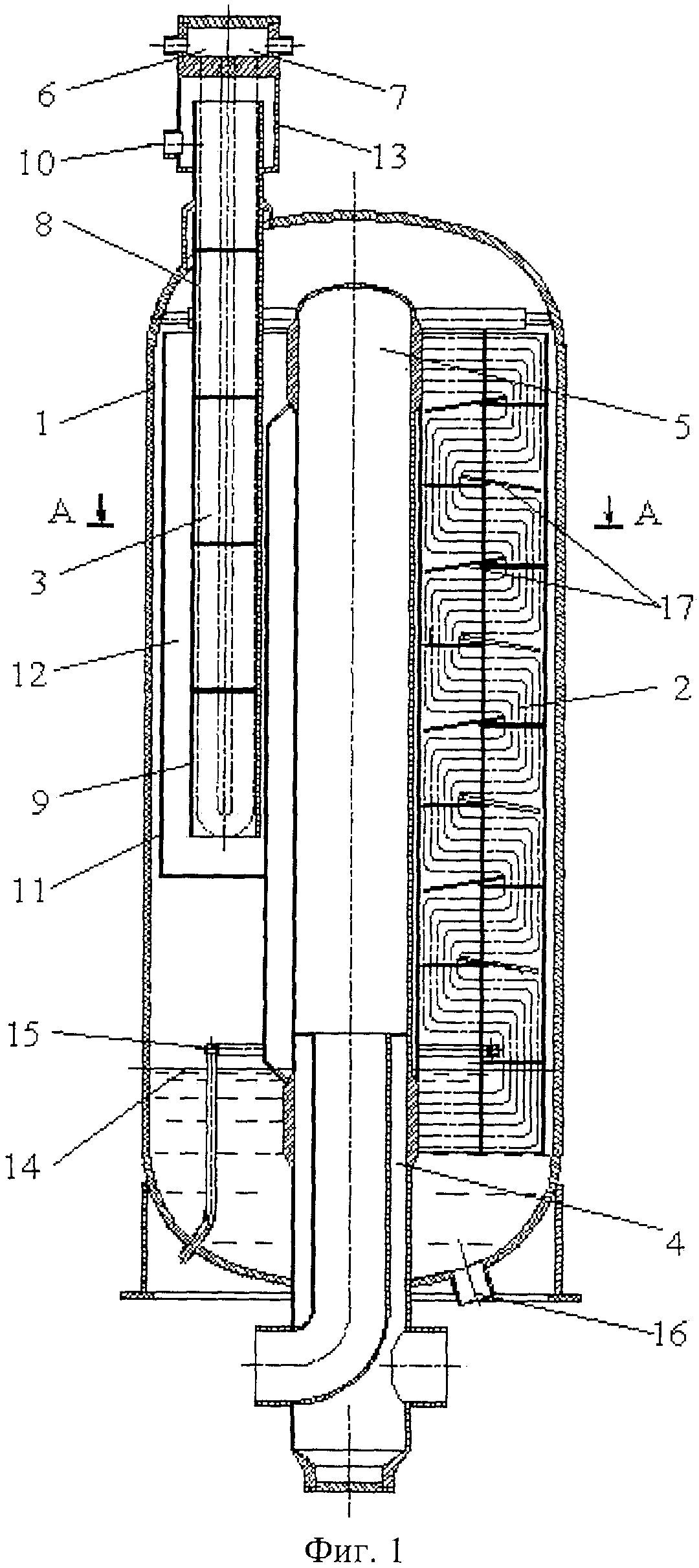

1- корпус, 2-3 жоғарғы типті жылуалмастырғыштар, 4-нәрлі су кіретін орын,5-нәрлі су шығатын орын, 6-7 кіріп шығатын мұржа,8-бос кеңістіктер, 9- турбиналар сыртындағы бос кеңістіктер, 10- ысытылған ауамен жалғанған трубкалар, 11- нұсқаушы стакан, 12-зазор, 13- вертикалды ұяшық, 14- конденсат, 15- конденсаттанбаған газ, суландырғыш конденсат, 17- конденсат жиналатын орын.

2. Төмен қысым жылытқыштардын құрылыс сүлбалары :

Нәрлі суды төмен қысымды жылытуға арналған регенеративті қондырғы. Ол вертикаль орналасұан, 3 типті бөліктен құралады. Олар 1 су тұратын негізгі камера, 2-су түратын негізгі аймақ. 3- каркастан жасалған турбиналар. Суды жылутуда төмен қысымды жұмыс істейтін құрылғы.

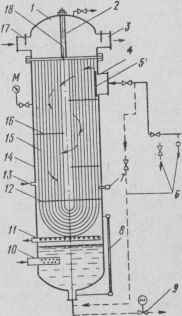

Оның сұлбасы, 1- жоғарғы су камерасы, 2-су айналатын аймақ, 3-конденсат шығатын потрубкалар, 4- ысытылған буға арналған трубкалар, 5-бусыздандыратын шиток, 6-ыстық булы дренаж,7-сигналды импульсті құрылғы, 8-сунұсқағыш әйнек, 9-бақылау аймағы, 10-дренаж кіретін орын, 11- конденсаттанбаған газды соратны коллектор, 12- төменгі айналым, 13-газ срылатын аймақ, 14-корпус, 15- турбалы жүйе, 16-нұсқаушы айналғыш, 17-конденсаттаушы трубка, 18-анкерлы жүйе.

3. Төмен қысым жылытқыштарда судын қатты жылытпау (недогрев) себебі:

Төмен қысымды жылытқыштар нәрлі суды жылытуға арналған регенеративтң қондырғы. Олардың суды қатты жылытпау себебі олра тек төмен қысымда жұмыс жасайды, сонымен қатар олардың құрылысы суды қатты ысытуға негізделмеген, негізінде суды қатты ысытатын қондырғы ол жоғарғы қысымды жылықыштар, төмен қысымды жылытқыштар суды белгілі бір деңгейде ғана жылыта алады. Қатты ысытпау себебі төмен қысымда суды қатты ысыту мүмкін емес.

4. Секциялардын тізбектей көректенуінде көп сатылы көндырғылардын принципиалды сүлбалары:

Секциялардың тізбектей қоректенуі ол жылуалмастырғыш аппараттар арқылы жүзеге асырылады, олар дегеніміз сецияларға жылудың тізбектеі беріліуі.

5. ЖЭС жылу сүлбасына тораптық жылытқыштардын қосу принциптері. Тораптық жылытқыштар суды 180* градусқа дейін жылытуға арналған қондырғылар. Оларды ЖЭС жылу сұлбасына қосу себебі жылыту жүйесіне дейінгі суды жылытады. Ол болмаса өндіріске және бу мен ыстық суды өндіруге ЖЭС қазандықтар қабілетсіз болады. Олар жылытылған суды жылытқыштарға жібермей ұстап түрады. Олар ауданы 5000м*2 суды жылыта алады.

6. Тораптық жылытқыштардын жұмыс режимдері: тораптық жылытқыштар бірдей конструкциялы және де ауданы 5000м*2 суды жылыта алады. Трубкалары таттанбайтын материалдан жасалады. Тораптық суды өндіруде тораптық жылытқыштар ең төменгі температура мен төменгі қысыма жұмыс істей алуға міндетті. Олардың міндеті тораптық суды жылытқыштарға жеткізбеу, олардың негізгі жұмыс істеу режимі негізіг суды жылытуға , сол арқылы тораптық жылытқыштарға беріліп, керекті жылу мен қндіріске қатысты жылы суды өндіру. Олар вертикалды және оризонтальдарды болып бөлінеді. Тораптық жылытқыштар суды жылытуда көптеген сатылардан өтеді, әр сатыда 30-35* градус жылытылып отырады. Соңында керектң 180* градусқа дейін олар 5-6 сатыдан өтеді. Олар жылыту жүйесіне дейінгі аралықта қызмет атқарады.

7. Барботажды деаэрациялық бағана (колонка) қалай жұмыс істейды? В настоящее время на электростанциях устанавливают струйно-барботажные деаэраторы атмосферного и повышенного давления с малогабаритными колонками. Малогабаритная струйная колонка атмосферного давления показана на рис.5. В колонке Установлены две тарелки 1 и 2 с отверстиями диаметром 6 мм. На верхней тарелке смонтировано водораспределительное устройство с переливом 3. Для выравнивания температуры химически очищенная вода подводится через штуцер 9, размещенный между штуцерами 7 и 8 ,соответственно подвода основного .конденсата и конденсата сетевых подогревателей. Выпар отводится через штуцер 4, перед которым расположен отбойный конус 5. Колонка приваривается к баку-аккумулятору у одного из его концов; у противоположного конца бака размещается барботажное устройство. Малогабаритные струйные колонки повышенного давления имеют по пять тарелок. Применяемые в деаэраторах барботажные устройства разделяются на незатопленные и затопленные. Незатопленные барботажные устройства (непровальные и провальные тарелки располагают в нижней части деаэраторной колонки или паровом пространстве бака-аккумулятора. Слой воды над ними не превышает 0,3-0,4 м. Провальные барботажные тарелки представляют собой дырчатые листы с равномерно расположенными отверстиями. Деаэрируемая вода подается на тарелку, покрываемую ее слоем толщиной 100—150 мм и стекает через отверстия; греющий пар поступает под тарелку. В процессе работы отдельные отверстия пропускают попеременно пар или воду, причем и каждый момент одна часть отверстии служит для пропуска воды, а другая — для пропуска пара. Проходя через слой воды, пар нагревает ее до температуры насыщения.

Рисунок 8. Малогабаритная деаэраторная колонка струйного деаэратора атмосферного давления

1 и 2 —тарелки, 3 — перелив, 4 — штуцер для отвода выпара, 5 —отбойный конус, 6-распределительное устройство, 7, 8 и 9 — штуцеры

8. Нәрлі суға оттегiның және көмір қышқылдын түсу жолы: нәрлі суға отеегі мен көмірқышқыл газының түсу жолы ол суды қазандықтар мен жылытқыштарға беру жолында пайда болады, демек оларды қыздырғанда отынды жағу прцессі кезінде оттек пен газдар түседі және ол турбиналар жолында да түсу қупі бар, ол дегеніміз нәрлі су осылар арқылы ластанады, бірақ та бұл қателіктерді жою үшін яғни суды тазарту үшін бізге деаираторлар қажет болады, осы еаираторда су толығымен газсыздандырып, оттектер ден тазартылады.
