1.Расчет проезжей части

1.1.Расчет продольной балки

1.1.1.Определение внутренних усилий

Постоянные нагрузки, действующие на пролетное строение:

= Р_св = 0,3 т/м – собственный вес продольной балки;

= Р_мп = 2.3/2=1,15 т/м – собственный вес мостового полотна;

V_с14 – временная нагрузка от подвижного состава.

– изгибающий момент для расчета на прочность;

– изгибающий момент для расчета на выносливость;

;

;

Q_0.5 и Q_o – поперечная сила для расчета на прочность;

– поперечная сила для расчета на выносливость.

; ; ; - коэффициенты надежности по нагрузке;

динамический коэффициент;

ε – коэффициент исключающий воздействие тяжелой нагрузки .

Vc14 = f( =5.5 ;  =0.5) =21.4 (т/м);

Vc14= f( =5.5 ;  =0.25) =22.15 (т/м);

Vc14= f( =5.5 ;  =0) =24.43 (т/м).

Vc14=28.4(т/м).

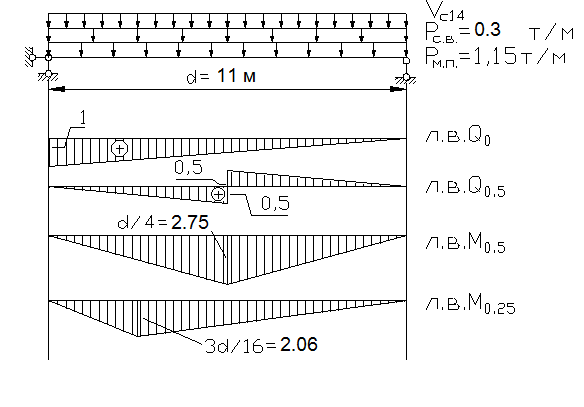

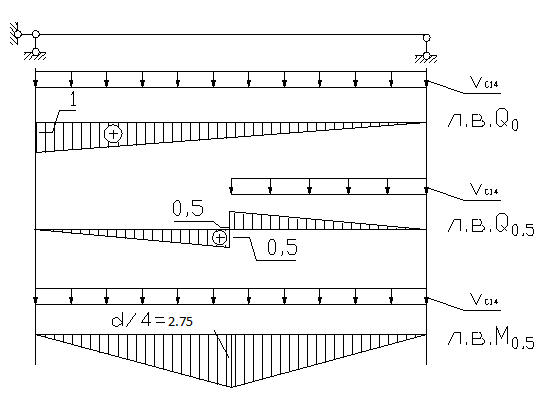

Загружение линий влияния

т

1.1.2.Подбор сечения продольной балки.

Расчет на прочность по нормальным напряжениям

условие прочности по нормальным напряжениям, где

М ­– максимальный изгибающий момент;

W_n – минимальный момент сопротивления сечения нетто;

;

æ – коэффициент, учитывающий ограниченное развитие пластических деформаций в сечении;

R_y – расчетное сопротивление стали на растяжение, сжатие и изгиб по пределу текучести.

Для стали 15ХСНД:

при толщине проката 8 – 32 мм. R_y=3000 кг/см²;

m = 0.9 – коэффициент условий работы.(по табл.60 СНиП)

– для двутавровых, тавровых и коробчатых сечений, при ( )

А_f,min – площадь поперечного сечения минимальной полки.

А_w– площадь поперечного сечения стенки.

А – площадь поперечного сечения балки.

Задаемся сечением продольной балки.

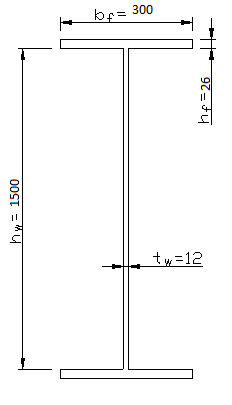

= 300 мм, = 26 мм, h_w = 1500 мм, = 12 мм, h = 1552 мм.

см ;

см ;

A = 78 2+180=336 см .

0,43; 0,77 ;

кг/см ;

кг/см ;

=1,09

см ;

проверка выполняется(кг/см )

Проверка по главным напряжениям

;

(2040 3 200 ) =2069,2 кг/см < 1,15 3000 0,9=3105 кг/см ;

1.3.Расчет на прочность по касательным напряжениям

условие прочности по касательным напряжениям, где

расчетное сопротивление на сдвиг (СНиП табл.48);

Q = Q_o ­– максимальная поперечная сила;

S^отс – статический момент отсеченной части сечения;

J – момент инерции сечения поперечной балки;

æ₂ – коэффициент, учитывающий ограниченное развитие пластических деформаций в стенке

æ₂ = .

t_w – толщина стенки в рассматриваемом сечении;

=1,165 –коэф. надежности по материалу.

кг/см ;

кг/см < 1568,24 кг/см

1.4.Расчет прочности прикрепления поясов к стенке балки

В сварных балках делается проверка прочности угловых швов прикрепления пояса к стенке по металлу шва:

;

по металлу границы сплавления:

, где

n – число швов (n=2);

t , t – расчетная высота сечения шва по металлу шва и металлу границы сплавления t = =1,1 0,6 =0,66 см ;

t = =1,5 0,7=1,05 см.

, - коэффициенты, которые для автоматической сварки при положении шва «в лодочку» соответственно равны 1,1 и 1,15;

- наименьший из катетов шва;

q = - давление от подвижной вертикальной ж.д. нагрузки;

= 1,3-0,003 8,25 = 1,267;

R = , R = - расчетное сопротивление шва (СНиП,с.75);

= 1,25 – коэффициент надежности по материалу шва;

Q - расчетная поперечная сила;

S - статический момент пояса относительно нейтральной оси сечения;

J = 1245000 см - момент инерции брутто всего сечения.

т/м;

R = 1804 кг/см ;

R = 2250 кг/см .

По металлу шва:

По металлу границы сплавления:
