1. История развития аналоговых систем видеонаблюдения
В 1889 был изобретен кинетоскоп. Этот прибор имел небольшое отверстие для того, чтобы смотреть внутрь ящика. Внутри ящика было колесо с изображениями, вмонтированными в него. Колесо приводилось во вращение при помощи рукоятки. При вращении рукоятки создавалась иллюзия движущегося изображения. В 1956 г. компания под названием "Ампекс" выпустила на рынок первый коммерчески жизнеспособный ленточный видеорегистратор (Video Tape Recorder, VTR) модели VR-1000. VR-1000 имел четыре головки и записывал черно-белые изображения + две звуковые дорожки на широкой (2 дюйма) магнитной ленте.
С изобретением недорогих видеокамер и кассетных видеорегистраторов (Video Cassette Recorder - VCR) родилась и индустрия локального телевидения (CCTV - Industry). Применение стандартных кассетных видеорегистраторов породило две основные проблемы для CCTV - индустрии: на каждую видеокамеру требовался отдельный видеорегистратор и при стандартной скорости записи пленки хватало только на два часа.
Чтобы производить регистрацию в течение длительного периода времени, производители изобрели лентопротяжный механизм, который мог работать в старт-стопном режиме и записывать, таким образом, изображения по отдельности.

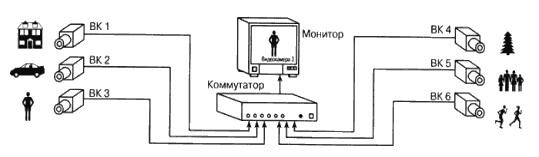

Система с последовательным коммутатором была предназначена для наблюдения за обстановкой в маленьких магазинах, частных домах, квартирах, на автомобильных стоянках.

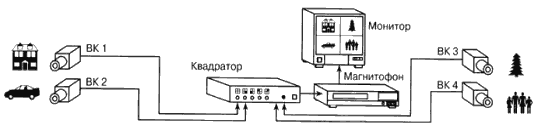

Однако, чем больше камер, тем больше временные пробелы между индивидуальными камерами. Поэтому пришли системы картинка в картинке и квадро. Эти системы электронным способом захватывают два или четыре изображения и создают единый видеопоток, который и регистрируется. Такая система была предназначена для установки в больших домах, гаражных кооперативах, на автомобильных стоянках, офисах, магазинах и обеспечивала удобный просмотр изображений от четырех видеокамер. В отличие от коммутаторов, квадраторы могут разделяться по обработке цветного и черно-белого видеосигналов Система видеорегистрации с квадратором:
При выборе квадратора появились дополнительные возможности: - возможность обработки изображения в реальном времени ("живая" картинка);
В середине 1980-го пришел самый последний прибор - мультиплексор. В то время как последовательный переключатель не мог переключать быстрее, чем раз в секунду, мультиплексор мог переключать до 20 раз в секунду, делая возможным регистрацию 16 различных камер в пределах одной секунды. Требование к кассетным видеорегистраторам записывать со скоростью 20 изобр./с привело к появлению 24 - часового режима реального времени - но не за счет старт-стопного режима, а за счет уменьшения скорости движения ленты по сравнению со стандартной. Установка таких систем осуществлялась в супермаркетах, банках, казино, заводах, больницах, многоэтажных автомобильных стоянках (рисунок 1.4).
Мультиплексор позволяет записывать изображения от нескольких (обычно до 16) видеокамер на один спецвидеомагнитофон. Изображения от видеокамер пишутся на видеомагнитофон в полноэкранном режиме без ухудшения разрешения (в отличие от записи квадрированного изображения с квадратора).
