Билет 1.Электрическая цепь…

Электри́ческая цепь  — совокупность устройств, элементов, предназначенных для протекания электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий сила тока и напряжение.

Изображение электрической цепи с помощью условных знаков называют электрической схемой:

Неразветвленные и разветвленные электрические цепи

Рисунок 2 — Разветвленная цепь

Электрические цепи подразделяют на неразветвленные и разветвленные. На рисунке 1 представлена схема простейшей неразветвленной цепи. Во всех элементах ее течет один и тот же ток. Простейшая разветвленная цепь изображена на рисунке 2. В ней имеются три ветви и два узла. В каждой ветви течет свой ток. Ветвь можно определить как участок цепи, образованный последовательно соединенными элементами (через которые течет одинаковый ток) и заключенный между двумя узлами. В свою очередь узел есть точка цепи, в которой сходятся не менее трех ветвей. Если в месте пересечения двух линий на электрической схеме поставлена точка (рисунок 2), то в этом месте есть электрическое соединение двух линий, в противном случае его нет.

 Силой тока называется физическая величина, показывающая, какой заряд проходит через поперечное сечение проводника за 1 с.

Пусть, например, за время t=2 с через поперечное сечение проводника носители тока переносят зарядq=4 Кл. Заряд, переносимый ими за 1 с, будет в 2 раза меньше. Разделив 4 Кл на 2 с, получим 2 Кл/с. Это и есть сила тока. Обозначается она буквой І:    I - сила тока.    Итак, чтобы найти силу тока І, надо электрический заряд q, прошедший через поперечное сечение проводника за время t, разделить на это время:

   Единица силы тока называется ампером (А) в честь французского ученого А. М. Ампера (1775-1836).

Напряжение характеризует электрическое поле, создаваемое током.

Напряжение ( U ) равно отношению работы электрического поля по перемещению заряда к величине перемещаемого заряда на участке цепи.   Единица измерения напряжения в системе СИ:

[ U ] = 1 B

1 Вольт равен электрическому напряжению на участке цепи, где при протекании заряда, равного 1 Кл, совершается работа, равная 1 Дж:  1 В = 1 Дж/1 Кл.

ЭТО ИНТЕРЕСНО !  В 1979 г. в США было получено в лабораторных условиях самое высокое напряжение.  Оно составило 32 ± 1,5 млн В.

Электри́ческое сопротивле́ние — физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока и равная отношению напряжения на концах проводника к силе тока, протекающего по нему:

Сопротивление (часто обозначается буквой R или r) считается, в определённых пределах, постоянной величиной для данного проводника; её можно рассчитать как

где

R — сопротивление;

U — разность электрических потенциалов на концах проводника;

I — сила тока, протекающего между концами проводника.

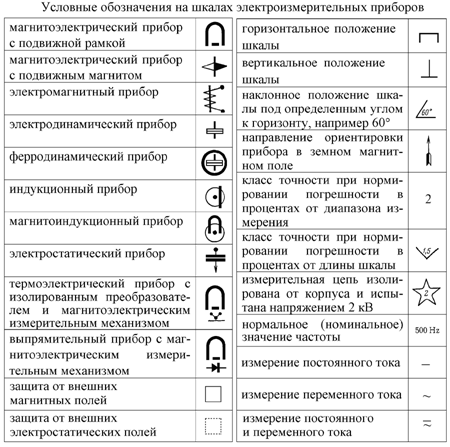

Билет 2. Электроизмерительные приборы.

Измерение - это определение физической величины опытным путём с помощью измерительных приборов.

Классификация приборов:

1.По назначению: Амперметры Вольтметры Омметры Ваттметры	2.По принципу действия: Электромагнитные Магнитоэлектрические Термоэлектрические Индукционные Вибрационные
3.По форме корпуса: Круглые Квадратные Прямоугольные	4.По характеру применения: Стационарные(закреплённые на столе) Переносные
5.По положению при измерении: Вертикальные Горизонтальные Под углом.

Виды:

• амперметры — для измерения силы электрического тока;

• вольтметры — для измерения электрического напряжения;

• омметры — для измерения электрического сопротивления;

• мультиметры (иначе тестеры, авометры) — комбинированные приборы

• частотомеры — для измерения частоты колебаний электрического тока;

• ваттметры и варметры — для измерения мощности электрического тока;

• электрические счётчики — для измерения потреблённой электроэнергии

• и множество других видов

Билет 3.Закон Ома для участка цепи.

ГЕОРГ ОМ

Формулировка закона Ома

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого проводника и обратно пропорциональна его сопротивлению: I = U / R; [A = В / Ом]

I – величина тока, протекающего через участок цепи;

U – величина приложенного напряжения к участку цепи;

R – величина сопротивления рассматриваемого участка цепи.

Ом установил, что сопротивление прямо пропорционально длине проводника и обратно пропорционально площади его поперечного сечения и зависит от вещества проводника. R = ρl / S, где ρ - удельное сопротивление, l - длина проводника, S - площадь поперечного сечения проводника.

Довольно часто приходится сталкиваться с необходимостью понизить напряжение, например, с 12 до 3 вольт. Сделать это можно с помощью двух резисторов.Задача, в общем-то, не сложная. Требуется подобрать два резистора таким образом, чтобы падение напряжения на одном из них составляло 3 вольта, а на втором – (12 – 3) = 9 вольт (для нашего примера). Кроме того, необходимо знать ток, который должен протекать в цепи. Допустим, что в нашем случае ток должен быть равен 50 мА (0,05 А). Тогда, используя закон Ома для участка цепи, вычислим полное сопротивление цепи, то есть общее сопротивление резисторов R1 и R2:

R = U/I = 12 В / 0,05 А = 240 Ом

Напомню, что все единицы измерения должны соответствовать принятым в СИ, то есть напряжение измеряется в ВОЛЬТАХ, ток – в АМПЕРАХ, а сопротивление – в ОМАХ. Поскольку на любом участке цепи из последовательно включенных элементов ток одинаков, то вычислить сопротивление резисторов R2 и R1 не составит труда:

R1 = U1 / I = 9 / 0,05 = 180 Ом

R2 = U2 / I = 3 / 0,05 = 60 Ом.

Билет 4.Работа и мощность тока.

Работа тока - это работа электрического поля по переносу электрических зарядов вдоль проводника; Работа тока на участке цепи равна произведению силы тока, напряжения и времени, в течение которого работа совершалась.

Применяя формулу закона Ома для участка цепи, можно записать несколько вариантов формулы для расчета работы тока:

По закону сохранения энергии:

работа равна изменению энергии участка цепи, поэтому выделяемая проводником энергия равна работе тока.

В системе СИ: А = 1 (Дж).

При прохождениии тока по проводнику проводник нагревается, и происходит теплообмен с окружающей средой, т.е. проводник отдает теплоту окружающим его телам.

Количество теплоты, выделяемое проводником с током в окружающую среду, равно произведению квадрата силы тока, сопротивления проводника и времени прохождения тока по проводнику.

По закону сохранения энергии количество теплоты, выделяемое проводником численно равно работе, которую совершает протекающий по проводнику ток за это же время.

В системе СИ:

[Q] = 1 Дж

МОЩНОСТЬ ПОСТОЯННОГО ТОКА

- отношение работы тока за время t к этому интервалу времени.

В системе СИ:

Прямое измерение мощности тока

1.Возьмите ваттметр, присоедините его к потребителю, на котором необходимо измерить мощность. Подключите его клеммы к местам вывода потребителя в сеть. На шкале аналогового или экране цифрового ваттметра отобразится мощность данного потребителя. В зависимости от настроек прибора значение мощности можно будет получить в ваттах, киловаттах, милливаттах и т.д.

2.Изменение мощности с помощью вольтметра и амперметра

Соберите цепь, включив в нее потребителя электрического тока и амперметр. Вольтметр присоедините параллельно потребителю. Измерительные приборы подключайте, соблюдая полярность, если ток постоянный. Пустите электрический ток, подключив источник, и снимите показания приборов с амперметра значение силы тока в амперах, а с вольтметра значение напряжения в вольтах. Умножьте значение силы тока на напряжение P=U•I. Результатом будет мощность потребителя в ваттах.

3.Определение мощности тока при известном сопротивлении потребителя

Если сопротивление потребителя известно (найдите его значение на корпусе или измерьте омметром), и он рассчитан на известное напряжение, то его номинальную мощность можно найти, возведя это напряжение в квадрат и поделив на значение сопротивления (P=U²/R). Например, у лампочки с сопротивлением 484 Ома и при номинальном напряжении 220 В, мощность будет равна 100 Вт.

4.Если напряжение источника тока не известно, включите последовательно в цепь потребителя амперметр. Измерьте с его помощью силу тока, идущего через потребитель. Для расчета мощности возведите силу тока в квадрат и умножьте на значение сопротивления (P=I²•R). Если сила тока измерена в амперах, а сопротивление в Омах, то значение мощности будет получено в ваттах.

Билет 5.Параллельное соединение.

Проводники в электрических цепях могут соединяться последовательно и параллельно.

При параллельном соединении (рис. 1.9.2) напряжения U₁ и U₂ на обоих проводниках одинаковы:

U1 = U2 = U.

Сумма токов I₁ + I₂, протекающих по обоим проводникам, равна току в неразветвленной цепи:

I = I1 + I2.

Этот результат следует из того, что в точках разветвления токов (узлы A и B) в цепи постоянного тока не могут накапливаться заряды. Например, к узлу A за время Δt подтекает заряд IΔt, а утекает от узла за то же время заряд I₁Δt + I₂Δt. Следовательно, I = I₁ + I₂.

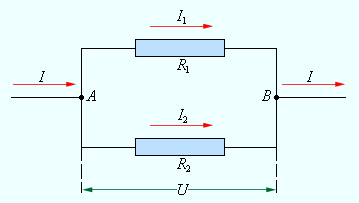

Рисунок 1.9.2. Параллельное соединение проводников

Записывая на основании закона Ома

где R – электрическое сопротивление всей цепи, получим

При параллельном соединении проводников величина, обратная общему сопротивлению цепи, равна сумме величин, обратных сопротивлениям параллельно включенных проводников.

В случае, если проводников несколько:

Билет 6.Последовательное соединение.

При последовательном соединении проводников (рис. 1.9.1) сила тока во всех проводниках одинакова:

I1 = I2 = I.

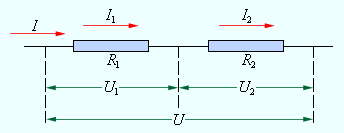

Рисунок 1.9.1. Последовательное соединение проводников

По закону Ома, напряжения U₁ и U₂ на проводниках равны

U1 = IR1,   U2 = IR2.

Общее напряжение U на обоих проводниках равно сумме напряжений U₁ и U₂:

U = U1 + U2 = I(R1 + R2) = IR,

где R – электрическое сопротивление всей цепи. Отсюда следует:

R = R1 + R2.

При последовательном соединении полное сопротивление цепи равно сумме сопротивлений отдельных проводников.

Этот результат справедлив для любого числа последовательно соединенных проводников.

Билет 7.Электродвижущая сила.

Если в проводнике создать электрическое поле и не принять мер для его поддержания, то, как было уже установлено, перемещение носителей заряда приведет очень быстро к тому, что поле внутри проводника исчезнет и, следовательно, ток прекратиться. Для того чтобы поддерживать ток достаточно долго, нужно от конца проводника с меньшим потенциалом (носители тока предполагаются положительными) непрерывно отводить приносимые сюда током заряды, а к концу с большим потенциалом непрерывно их подводить. Т.е. необходимо осуществить круговорот зарядов, при котором они двигались бы по замкнутому пути (17.1). Циркуляция вектора напряженности электростатического поля, как известно равна нулю. Поэтому в замкнутой цепи наряду с участками, на которых положительные заряды движутся в сторону убывания потенциала, должны иметься участки, на которых перенос положительных зарядов происходит в направлении возрастания   , т.е. против сил электростатического поля. Перемещение, зарядов на этих участках возможно лишь с помощью сил не электростатического происхождения, называемых сторонними силами. Таким образом, для поддержания тока необходимы сторонние силы, действующие либо на всем протяжении цепи, либо на отдельных ее участках. Они могут быть обусловлены химическими процессами, диффузией носителей заряда в неоднородной среде или через границу двух разнородных, веществ, электрическими (но не электростатическими) полями, порожденными меняющимися во времени магнитными полями и т.д.

Сторонние силы можно охарактеризовать работой, которую они совершают над перемещающимися по цепи зарядами. Эта работа складывается из работы, совершаемой против электрического поля внутри источника тока (А_ист и работы, совершаемой против сил сопротивления среды (А’), т.е. А_ст = А_ист + А’

Величина, равная отношению работы, которую совершают сторонние силы при перемещении точечного положительного заряда вдоль всей цепи, включая и источник тока, к заряду , называется электродвижущей силой источника тока:

ИЛИ:

Электродвижущая сила (ЭДС) — Работа, совершаемая сторонними силами внутри источника при перемещении между его полюсами единичного заряда



Электродвижущая сила (ЭДС) так же, как и напряжение, измеряется в вольтах. Можно говорить об электродвижущей силе на любом участке цепи. Это удельная работа сторонних сил не во всем контуре, а только на данном участке. ЭДС гальванического элемента есть работа сторонних сил при перемещении единичного положительного заряда внутри элемента от одного полюса к другому. Работа сторонних сил не может быть выражена через разность потенциалов, так как сторонние силы непотенциальны и их работа зависит от формы траектории. Так, например, работа сторонних сил при перемещении заряда между клеммами тока вне самого источника равна нулю.

В формуле мы использовали :

 — Электродвижущая сила (ЭДС)

 — Работа (Дж)

 — Заряд (Кл)

 — Напряженность поля сторонних сил (В)

 — Разность потенциалов источника

 — Работа сторонних сил против механического сопротивления среды источника (Дж)

Билет 8.Магнитное поле. Взаимодействие токов.

Магнитные явления были известны еще в древнем мире. Компас был изобретен более 4500 лет тому назад. В Европе он появился приблизительно в XII веке новой эры. Однако только в XIX веке была обнаружена связь между электричеством и магнетизмом и возникло представление о магнитном поле.

Первыми экспериментами (проведены в 1820 г.), показавшими, что между электрическими и магнитными явлениями имеется глубокая связь, были опыты датского физика Х. Эрстеда. Эти опыты показали, что на магнитную стрелку, расположенную вблизи проводника с током, действуют силы, которые стремятся ее повернуть. В том же году французский физикА. Ампер наблюдал силовое взаимодействие двух проводников с токами и установил закон взаимодействия токов.

По современным представлениям, проводники с током оказывают силовое действие друг на друга не непосредственно, а через окружающие их магнитные поля.

Источниками магнитного поля являются движущиеся электрические заряды (токи). Магнитное поле возникает в пространстве, окружающем проводники с током, подобно тому, как в пространстве, окружающем неподвижные электрические заряды, возникает электрическое поле. Магнитное поле постоянных магнитов также создается электрическими микротоками, циркулирующими внутри молекул вещества (гипотеза Ампера).

Ученые XIX века пытались создать теорию магнитного поля по аналогии с электростатикой, вводя в рассмотрение так называемые магнитные заряды двух знаков (например, северныйN и южный S полюса магнитной стрелки). Однако опыт показывает, что изолированных магнитных зарядов не существует.

Магнитное поле токов принципиально отличается от электрического поля. Магнитное поле, в отличие от электрического, оказывает силовое действие только на движущиеся заряды (токи).

Для описания магнитного поля необходимо ввести силовую характеристику поля, аналогичную вектору напряженности   электрического поля. Такой характеристикой является вектор магнитной индукции   который определяет силы, действующие на токи или движущиеся заряды в магнитном поле.

За положительное направление вектора   принимается направление от южного полюса S к северному полюсу N магнитной стрелки, свободно ориентирующийся в магнитном поле. Таким образом, исследуя магнитное поле, создаваемое током или постоянным магнитом, с помощью маленькой магнитной стрелки, можно в каждой точке пространства определить направление вектора   Такое исследование позволяет наглядно представить пространственную структуру магнитного поля. Аналогично силовым линиям в электростатике можно построить линии магнитной индукции, в каждой точке которых вектор   направлен по касательной. Пример линий магнитной индукции полей постоянного магнита и катушки с током приведен на рис. 1.16.1.

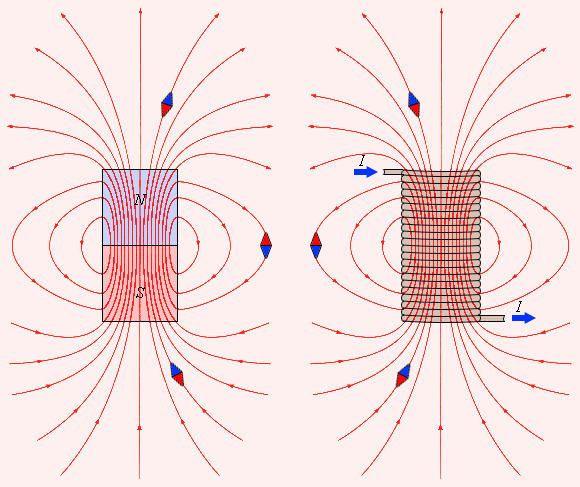

Рисунок 1.16.1. Линии магнитной индукции полей постоянного магнита и катушки с током. Индикаторные магнитные стрелки ориентируются по направлению касательных к линиям индукции

Обратите внимание на аналогию магнитных полей постоянного магнита и катушки с током. Линии магнитной индукции всегда замкнуты, они нигде не обрываются. Это означает, что магнитное поле не имеет источников – магнитных зарядов. Силовые поля, обладающие этим свойством, называются вихревыми. Картину магнитной индукции можно наблюдать с помощью мелких железных опилок, которые в магнитном поле намагничиваются и, подобно маленьким магнитным стрелкам, ориентируются вдоль линий индукции.

Единица измерения В (Тл)-Тесла (в честь англ.физика)

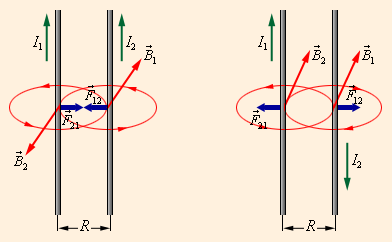

Взаимодействие токов:

МАГНИТНОЕ ПОЛЕ

- это особый вид материи, посредством которой осуществляется взаимодействие между движущимися электрически заряженными частицами.

СВОЙСТВА ( стационарного) МАГНИТНОГО ПОЛЯ

Постоянное (или стационарное) магнитное поле - это магнитное поле, неизменяющееся во времени .

1. Магнитное поле создается движущимися заряженными частицами и телами, проводниками с током, постоянными магнитами.

2. Магнитное поле действует на движущиеся заряженные частицы и тела, на проводники с током, на постоянные магниты, на рамку с током.

3. Магнитное поле вихревое, т.е. не имеет источника.

МАГНИТНЫЕ СИЛЫ

- это силы, с которыми проводники с током действуют друг на друга.

 ..................

МАГНИТНАЯ ИНДУКЦИЯ

- это силовая характеристика магнитного поля.

Вектор магнитной индукции направлен всегда так, как сориентирована свободно вращающаяся магнитная стрелка в магнитном поле.

Единица измерения магнитной индукции в системе СИ:

ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ

- это линии, касательными к которой в любой её точке является вектор магнитной индукции.

Однородное магнитное поле - это магнитное поле, у которого в любой его точке вектор магнитной индукции неизменен по величине и направлению; наблюдается между пластинами плоского конденсатора, внутри соленоида (если его диаметр много меньше его длины) или внутри полосового магнита.

Магнитное поле прямого проводника с током:

  или

где   - направление тока в проводнике на нас перпендикулярно плоскости листа,  - направление тока в проводнике от нас перпендикулярно плоскости листа.

Магнитное поле соленоида:

Магнитное поле полосового магнита:

- аналогично магнитному полю соленоида.

СВОЙСТВА ЛИНИЙ МАГНИТНОЙ ИНДУКЦИИ

• имеют направление;

• непрерывны;

• замкнуты (т.е. магнитное поле является вихревым);

• не пересекаются;

• по их густоте судят о величине магнитной индукции.

НАПРАВЛЕНИЕ ЛИНИЙ МАГНИТНОЙ ИНДУКЦИИ

- определяется по правилу буравчика или по правилу правой руки.

Правило буравчика ( в основном для прямого проводника с током):

Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

Правило правой руки ( в основном для определения направления магнитных линий  внутри соленоида):

Если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

Билет 9.Электромагнитная индукция.

Явление электромагнитной индукции - возникновение электрического тока в замкнутом проводящем контуре, который либо покоится в переменном во времени магнитном поле, либо движется в постоянном магнитном поле так, что число линий магнитной индукции, пронизывающих контур, меняется. Чем быстрее меняется число линий магнитной индукции, тем больше индукционный ток.

Способы получения индукционного тока

 ...........

1. перемещение магнита и катушки относительно друг друга;  2. перемещение одной катушки относительно другой;  3. изменение силы тока в одной из катушек; 4. замыкание и размыкание цепи;  5. перемещение сердечника;

Магнитный поток ( или поток магнитной индукции)

Магнитным потоком через поверхность площадью S называют величину, равную произведению модуля вектора магнитной индукции В на площадь S и косинус угла между векторами В и n.

Магнитный поток пропрционален числу линий магнитной индукции, пронизывающих поверхность площадью S.

Магнитный поток характеризует распределение магнитного поля по поверхности , ограниченной контуром.

Магнитный поток в 1Вб создается однородным магнитным полем с индукцией 1Тл через поверхность площадью 1м2, расположенной перпендикулярно вектору магнитной индукции.

НАПРАВЛЕНИЕ ИНДУКЦИОННОГО ТОКА

Прямолинейный проводник

Направление индукционного тока определяется по правилу правой руки:

Если поставить правую руку так, чтобы вектор магнитной индукции входил в ладонь, отставленный на 90 градусов большой палец указывал направление вектора скорости, то выпрямленные 4 пальца покажут направление индукционного тока в проводнике.

Замкнутый контур

Направление индукционного тока в замкнутом контуре определяется по правилу Ленца.

Правило Ленца

Возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует изменению магнитного потока, которым он вызван.

Применение правила Ленца

1. показать направление вектора В внешнего магнитного поля;  2. определить увеличивается или уменьшается магнитный поток через контур;  3. показать направление вектора Вi магнитного поля индукционного тока ( при уменьшении магнитного потока вектора В внешнего м.поля и Вi магнитного поля индукционного тока должны быть направлены одинаково, а при увеличениии магнитного потока В и Вi должны быть направлены противоположно );  4. по правилу буравчика определить направление индукционного тока в контуре.

Билет 10.Сила Ампера. Правило левой руки.

Сила ампера

- это сила, с которой магнитное поле действует на проводник с током.

Модуль силы Ампера равен произведению силы тока в проводнике на модуль вектора магнитной индуции, длину проводника и синус угла между вектором магнитной индукции и направлением тока в проводнике.

Сила Ампера максимальна, если вектор магнитной индукции перпендикулярен проводнику.

Если вектор магнитной индукции параллелен проводнику, то магнитное поле не оказывает никакого действия на проводник с током, т.е. сила Ампера равна нулю.

Направление силы Ампера определяется по правилу левой руки:

Если левую руку расположить так, чтобы перпендикулярная проводнику составляющая вектора магнитной индукции входила в ладонь, а 4 вытянутых пальца были направлены по направлению тока, то отогнутый на 90 градусов большой палец покажет направление силы, действующий на проводник с током.

Примеры:

или

Действие магнитного поля на рамку с током

Однородное магнитное поле ориентирует рамку (т.е. создается вращающий момент и рамка поворачивается в положение, когда вектор магнитной индукции перпендикулярен плоскости рамки).

Неоднородное магнитное поле ориентирует + притягивает или отталкивает рамку с током.

Билет 11.Сила Лоренца. Правило левой руки

Сила Лоренца

- сила, действующая со стороны магнитного поля на движущуюся электрически заряженную частицу.

где q - заряд частицы; V - скорость заряда;  B - индукции магнитного поля; a - угол между вектором скорости заряда и вектором магнитной индукции.

Направление силы Лоренца определяется по правилу левой руки:

Если поставить левую руку так, чтобы перпендикулярная скорости составляющая вектора индукции входила в ладонь, а четыре пальца были бы расположены по направлению скорости движения положительного заряда (или против направления скорости отрицательного заряда), то отогнутый большой палец укажет направление силы Лоренца .

Так как сила Лоренца всегда перпендикулярна скорости заряда, то она не совершает работы (т.е. не изменяет величину скорости заряда и его кинетическую энергию). Если заряженная частица движется параллельно силовым линиям магнитного поля, то Fл = 0 , и заряд в магнитном поле движется равномерно и прямолинейно. Если заряженная частица движется перпендикулярно силовым линиям магнитного поля, то сила Лоренца является центростремительной

  и создает центростремительное ускорение равное

В этом случае частица движется по окружности.

.   Согласно второму закону Ньютона: сила Лоренца равнв произведению массы частицы на центростремительное ускорение    тогда радиус окружности    а период обращения заряда в магнитном поле

Так как электрический ток представляет собой упорядоченное движение зарядов, то действие магнитного поля на проводник с током есть результат его действия на отдельные движущиеся заряды.

Билет 12.ЭДС индукции в движущихся проводниках.

Прямолинейный проводник АВ движется в магнитном поле с индукцией В по проводящим шинам, которые замкнуты на гальванометр.

На электрические заряды, перемещающиеся вместе с проводником в магнитном поле, действует сила Лоренца: Fл = /q/vB sin a

q – заряд (Кл)

V – скорость (м/с)

B – магнитная индукция (Тл) Её направление можно определить по правилу левой руки. Под действием силы Лоренца внутри проводника происходит распределение положительных и отрицательных зарядов вдоль всей длины проводника l. Сила Лоренца является в данном случае сторонней силой, и в проводнике возникает ЭДС индукции, а на концах проводника АВ возникает разность потенциалов.

Причина возникновения ЭДС индукции в движущемся проводнике объясняется действием силы Лоренца на свободные заряды.

ЗАДАНИЕ.

1. При каком направлении движения контура в магнитном поле в контуре будет возникать индукционный ток?

2. Укажите направление индукционного тока в контуре при введении его в однородное магнитное поле.

3. Как изменится магнитный поток в рамке, если рамку повернуть на 90 градусов из положения 1 в положение 2 ?

4. Будет ли возникать индукционный ток в проводниках, если они движутся так, как показано на рисунке?

5. Определить направление индукционного тока в проводнике АБ, движущемся в однородном магнитном поле.

6. Указать правильное направление индукционного тока в контурах.

Билет 13.Электрические станции.

Электроста́нция — электрическая станция, совокупность установок, оборудования и аппаратуры, используемых непосредственно для производстваэлектрической энергии, а также необходимые для этого сооружения и здания, расположенные на определённой территории.

1.ТЭС

Согласно общепринятому определению, тепловые электростанции – это электростанции, вырабатывающие электроэнергию посредством преобразования химической энергии топлива в механическую энергию вращения вала электрогенератора.

Первые ТЭС появились еще в конце XIX века в Нью-Йорке (1882 год), а в 1883 году первая тепловая электростанция была построена в России (С.Петербург). С момента своего появление, именно ТЭС получили наибольшее распространение, учитывая все увеличивающуюся энергетическую потребность наступившего техногенного века. Вплоть до середины 70-х годов прошлого века, именно эксплуатация ТЭС являлась доминирующим способом получения электроэнергии. К примеру, в США и СССР доля ТЭС среди всей получаемой электроэнергии составляла 80%, а во всем мире – порядка 73-75%.

Данное выше определение хоть и емкое, но не всегда понятное. Попытаемся своими словами объяснить общий принцип работы тепловых электростанций любого типа.

Выработка электричества в ТЭС происходить при участии множества последовательных этапов, но общий принцип её работы очень прост. Вначале топливо сжигается в специальной камере сгорания (паровом котле), при этом выделяется большое количество тепла, которое превращает воду, циркулирующую по специальным системам труб расположенным внутри котла, в пар. Постоянно нарастающее давление пара вращает ротор турбины, которая передает энергию вращения на вал генератора, и в результате вырабатывается электрический ток.

Система пар/вода замкнута. Пар, после прохождения через турбину, конденсируется и вновь превращается в воду, которая дополнительно проходит через систему подогревателей и вновь попадает в паровой котел.

Существует несколько типов тепловых электростанций. В настоящее время, среди ТЭС больше всего тепловых паротурбинных электростанций (ТПЭС). В электростанциях такого типа, тепловая энергия сжигаемого топлива используется в парогенераторе, где достигается очень высокое давление водяного пара, приводящего в движение ротор турбины и, соответственно, генератор. В качестве топлива, на таких теплоэлектростанциях используется мазут или дизель, а также природный газ, уголь, торф, сланцы, иными словами все виды топлива. КПД ТПЭС составляет около 40 %, а их мощность может достигать 3-6 ГВт.

2.ГЭС

Гидроэлектроста́нция (ГЭС) — электростанция, в качестве источника энергии использующая энергию водного потока. Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища.

Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки, благоприятствуют гидростроительству каньонобразные виды рельефа.

Принцип работы

Принцип работы ГЭС достаточно прост. Цепь гидротехнических сооружений обеспечивает необходимый напор воды, поступающей на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию.

Необходимый напор воды образуется посредством строительства плотины, и как следствие концентрации реки в определенном месте, или деривацией — естественным током воды. В некоторых случаях для получения необходимого напора воды используют совместно и плотину, и деривацию.

Непосредственно в самом здании гидроэлектростанции располагается все энергетическое оборудование. В зависимости от назначения, оно имеет свое определенное деление. В машинном зале расположены гидроагрегаты, непосредственно преобразующие энергию тока воды в электрическую энергию. Есть еще всевозможное дополнительное оборудование, устройства управления и контроля над работой ГЭС, трансформаторная станция, распределительные устройства и многое другое.

Гидроэлектрические станции разделяются в зависимости от вырабатываемой мощности:

• мощные — вырабатывают от 25 МВт и выше;

• средние — до 25 МВт;

• малые гидроэлектростанции — до 5 МВт.

Мощность ГЭС зависит от напора и расхода воды, а также от КПД используемых турбин и генераторов. Из-за того, что по природным законам уровень воды постоянно меняется, в зависимости от сезона, а также еще по ряду причин, в качестве выражения мощности гидроэлектрической станции принято брать цикличную мощность. К примеру, различают годичный, месячный, недельный или суточный циклы работы гидроэлектростанции.

Типичная для горных районов Китая малая ГЭС (ГЭС Хоуцзыбао, уезд Синшань округа Ичан, пров. Хубэй). Вода поступает с горы по чёрному трубопроводу

Гидроэлектростанции также делятся в зависимости от максимального использования напора воды:

• высоконапорные — более 60 м;

• средненапорные — от 25 м;

• низконапорные — от 3 до 25 м.

3.ТЭС

А́томная электроста́нция (АЭС) — ядерная установка для производства энергии в заданных режимах и условиях применения, располагающаяся в пределах определённой проектом территории, на которой для осуществления этой цели используются ядерный реактор (реакторы) и комплекс необходимых систем, устройств, оборудования и сооружений с необходимыми работниками (персоналом)

Принцип действия атомных электростанций во многом схож с действием электростанций на органическом топливе. Главное различие – это топливо. На атомной электростанции применяется уран – предварительно обогащенная природная руда, и пар производится посредством расщепления ядра, а не сжигания нефти, газа или угля. Атомные электростанции не сжигают топливо, благодаря чему не загрязняется атмосфера. Процесс происходит следующим образом:

Крошечные частицы урана, которые называются атомы, расщепляются.

Во время расщепления высвобождаются еще более малые элементы атома – нейтроны.

Нейтроны сталкиваются с атомами урана, в результате выделяется тепло, необходимое для выработки электричества.

Билет 14. Типы ЭС. Влияние ЭС на окруж. среду.

Окружающая среда - основа жизни человека, а ископаемые ресурсы и вырабатываемая из них энергия являются основой современной цивилизации. Без энергетики у человечества нет будущего это очевидный факт. Однако современная энергетика наносит ощутимый вред окружающей среде, ухудшая условия жизни людей. Основа современной энергетики - различные типы электростанций. На заре развития отечественной индустрии, 70 лет назад, основная ставка была сделана на крупные ТЭС. В то время о влиянии ТЭС на окружающую среду задумывались мало, так как первоочередной задачей было получение электроэнергии и тепла. Технология производства электрической энергии на ТЭС связана с большим количеством отходов, выбрасываемых в окружающую среду. Сегодня проблема влияния энергетики на природу становится особенно острой, так как загрязнение окружающей среды, атмосферы и гидросферы с каждым годом всё увеличивается. Если учесть, что масштабы энергопотребления постоянно увеличиваются, то и соответственно увеличивается отрицательное воздействие энергетики на природу. Если в период становления энергетики в нашей стране в первую очередь руководствовались целесообразностью с точки зрения экономических затрат, то сегодня всё чаще при возведении и эксплуатации объектов энергетики на первый план выдвигаются вопросы их влияния на экологию.

Тепловые электростанции работают на относительно дешевом органическом топливе - угле и мазуте, это невосполнимые природные ресурсы. Сегодня основными энергетическими ресурсами в мире являются уголь(40%), нефть (27%) и газ (21%). По некоторым оценкам этих запасов хватит на 270, 50 и 70 лет соответственно и то при условии сохранения нынешних темпов потребления.

При сжигании топлива на ТЭС образуются продукты сгорания, в которых содержатся: летучая зола, частички несгоревшего пылевидного топлива, серный и сернистый ангидрид, оксид азота, газообразные продукты неполного сгорания. При зажигании мазута образуются соединения ванадия, кокс, соли натрия, частицы сажи. В золе некоторых видов топлива присутствует мышьяк, свободный диоксид кальция, свободный диоксид кремния, которые наносят значительный вред всему живому.

Загрязняют окружающую среду и сточные производственные воды ТЭС, содержащие нефтепродукты. Эти воды станция сбрасывает после химических промывок оборудования, поверхностей нагрева паровых котлов и систем гидрозолоудаления.

Окись серы, попадающая с выбросами в атмосферу, наносит большой ущерб животному и растительному миру, она разрушает хлорофилл, имеющийся в растениях, повреждает листья и хвою. Окись углерода, попадая в организм человека и животных, соединяется с гемоглобином крови, в результате чего в организме возникает недостаток кислорода, и, как следствие, происходят различные нарушения нервной системы.

Оксид азота снижает прозрачность атмосферы и способствует образованию смога. Имеющийся в составе золы пентаксид ванадия отличается высокой токсичностью, при попадании в дыхательные пути человека и животных, он вызывает сильное раздражение, нарушает деятельность нервной системы, кровообращение и обмен веществ. Своеобразный канцероген бензапирен может вызывать онкологические болезни.

ГЭС.

Самой крупной отраслью водопользования является гидро-энергетика. При сооружении равнинных ГЭС  отрицательным моментом является затопление огромных территорий. Для снижения площади затопления земель необходимо сооружение защитных дамб. Необходимо следить за уровнем воды в водохранилищах, что бы избежать временного затопления берегов; очищать ложе будущего водохранилища от кустарников, деревьев, и.т.д.; на водохранилищах создавать условия для развития рыбных хозяйств, так как ГЭС наносят ущерб не только сельскому хозяйству, но и рыболовному промыслу.

Все гидроэлектростанции  наносят колоссальный ущерб рыбному промыслу. Ранее  события шли в постоянной эволюционной последовательности: весеннее половодье, ход  рыбы на нерест, скатывание молоди в море. А в настоящее время гидроэлектростанции этот порядок нарушают. Половодье, называемое попуском воды, происходит среди зимы, к весне ледяной слой оседает на затопленные острова, придавливает зимующую рыбу в зимовальных ямах,  нарушая биологические сроки созревания икры. А это значит, что пройдёт два года прежде чем незрелая икра рассосётся и заложится новая.

Водохранилища повышают влажность воздуха, способствуют изменению ветрового режима в прибрежной зоне, атак же температурный и ледяной режим водостока. Это приводит к изменению природных условий, что сказывается на хозяйственной деятельности населения и жизни животных.

Производство работ по строительству ГЭС следует проэктировать с минимальным экологическим ущербом природе. При разработке необходимо рационально выбирать карьер, месторасположение дорог и т.д. По завершения строительства должны быть проведены работы по рекультивации нарушения земель и озеленение территории. Наиболее эффективным природоохранным мероприятием является инженерная защита. Строительство дамб сокращает территорию затопления земель, сохраняя её для сельскохозяйственного использования; уменьшает площадь мелководий; сохраняет естественные природные комплексы; улучшает санитарные условия водохранилища. Если строительство дамбы экономически не оправдалось, то мелководья можно использовать для разведения птиц или других хозяйственных нужд.

АЭС.Обычно, когда говорят о радиационном загрязнении, имеют в виду гамма-излучение, легко улавливаемое счетчиками Гейгера и дозиметрами на их основе. В то же время есть немало бета-излучателей, которые плохо обнаруживаются существующими массовыми приборами. Также как радиоактивный йод концентрируется в щитовидной железе, вызывая ее поражение, радиоизотопы инертных газов, в 70-е годы считавшиеся абсолютно безвредными для всего живого, накапливаются в некоторых клеточных структурах растений (хлоропластах, митохондриях и клеточных мембранах). Одним из основных выбрасываемых инертных газов является криптон-85. Количество криптона-85 в атмосфере (в основном за счет работы АЭС) увеличивается на 5 % в год. Еще один радиоактивный изотоп, не улавливаемый никакими фильтрами и в больших количествах производимый всякой АЭС - углерод-14. Есть основания предполагать, что накопление углерода-14 в атмосфере (в виде CO2) ведет к резкому замедлению роста деревьев. Сейчас в составе атмосферы количество углерода-14 увеличено на 25% по сравнению с доатомной эрой.

Важной особенностью возможного воздействия АЭС на окружающую среду является необходимость демонтажа и захоронения элементов оборудования, обладающих радиоактивностью, по окончании срока службы или по другим причинам. До настоящего времени такие операции производились лишь на нескольких экспериментальных установках.

При нормальной работе в окружающую среду попадают лишь немногие ядра газообразных и летучих элементов типа криптона, ксенона, йода. Расчёты показывают, что даже при увеличении мощностей атомной энергетики в 40 раз её вклад в глобальное радиоактивное загрязнение составит не более 1% от уровня естественной радиации на планете.

На электростанциях с кипящими реакторами (одноконтурными) большая часть радиоактивных летучих веществ выделяется из теплоносителя в конденсаторах турбин, откуда вместе с газами радиолиза воды выбрасываются эжекторами в виде парогазовой смеси в специальные камеры, боксы или газгольдеры выдержки для первичной обработки или сжигания. Остальная часть газообразных изотопов выделяется при дезактивации растворов в баках выдержки.

На электростанциях с реакторами, охлаждаемыми водой под давлением, газообразные радиоактивные отходы выделяются в баках выдержки.

Газообразные и аэрозольные отходы из монтажных пространств, боксов парогенераторов и насосов, защитных кожухов оборудования, ёмкостей с жидкими отходами выводятся с помощью вентиляционных систем с соблюдением нормативов по выбросу радиоактивных веществ. Воздушные потоки из вентиляторов очищаются от большей части аэрозолей на тканевых, волокнистых, зерновых и керамических фильтрах. Перед выбросом в вентиляционную трубу воздух проходит через газовые отстойники, в которых происходит распад короткоживущих изотопов (азота, аргона, хлора и др.).

Помимо выбросов, связанных радиационным загрязнением, для АЭС, как и для ТЭС, характерны выбросы теплоты, влияющие на окружающую среду. Примером может служить атомная электростанция «Вепко Сарри». Её первый блок был пущен в декабре 1972 г., а второй - в марте 1973 г. При этом температура воды у поверхности реки вблизи электростанции в 1973г. была на H4єC выше температуры в 1971г. и максимум температур наблюдался на месяц позже. Выделение тепла происходит также в атмосферу, для чего на АЭС используются т.н. градирни. Они выделяют 10-400 МДж/(мІ·ч) энергии в атмосферу. Широкое применение мощных градирен выдвигает рад новых проблем. Расход охлаждающей воды для типового блока АЭС мощностью 1100 МВт с испарительными градирнями составляет 120 тыс. т/ч (при температуре окружающей воды 14єC). При нормальном солесодержании подпиточной воды за год выделяется около 13,5 тыс. т солей, выпадающих на поверхность окружающей территории. До настоящего времени нет достоверных данных о влиянии на окружающую среду этих факторов.

На АЭС предусматриваются меры для полного исключения сброса сточных вод, загрязнённых радиоактивными веществами. В водоёмы разрешается отводить строго определённое количество очищенной воды с концентрацией радионуклидов, не превышающей уровень для питьевой воды. Действительно, систематические наблюдения за воздействием АЭС на водную среду при нормальной эксплуатации не обнаруживают существенных изменений естественного радиоактивного фона. Прочие отходы хранятся в ёмкостях в жидком виде или предварительно переводятся в твёрдое состояние, что повышает безопасность хранения.

Билет 15.Элементы промыш. электроники – конденсаторы.

Конденсатор – это устройство для накопления заряда. Состоит из двух проводников – обкладок, разделённых диэлектриком.

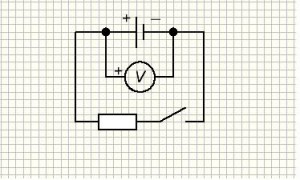

Обозначение на схеме:

 Свойство конденсатора - накапливать и удерживать электрические заряды характеризуется его емкостью. Чем больше емкость конденсатора, тем больше накопленный им заряд.

Электроемкостью системы из двух проводников называется физическая величина, определяемая как отношение заряда q одного из проводников к разности потенциалов Δφ между ними:

В системе СИ единица электроемкости называется фарад (Ф):

Простейший конденсатор – система из двух плоских проводящих пластин, расположенных параллельно друг другу на малом по сравнению с размерами пластин расстоянии и разделенных слоем диэлектрика. Такой конденсатор называется плоским.

В зависимости от применяемого диэлектрика конденсаторы бывают бумажными, слюдяными, воздушными. Используя в качестве диэлектрика вместо воздуха слюду, бумагу, керамику и другие материалы с высокой диэлектрической проницаемостью, удается при тех же размерах конденсатора увеличить в несколько раз его емкость. Для того чтобы увеличить площади электродов конденсатора, его делают обычно многослойным.

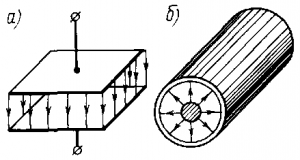

Рис. 182. Плоский (а) и цилиндрический (б) конденсаторы

В электротехнических установках переменного тока обычно применяют силовые конденсаторы. В них электродами служат длинные полосы из алюминиевой, свинцовой или медной фольги, разделенные несколькими слоями специальной (конденсаторной) бумаги, пропитанной нефтяными маслами или синтетическими пропитывающими жидкостями. Ленты фольги 2 и бумаги 1 сматывают в рулоны (рис. 185), сушат, пропитывают парафином и помещают в виде одной или нескольких секций в металлический или картонный корпус. Необходимое рабочее напряжение конденсатора обеспечивается последовательным, параллельным или последовательно-параллельным соединениями отдельных секций.

Способы соединения конденсаторов. Конденсаторы можно соединять последовательно и параллельно. При последовательном

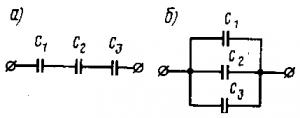

Рис. 187. Последовательное (а) и параллельное (б) соединения конденсаторов.

Применение: Конденсаторы находят применение практически во всех областях электротехники.

1.Конденсаторы (совместно с катушками индуктивности и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п.

2.При быстром разряде конденсатора можно получить импульс большой мощности, например, в фотовспышках, электромагнитных ускорителях,импульсных лазерах с оптической накачкой, генераторах Маркса, (ГИН; ГИТ), генераторах Кокрофта-Уолтона и т. п.

3.Так как конденсатор способен длительное время сохранять заряд, то его можно использовать в качестве элемента памяти или устройства хранения электрической энергии.

4.Измерителя уровня жидкости. Непроводящая жидкость заполняет пространство между обкладками конденсатора, и ёмкость конденсатора меняется в зависимости от уровня

5.Аккумуляторов электрической энергии. В этом случае на обкладках конденсатора должно быть достаточно постоянное значения напряжения и тока разряда. При этом сам разряд должен быть значительным по времени. В настоящее время идут опытные разработки электромобилей и гибридов с применением конденсаторов. Так же существуют некоторые модели трамваев в которых конденсаторы применяются для питания тяговых электродвигателей при движении по обесточенным участкам.

Билет 16.Диэлектрики.

Диэлектрики (изоляторы) – вещества, которые плохо проводят или совсем не проводят электрический ток. К диэлектрикам относят воздух, некоторые газы, стекло, пластмассы, различные смолы, многие виды резины.

В таких телах нет свободных электрически заряженных частиц, способных перемещаться в теле под действием внешнего электрического поля. Вещества, не содержащие свободных электрически заряженных частиц, называют диэлектриками или изоляторами.

Виды:
