Вопросы к РК 2 дисциплина МП

1. Запишите в текстовом виде (на разговорном языке) программу сложения трех чисел 10+5+18=33

• Пусть требуется выполнить простую операцию сложе­ния трех чисел, например

10+5+18 = 33₁₀.

• Короткая и простая микропрограмма выполнения этой операции мог­ла бы быть записана в следующей последовательности.

• Команда 1: загрузить (LOAD) первое число (10₁₀) в ЦП.

• Команда 2: сложить (ADD) второе число (5₁₀) с первым.

• Команда 3: сложить (ADD) третье число (18₁₀) с двумя предыдущими.

• Команда 4: поместить (STORE) сумму (33₁₀) в ячейку па­мяти 2000Н.

2. Запишите диаграмму команды LOAD. Сколько байт занимает эта команда в листинге программы сложения трех чисел 10+5+18=33.

3. Изобразите диаграмму команды ADD. Сколько байт занимает эта команда в листинге программы сложения трех чисел 10+5+18=33..

4. Изобразите диаграмму команды STORE. Сколько байт занимает эта команда в листинге программы сложения трех чисел 10+5+18=33..

5. Запишите листинг программы сложения трех чисел 10+5+18=33 на языке АССЕМБЛЕР

6. Изобразите схему выводов эмп.Сколько выводов у эмп, какой тип корпуса.

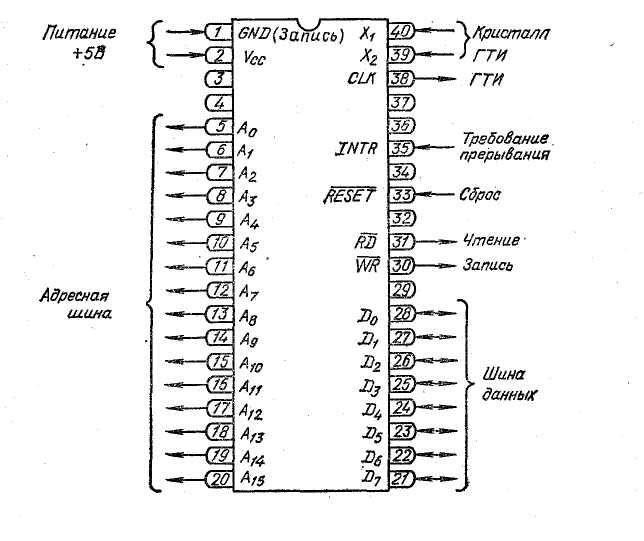

• Схема выводов такого МП представлена на рис. 5.4. Микропроцессор заключен в DIP-корпус с 40 двухрядными выводами. Эта ИС питается напряжением +5 В по выводам 1 и 2

7. Изобразите схему выводов эмп. Для чего предназначены выводы х1 х2

Выводы X₁ и Х₂ вверху справа предназначены для подсоединения кристалла управления частотой ГТИ МП. Для наиболее распространенных устройств характерно наличие ГТИ на кристалле МП, тогда как для более старых устройств был необходим внешний ГТИ. Выход CLK. (вывод 38) предназначен для выдачи сигналов ГТИ в систему. Частота сигнала на выводе 38 (CLK), очевидно, подчинена частоте внутреннего ГТИ.

8. Изобразите схему выводов ЭМП. Укажите номера выводов использующихся под АШ. Дайте определение АШ.

Адресная шина системы будет подсоединена к выводам ИС А_о—А₁₅ (рис. 5.4). Эти 16 адресных линий (может быть и другое количество) могут обеспечить доступ к 65 536 (2¹⁶) ячейкам памяти или портам ВВ

9. Изобразите схему выводов эмп. Укажите номера выводов использующихся под шд. Дайте определение шд.

Вывод 30 является выходом управления записью. Сигнал L-уровня на выходе WR указывает, что данные, имеющиеся на шине данных, должны быть записаны в область памяти или выбранное УВВ. Выход управления считыванием RD (вывод 5) активизируется L-сигналом, который указывает, что избранные места в памяти или УВВ должны быть считаны.

10. Изобразите схему выводов ЭМП. Какой вывод управляет записью в МП. Опишите его работу. Поток данных и команд от микропроцессора и в него обеспечивается выводами D_o—D₇ на ИС рис. 5.4. Эти выводы (21—28) двунаправленные, т. е. являются то выходами, то входами. Кроме того, обычно они могут переводиться в третье состояние (высокого сопротивления).

11. Изобразите схему выводов ЭМП. Какой вывод управляет чтением из МП. Опишите его работу. Вывод 30 является выходом управления записью. Сигнал L-уровня на выходе WR указывает, что данные, имеющиеся на шине данных, должны быть записаны в область памяти или выбранное УВВ. Выход управления считыванием RD (вывод 5) активизируется L-сигналом, который указывает, что избранные места в памяти или УВВ должны быть считаны.

12. Изобразите схему выводов ЭМП. Какой вывод управляет сбросом МП. Опишите его работу. Результатом активизации входа сброса (рис. 5.4) является остановка работы МП по текущей программе и переход к подпрограмме сброса.

Сигнал L-уровня на входе RESET МП сбрасывает счетчик команд до заранее предопределенного адреса, например 0000Н. Другие внутренние регистры МП могут быть также сброшены или их содержимое изменяется в течение операции сброса.

13. Изобразите схему выводов эмп. Какие выводы подают питание на мп..

14. Изобразите схему выводов ЭМП. Какой вывод управляет прерыванием МП. Опишите его работу. Результатом активизации входа сброса (рис. 5.4) является остановка работы МП по текущей программе и переход к подпрограмме сброса.

Сигнал L-уровня на входе RESET МП сбрасывает счетчик команд до заранее предопределенного адреса, например 0000Н. Другие внутренние регистры МП могут быть также сброшены или их содержимое изменяется в течение операции сброса.

Интерфейс ввода выдает сигнал требования прерывания в направлении МП (см. 1 в кружке на рис. 5.5).

Микропроцессор завершает выполнение текущей команды, находящейся в памяти по адресу 2006Н.

Поскольку управление должно обеспечить последующее

15. Что такое прерывание и для чего оно служит в ЭМП. Прерывание является очень нужным способом, позволяющим периферии вмешаться и заставить МП выполнять требуемую операцию почти сразу. Многие микропроцессоры обладают одним или несколькими прерываниями. Входы прерывания могут быть названы также сбросами, новым запуском, маскируемыми прерываниями или сетками.
