Министерство образования Российской Федерации

Тульский государственный университет

Кафедра Горных технологий и механизации горных пород

Инженерная Геодезия

Лабораторная работа

Подготовка данных и выполнение разбивки основных осей типовых зданий

Для студентов дневной и вечерней форм обучения

Методические указания

Тула 2000

Введение

Целью методических указаний является познакомить с этапами работ по выносу основных осей типовых зданий в натуру, научить выполнять подготовку данных для разбивки осей, закрепить на­выки составления разбивочных чертежей, построения на местно­сти проектных углов и расстояний, освоить методику закрепления осей, научить разбираться и уметь составлять исполнительные чертежи и схемы благоустройства

1. Сведения об одностадийном проектировании.

Одностадийное проектирование применяется для технически несложных объектов или типовых зданий, имеющих проекты и требующих только привязки их к местности.

Невысокие здания (до 5 этажей), как правило, разбивают от су­ществую­щей застройки, используя стороны и углы зданий. Необходимые разбивочные данные получают графически с планов.

Подготовка данных для разбивки зданий повышенной этажности (6-15 этажей) осуществляется графо-аналитическим способом, т. е. графически определяют координаты исходных точек пересечения осей, а из вычислений – расстояния и углы разбивочных элементов. В случае проектирования высотных зданий (свыше 15 этажей) все необходимые данные для геодезической подготовки и разбивки получают из вычислений, т. е. аналитически.

2. Оси зданий и сооружений.

Различают три вида осей зданий и сооружений: главные, основные и вспомогательные. Главные оси - это две взаимно перпендикулярные линии, относительно которых здание или сооружение располагается симметрично. На генеральном плане оси обозначаются римскими цифра­ми.

Основными называются оси, ограничивающие общий контур (габа­рит) здания. Одни из них - продольные, обозначаются буквами, а пер­пендикулярные к ним – поперечные - арабскими цифрами (рис.1).

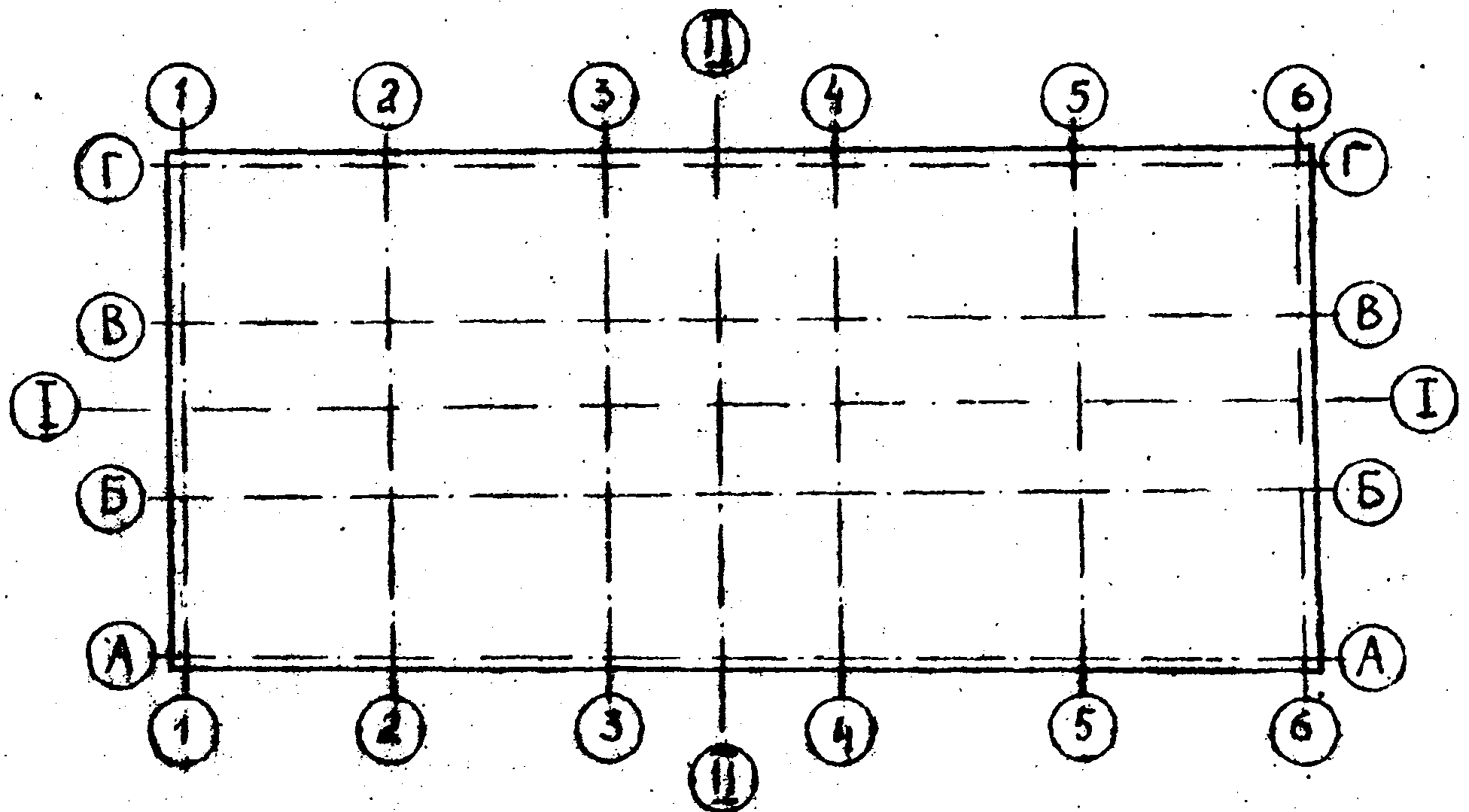

Рис.1. Главные и основные оси здания.

На рис.1 главными являются оси I-I и II-II, основными А-А, Г-Г, 1-1 ,6-6.

Вспомогательные или разбивочные оси служат для детальной раз­бивки частей и элементов зданий. На рис.1 это Б-Б, В-В, 2-2, 3-3, 4-4, 5-5.

3. Типовые задачи, решаемые в процессе проектирования.

3.1. Графическое определение координат точек на плане.

Для определения координат т. А (рис. 2) необходимо измерить приращения координат x и у с помощью измерителя и масштабной линейки.

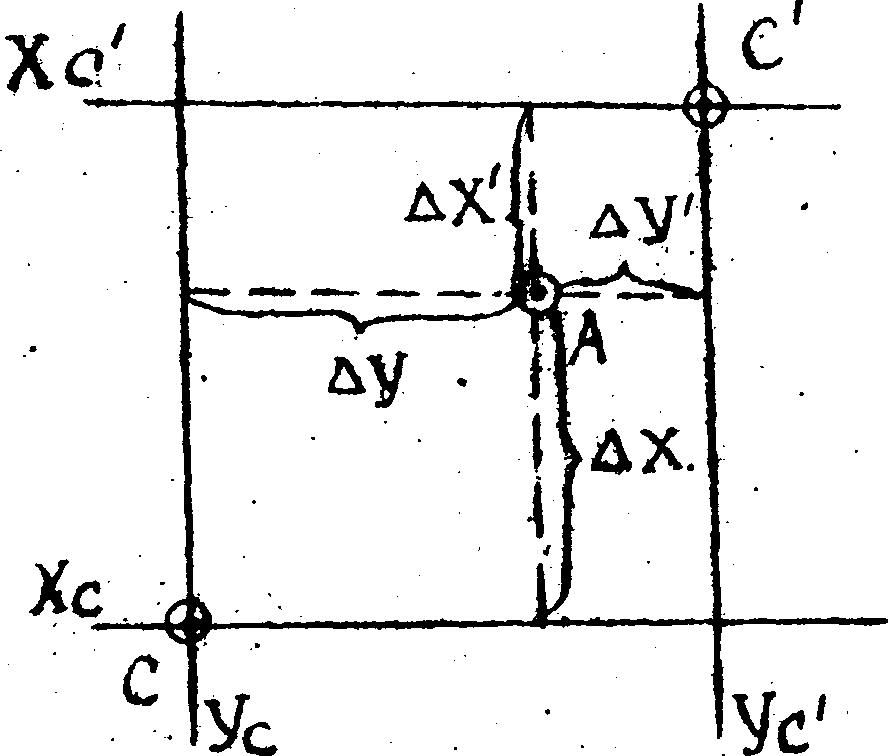

Рис.2. Определение координат т. А на плане

, (1)

где - коэффициенты деформации бумаги

, (2)

где - теоретическая длина стороны координатной сетки и её измеренное значение соответственно, взятое вдоль оси X (для ) или Y (для ).

Определение координат т. А контролируют по формулам

(3)

3. 2. Решение прямой геодезической задачи.

Прямая, геодезическая задача требует определить координаты точки В, зная исходные координаты т. А ( ), горизонтальное проложение между т.А и т. В ( ) и дирекционный угол между этими точками ( ):

(4)

где (5)

Знаки приращений определяют по знакам и или по табл. 1.

Таблица 1.

ЗНАКИ ПРИРАЩЕНИЙ КООРДИНАТ В ЗАВИСИМОСТИ

ОТ ЗНАЧЕНИЯ ДИРЕКЦИОННОГО УГЛА

Значение дирекционного угла	Знаки
1 четв. С – В 0-90	+	+
2 четв. Ю – В 90-180	-	+
3 четв. Ю – З 180-270	-	-
4 четв. С – З 270-360	+	-
