Координати для розбивки осей струминонапрямних дамб

Номер точки ліва дамба права дамба

X У X У

1 15,249 9,428 17,129 10,590

2 15,111 8,127 16,974 9,129

3 14,737 6,807 16,553 7,646

4 14,132 5,716 15,874 6,421

5 13,317 4,665 14,959 5,240

6 12,391 3,745 13,919 4,207

7 11,379 2,976 12,782 3,343

8 10,223 2,286 11,483 2,568

9 9,034 1,669 10,148 1,875

10 7,785 1,268 8,745 1,424

11 6,570 0,880 7,380 0,989

12 5,289 0,572 5,941 0,642

13 4,008 0,329 4,502 0,369

14 2,694 0,151 3,026 0,170

15 1,380 0,039 1,550 0,044

16 0,000 0,000 0,000 0,000

17 -1,261 0,033 -1,417 0,037

18 -2,582 0,131 -2,900 0,148

19 -3,889 0,269 -4,369 0,303

20 -5,197 0,407 -5,838 0,458

21 -6,504 0,539 -7,306 0,605

22 -7,812 0,677 -8,775 0,760

Довжина дамби: верхової = 3,0 R, низової = 1,2 R.

= 1,2 • = 1,2 • 6,57 =7,88м = 1,2 • = 1,2 • 7,38 =8,86м

Для забезпечення плавного обтікання потоком голови струминонапрямної дамби до неї треба додати вхідний елемент у вигляді дуги круга з радіусом

R= 0,2 ,

де - значення ординати в точці 1. Таким чином, кругова дуга з’єднується з віссю дамби в точці 1. Центр кривизни знаходиться на відтинку прямої, паралельної осі Ох на відстані г від точки 1. Центральний кут кругової дуги становить 120°.

= 0,2 =0,2⋅ 9,428=1,89 м

= 0,2 =0,2⋅10,590=2,12 м

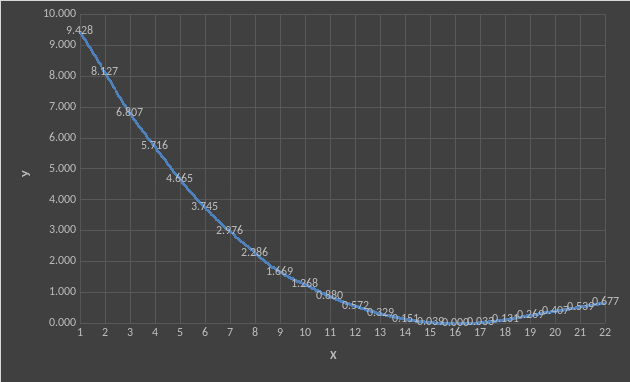

Ліва дамба

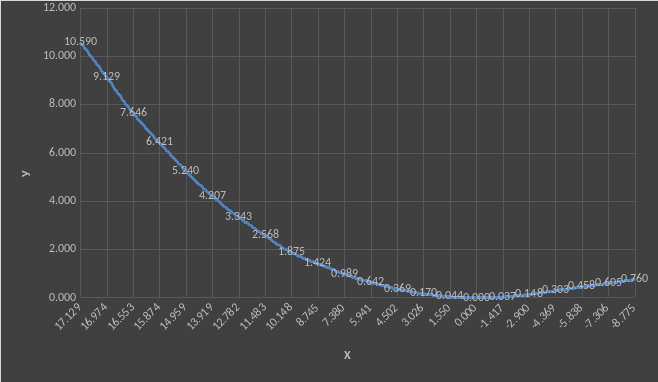

Права дамба
