26. Лічильники зі змінним коефіцієнтом рахунку

Лічильники зі змінним коефіцієнтом рахунку (керовані дільники частоти) це програмовані лічильники з входом для перемикання коефіцієнта, на який можна розділити вхідну тактову частоту.

Наприклад, схема К155ІЕ8 має виходи Q, , а також вихід перенесення вих (після підрахунку 63-го імпульсу). Тактова частота подається на вхід С. Максимальний коефіцієнт розподілу 64. Для зменшення цього коефіцієнта служать шість входів Е0-Е5.

Вихідна частота розраховується за рівнянням

Значення кожного коефіцієнта E_i може бути 1 або 0.

Сигнал дозволу по входу - . Зупинити ділення можна, подавши на вхід напругу високого рівня. Загальне скидання з зупинкою ділення здійснюється високим рівнем по входу R.

Для послідовного з'єднання лічильників служить вхід СЕР (нарощування).

27. Генератори електричних сигналів на логічних елементах

Генератори імпульсних сигналів, або генератори імпульсів, призначені для отримання від джерела живлення постійної напруги електричних коливань несинусоїдальних форми. Імпульсні генератори діляться на генератори прямокутних, пилоподібних імпульсів та імпульсів деяких інших форм / трапецеїдальних, трикутних та ін /.

Імпульсні генератори можуть працювати в трьох основних режимах: - Автоколивальних; - Очікуючих; - Синхронізації.

Автоколивальні генератори імпульсів після самозбудження генерують послідовність імпульсів, параметри яких / амплітуда, частота повторення, тривалість, скважність / визначаються тільки параметрами елементів схеми генератора.

Очікуючі генератори формують імпульси, період повторення яких визначається періодом повторення запускаючих імпульсів, а параметри кожного імпульсу залежать лише від параметрів схеми генератора.

У режимі синхронізації генератор виробляє імпульси, частота яких дорівнює або кратна частоті синхронізуючого сигналу. Тому такі генератори часто використовуються як дільники частоти. Параметри прямокутних імпульсів.

Прямокутними називають імпульси, у яких тривалість фронту / АВ / і спаду - зрізу / СД / набагато менше тривалості самого імпульсу. Якщо тривалість фронту і зрізу порівнянні з довготривалістю імпульсу, то імпульс називається трапецеїдальним.

А - амплітуда імпульсу; t_u - тривалість імпульсу; t₀ - тривалість паузи; Т - період частоти проходження;     - частота проходження;   - скважність; t_ф -тривалість фронту імпульсу; t_с - тривалість спаду імпульсу.

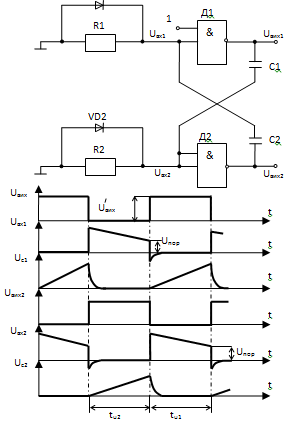

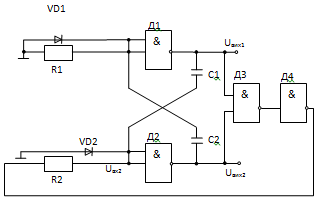

28. Автоколивальні генератори прямокутних імпульсів / мультивібратори / Автоколивальним мультивібратором називається пристрій, який не має жодного стійкого стану, а періодично знаходиться в одному з двох квазістійких станів, перехід до яких відбувається лавиноподібно. Мультивібратори працюють в режимі автоколивань. Параметри генеруючи імпульсів залежать від параметрів компонентів мультивібратора. Нехай на виході вентиля Д1 логічна 1, на Д2 логічний 0 / відрізок часу t_u1 /. Конденсатор С1 заряджається вихідним струмом елемента Д1 через резистор R2 / діод VD2 / закритий /. Поки струм заряду великий, падіння напруги на резисторі велике і більше U пор. Тому Д2 відкритий, а конденсатор С2 повністю розряджений через відкриті елемент Д2 і діод VD1.

Елемент Д2 і VD1 діод. Такий стан зберігається до тих пір, поки струм заряду конденсатора не зменшиться до такої величини, що напруга на вході Д2 досягне порогового значення. При цьому елемент Д2 закривається і його вихідна напруга збільшується. Зростання U_вих3 передається через конденсатор С2 на вхід елемента Д1. Останній починає відпиратися і розвивається лавиноподібний процес зміни струмів і напруг, що завершується повним замиканням елемента Д2 і відкриттям елемента Д1 мультивібратор переходить у інший квазістійкий стан. Тепер буде заряджатися C2 через резистор R1, а конденсатор швидко розряджатися через відкриті елемент D1 і діод VD1.

Загальна тривалість вихідних імпульсів визначається з

де R1_вих - вихідний опір закритого елементу. Зазвичай R1 = R2 = R: C1 = C2 = C. Тоді період автоколивань

Діоди VD1 і VD2 служать для зменшення часу розряду конденсаторів С1 і С2. В деяких серіях елементів / 155.555. 130 / вони передбачені в структурі самих мікросхем.

29.Чекаючі генератори прямокутних імпульсів / одновібратори / Чекаючі генератори прямокутних імпульсів призначені для формування прямокутного імпульсу заданої тривалості при надходженні на вхід короткого запускаючого імпульсу або фронту, або спаду імпульсу.

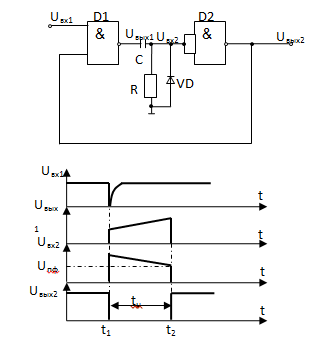

У початковому стані на U_вх1 подана напруга логічної одиниці. Величина U_вх2 = 0, тому що в усталеному режимі конденсатор являє собою розрив для постійного струму, і на вхід елемента D2 через резистор R підключено напругу землі. На виході D2 логічна 1, яка по ланцюгу ОС подається на другий вхід елемента D1. На виході D1 логічний 0, конденсатор С розряджений. Стан схеми стійкий. У момент t₁ напруга U_вх1 = 0. Напруга на виході D1 стає рівною логічній 1, і так як в перший момент заряд на конденсаторі не змінюється, вона повністю надходить на вхід елемента D2, перекидаючи його в нульовий стан. Цей нуль по ланцюгу ОС поступає на другий вхід D1, забезпечуючи логічну одиницю на виході D1 після закінчення вхідного імпульса U_вх1. Схема переходить в квазістійкий стан, тривалість якого визначається параметрами задаючої час RC ланцюга. У міру заряду конденсатора С струм заряду зменшується і напруга на резисторі R, рівна U_вх2, падає. У момент t₂, коли U_вх2 = U_пор, напруга на виході D2 починає зростати, що призводить до зменшення напруги U_вих1, а значить, ще більшого зменшення U_вх2. Схема стрибком повертається в початковий стан і готова до побудови циклу роботи після швидкого розряду конденсатора С через відкритий вентиль D1 і діод VD.

Тривалість імпульсу дорівнює
