Исходные данные на выполнение курсовой работы.
Изучаемая машина: Автокран КС-3577-3К.
Подъем стрелы.
Нагрузка на выходе: Т = 250 Н
Скорость: V = 23 м/с
Температура окружающей среды: t = 00 C
Протяженность гидролинии:
Всасывающей: Lвс = 1,5 м
Напорной: Lнп = 2 м
Исполнительной: Lип = 6,5 м
Сливной: Lсл = 3 м

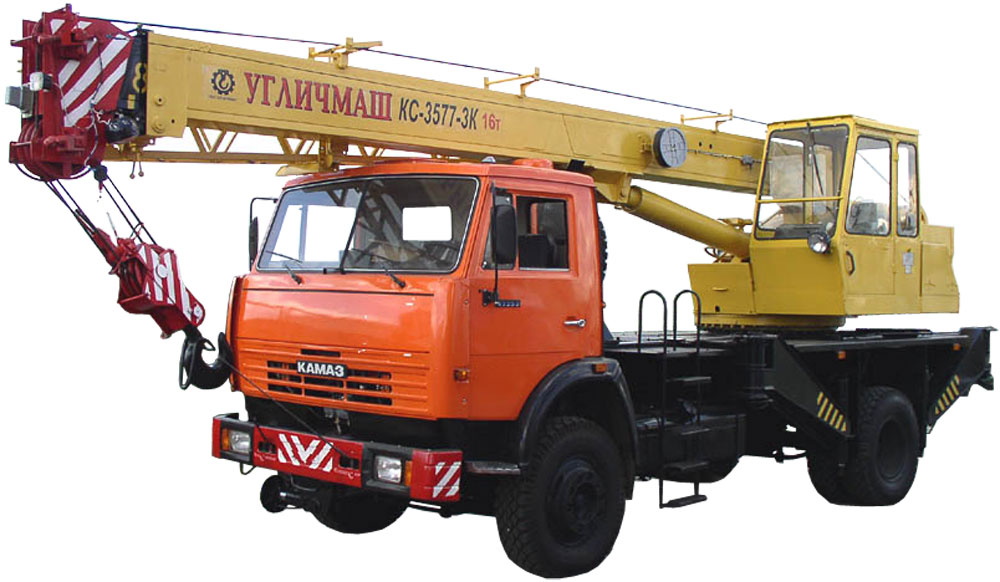

Кран автомобильный кс-3577-3к.
Выбор рабочей жидкости.
Рабочая жидкость выбирается исходя из назначения гидропривода и условий
его работы. Для обеспечения работоспособности гидрооборудования рабочая
жидкость должна иметь температуру застывания на 10…150С ниже возможной
рабочей температуры, вязкость при +500С – не менее 10сСт, при -400С – не более
1500ССт. Лучшей считается рабочая жидкость, вязкость которой мало зависит от
температуры.
Выбираем по исходным данным марку рабочей жидкости – МГ-30.
Техническая характеристика рабочей жидкости.
Марка масла
|
Плотность при 200С кг/м3 |
Вязкость при 500С, сСт |
Температура застывания 0С |
Температура вспышки С 0С |
МГ – 30 ТУ 3810150-70 |
885 |
27…33 |
-35 |
190 |
Определение мощности гидропривода и подачи насоса.
Мощность гидродвигателя проектируемого привода определяется по заданной
нагрузке и скорости движения.
Для приводов вращательного движения:
;
где Nц – мощность на штоке цилиндра, Вт;
Vц – скорость движения штока цилиндра, м/с;
Тц – нагрузка на штоке гидроцилинлра, Н;
Nц = 0,23 ·250000 =57500 Вт
Определим мощность гидромотора:
Nн = Nц · Кзп = 57500 ·1,1 = 63250 Вт.
где Nн – мощность насоса, Вт;
Nгм –мощность гидромотора, Вт;
Кзп – коэффициент запаса, учитывающий потери энергии в гидроприводе (для
гироприводов работающих в легком и средних режимах Кзп=1,1…1,2, при
работе привода в тяжелом и весьма тяжелом режиме Кзп=1,2…1,3 ).
Подача
насосов рассчитывается:
;
где Qн – подача насоса, м3/с;
Рн – рабочее давление насоса, Па;
0,00316
м3/с;
– принимаем
20 МПа = 20·106
Па;
Qн = 3,16 л/с =189,6 л/мин.
По мощности Nн и подаче Qн выбирается марка насоса: аксиально-поршневой нерегулируемый насос 310.3.160 со стальным блоком цилиндров.
Технические характеристики аксиально-поршневого нерегулируемого насоса.
Рабочий объем, см3/об 250 |
Марка насоса |
310.3.250 |
|
Частота вращения, n, мин-1, - минимальная - номинальная - максимальная при минимальном давлении на входе
- максимальная при давлении на входе 0,2Па не менее |
228 960 1500
2100 |
Подача, Q, л/мин, - номинальная - максимальная |
228 525 |
Давление на выходе, Р, МПа, - номинальное - максимальное |
20 35 |
Давление на входе, Р, МПа, - минимальное |
0,08 |
Мощность, Nmax, кВт, - номинальное - максимальное
при ∆Р = 45 МПа при ∆Р = 40 МПа при ∆Р = 35 МПа при ∆Р = 25 МПа |
82,5
367 326 385 204 |
Коэффициент подачи |
0,95 |
КПД полный |
0,91 |
Масса без рабочей жидкости, кг, |
65 |
Действительная
подача рассчитывается по данным, взятым
из технической характеристики насоса:
где
– рабочий объем насоса,
– коэффициент
подачи насоса;
– номинальная
подача насоса;
