5) Световая отдача

, кдс/Дж. (8.7)

Зависимость засвечивания от энергии вспышки

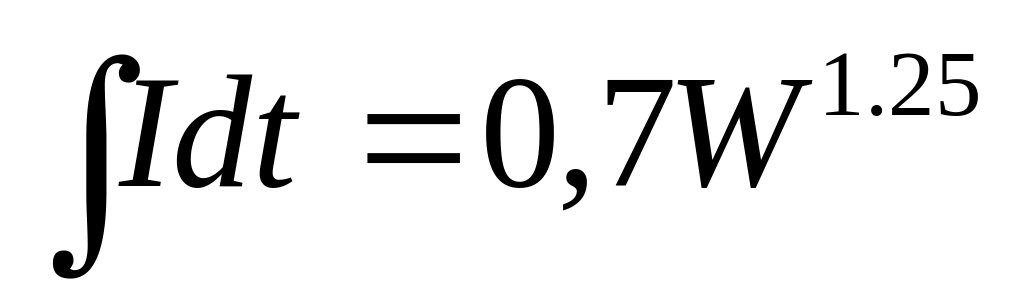

W = cU_с²/2 для основных типов импульсных ламп выражается уравнением:

(8.8)

Тогда для коэффициента световой отдачи справедливо выражение:

(8.9)

Зависимость световой отдачи от напряжения и от емкости, входящих сомножителями в выражение для энергии конденсатора:

(8.10)

где U₀ – напряжение, В; C₀ – емкость, мкФ.

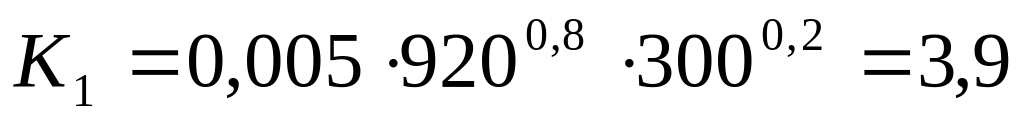

Применительно к самолетному маяку СМИ-2КМ по уравнению (8.10) получим , кдс/Дж.

6) Длительность вспышки  и амплитуда силы света, I

Для трубчатых ИЛ длительность вспышки зависит от параметров разряда конденсатора:

Амплитуда силы света I_max при прочих равных условиях пропорциональна амплитуде силы тока i_max

=

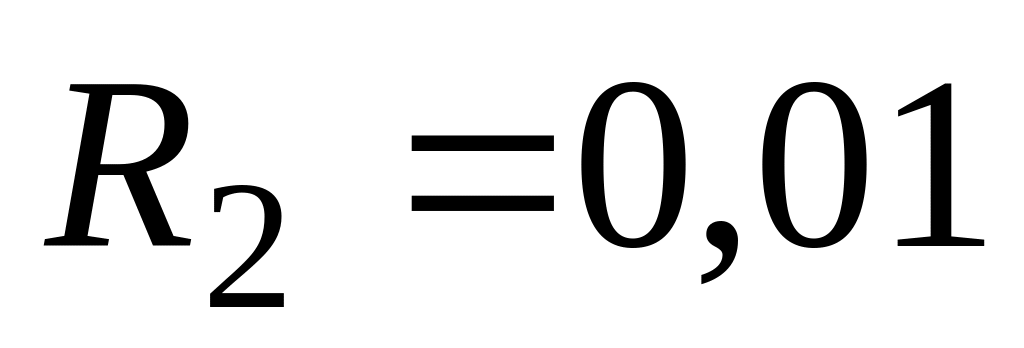

где – общее сопротивление электрической цепи (для импульсного огня на самолете Ил-18 сопротивление электродов Ом, конденсаторов Ом, соединительных проводов Ом).

7) Мощность лампы

Средняя мощность  Р, выделяемая в лампе и определяющая ее нагрев, вычисляется по формуле:

где – максимальная частота вспышки, для ИФК-2000 Гц при энергии вспышки W=500 Дж (рис. 8.3).

47. Какими параметрами определяют» основные характеристики ламп в импульсных маяках?

Технические данные.

Напряжение питания – 115 В 5%.

Частота сети питания – 400 Гц +7% -5%.

Частота вспышек каждого светильника - 45 10 вспышек в минуту. Энергия зарядов основных конденсаторов (С8) – не менее 100Дж.

Дальность видимости ясной ночью – 60 км.

Масса комплекта СМИ-2КМ – не более 13,5 кг.

Нормальная работа маяка обеспечивается в условиях.

Температура окружающей среды – от (- 60 ^оС) до (+ 60 ^оС) и после пребывания внерабочем состоянии при (+ 80 ^оС).

Относительная  влажность  воздуха при температуре +40 ^оС – 95 98 %. Высота над уровнем моря – до 1500 м.

Вибрация мест скрепления блока и светильников от 10 до 300Гц.

Допускается: четырехкратная ударная перегрузка с частотой – 40-100 ударов в минуту; замена блока питания и перемены места светильников; циклическое изменение температуры от минус 60 ^оС до плюс 80 ^оС.

Рис.8.3

48. Расскажите, как работает принципиальная электрическая схема импульсного маяка.

Принцип действия импульсного маяка

Действие маяка основано на периодическом заряде блока основных конденсаторов С8 от сети переменного тока через кремневые выпрямительные диоды VD1 - VD6 и проходные конденсаторы С1 – С6 с периодическим разрядом его на импульсные лампы Л1 и Л2.

Схема утроения (рис.8.5) работает следующим образом. В первый полупериод, когда “+” на клемме 2, заряжается конденсатор С2 через диод Д3 до напряжения .

Во второй полупериод, когда “+” на клемме 1 и заряжается конденсатор С5 до напряжения , так как напряжение на нем складывается из напряжения сети и напряжения на конденсаторе С2.

В третий полупериод “+” снова на клемме 2, а напряжение сети складывается с напряжением на конденсаторе С5, в результате чего конденсатор С1 заряжается до напряжения . Нижняя половина схемы работает аналогично, начиная с “+” на клемме 1. Напряжения верхней и нижней схемы утроения складываются. В результате общее напряжение на конденсаторе С8 является суммой напряжений на конденсаторах С1 и С4, т.е.

В.

Рис.8.5
