ЖД сұлбасы 2 симметриялы тұйық контурды көрсетеді, оларға Кирхгофтың екінші заңы бойынша келесідей теңдеу құруға болады:
⎧ 1 ⎧ 1
⎪U&
д1
2
U&
2
U&1
0
⎨
⎪U& д1 U&1 2 U& 2
⎨
(3.30)
⎪
⎩д2
1 U&
2 2
U&1 0
⎪U&
⎪
U&1
1 U&
2 2
ЖМ тербелісін ЖМ, АМ тербелісіне түрлендіру принципі контурдағы кіріс сигнал жиілігінің өзгеруіне негізделген.
Үш жағдайды қарастырайық:
ƒс=ƒ0.
1/СССВ>>ZРК2 шарты орындалса, байланыс тоғы İСВ U&1-дан 90º-қа озады.
Егер ƒс=ƒ0 болса екінші контурдың таза активті кедергісі бар осыған орай фазасы бойынша байланыс тоғымен İСВ U& 2 = İСВZРК2 сәйкес келеді İСВ (сүрет. 3.73).
U&1
U& 2
İСВ
Рис. 3.73
3.30 формулаларын қолдана отырып, U& д1 және U& д2 графигін анықтаймыз
|U& д1 |=|U& д2 |; |U& 01 |=|U& 02 |. Бұл кернеулер қарама-қарсы полярлыққа ие, яғни U0=0.
1/2U&
2
1/2U& 2
Uд2 = U& д1 +1/2U& 2
Uд1 = U& д1 -1/2U& 2
3.74 Сурет
ƒС>ƒ0 ZРК2 кедергісі активті-индуктивтілік мінезге ие болады. (3.75 сурет). U& 2
İСВ –дан (қа қалады (3.76 сурет).
ХК2
ƒ ƒ` ƒ
ƒ0
3.75 Сурет
İСВ
U& 2
U&1
U& д 2
1/2U& 2
1/2U& 2
U& д1
3.76 Сурет
Аналогиялық түрде қарастырсақ бірінші жағдайда |U& д2 |>|U& д1 |; |U& 02 |>|U& 01 | осы бізде бар. Детектор шығысында U0>0 кернеуі пайда болады.
ƒ``<ƒ0. ZРК2 кедергісі активті-индуктивтілік мінезге ие (3.75 сурет);
U& 2
İСВ -ны ( бұрышқа озады (3.77 сурет).
U&1
1/2U& 2
İСВ
1/2U& 2
U&
д1
U& 2
3.77 Сурет
U& д 2
|U& д1 ||U& д2 |; |U& 01 ||U& 02 |. Детектор шығысында U00 кернеуі пайда болады.
Осыған орай, модуляцияланатын сигнал заңы бойынша кіріс сингал жиілігінің өзгеруі детектор шығыс кернеуі қосымша АМ ие болады.
Байланысқан контурлардағы жиіліктік детекторлар тасмалдаушы жиілігі детекторлық мінездеменің сызықтык учаскісіне ие болады F(ƒ), бірақ бұл учаскінің жиілік диапазоны өте аз ( бірнеше кГц). Осыған орай мұндай детекторлар тар жолаұты байланыс жүйелерінде қолданылады.
Жиіліктік телеграфтауда тербелістерді детекторлеу
ЖТ сигналдарын детекторлеу кезінде жиіліктік детектордың міндеті екі жиілікті тізбектей радиоимпуль түрлендіру, мысалы; ƒБ және ƒВ, сәйкес тізбектей видеоимпуль, яғни телеграфтық сигналдың тұраұты кернеуі (тоқ/посылка), мысалы; ƒБ радиоимпульс жиілігі нөлдік посылкаға «0» сәйкес келеді, ƒВ радиоимпульс жиілігі «1» пасылкаға ие болады.(3.78 сурет).
UЧТ
ƒВ
ƒВ
1
1
ƒВ ƒБ
ƒБ ƒВ
UТГ
1 0 0 1 t
3.78 Сурет
ЖТ сигналын детекторлеу кезінде келістірілген ажырату контулры ЖД сұлбасы қолданылады. Бір контуры ƒВ жиілігіне орнатылады, ал екіншісі ƒБ жиілігіне орнатылады (3.79 сурет).
ЖД шығыс кернеуі телеграфты аппаратың басқару тізбегіне беріледі.
ƒБ
U0
U0 1 0 1 1 0 1
t t
ƒВ
ƒ
t
3.79 Сурет

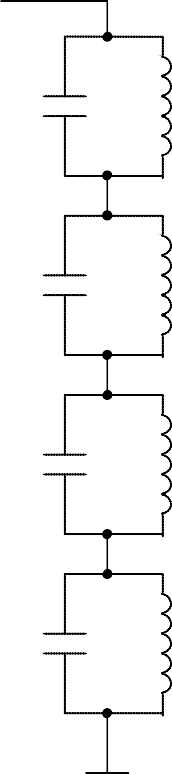

Екі еселенген жиіліктік телеграфтауында детектор кірісіне 4 жиілігі бар радиоимпуль беріледі, мысалы; ƒА, ƒБ, ƒВ, ƒГ. Осыған орай сұлбада 4 контур болуы керек.
Детектор міндеті қабылданған кодалауға байланысты екі телеграфты арнада тұрақты кернеу тудыру болып келеді. (3.1 кесте).
3.1 кесте
-
ƒ
IК
IIК
ƒА
- «0»
- «0»
ƒБ
- «0»
+ «1»
ƒВ
+ «1»
- «0»
ƒГ
+ «1»
+ «1»

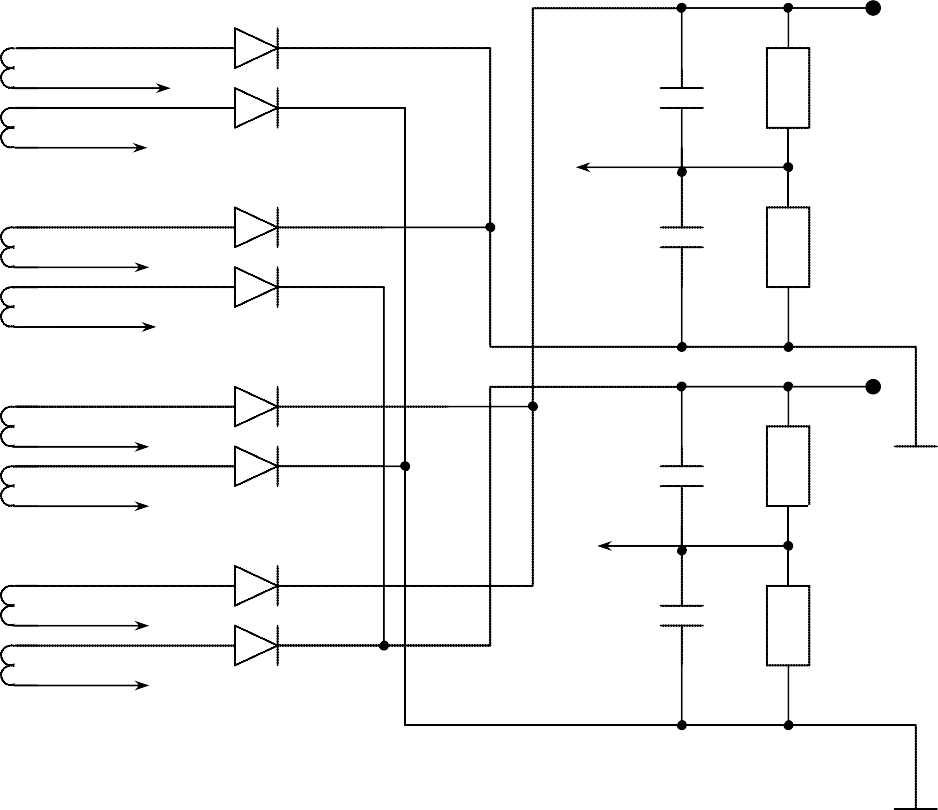

Детектор сұлбасы (дешифратора) 3.80 суретте көрсетілген.
Д1
ƒА 1
2 Д2
Д3
ƒБ 1
2 Д4
Д5
ƒВ 1
Д7
1
ƒГ
2 Д8
1
IК
IIК
