Глава 5

ProEngineer

5.1 Построение детали

Выбираем Дерево модели-> top. Затем создаем эксиз. Рисуем контуры основания будущей детали:

Рис.5.1 Прорисовка контуров основания.

Жмем галочку и получаем следующее(рис. 5.12):

Рис.5.2 Прорисовка контуров основания.

Выбираем Эскиз1-> вытянуть, на расстояние 10. Получаем(рис. 5.3):

Рис. 5.3 Вытягивание.

Далее делаем головную часть детали. Снова переходим в плоскость Front и создаем эскиз , рисуем круг, применяем вытягивание и получаем (рис.5.4):

Рис.5.4. Создание эскиза.

Создаем опорную плоскость DTM1. Делаем на ней эскиз. Создаем в нем окружность радиусом 20(Рис. 5.5):

Рис. 5.5 Создание окружности в опорной плоскости.

Выходим из эскиза. Применяем операцию “вытянуть” и далее так же поступаем со вторым вырезом. В итоге получаем нашу деталь(рис. 5.6):

Рис.5.6 Конечная деталь.

5.2 Расчет напряженно-деформированного состояния детали

Загружаем созданную в предыдущем пункте деталь.

Жмем приложения->Механика, для перехода в расчетный модуль(рис.5.6).

Рис. 5.6 Переход в расчетный модуль.

Далее создаем закрепление, нажав на соответствующую кнопку . Появляется окно Закрепление, в котором выбираем геом. Привязки и задаем имя нашему закреплению(рис. 5.7).

Рис. 5.7 Выбор поверхности закрепления.

Создаем давление по площадке, для чего жмем на кнопку расположенную в правой части рабочей области.

Появляется окно Нагрузка давлением, в котором выбираем площадку, на которой будет нагрузка и вводим название этой нагрузки(Рис.5.8).

Рис. 5.8 Создание давления по площадке.

Далее создаем единичную нагрузку, нажав клавишу . После чего появляется окно(5.9), в котором в пункте Привязки выбираем “Точки”. И выбираем нужное нам место для установки нагрузки, после чего вводим значение 1000 в Z-ю компоненту силы, ниже выбрав нужную нам размерность в Ньютонах.

Рис.5.9 Нагрузка сила/момент

Далее создадим нужный нам материал, для чего заходим в Свойства-> Материалы, где создаем новый файл, в котором задаем имя, плотность, коэффициент Пуассона, Модуль Юнга, и предельные значения, как показано на Рисунке 5.10:

Рис. 5.10 Задание свойств материала.

Сохраним его, и применим к нашей детали, для чего зайдем в меню Свойства-> назначение материала(Рис. 5.11):

Рис. 5.11 Придание детали свойств материала.

В окне “Назначение материала” выбираем созданный нами выше материал и жмем ОК(Рис.5.12):

Рис 5.12 “Назначение материала”.

Далее создаем сетку. Заходим в меню AutoGEM-> создать(рис.5.13):

Рис.5.13 Создание сетки.

В появившемся окне жмем Создать->Да. Далее переходим непосредственно к анализу. Анализ->Анализы Проработки Механики(рис.5.14)

Рис. 5.14 Переход к анализу.

В появившемся окне жмем файл->новый статический(рис.5.15):

Рис.5.15 Анализы и проработки.

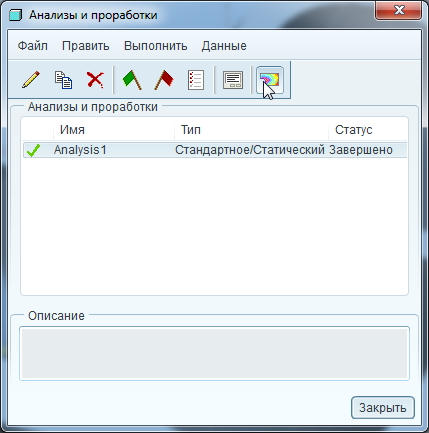

В следующем окне жмем OK, и в появившемся после него окне жмем на зеленый флажок->Да->Да, если все правильно то появится строка с зеленой галочкой, означающей, что все прошло успешно, и жмем на знак (рис. 5.16):

Рис.5.16 Анализы и проработки.

В следующем окне заходим в Опции показа, где можно выбираем необходимые нам данные и жмем ОК и показ (рис.5.17).

Рис. 5.17 Определение окон результата.

Получаем один из возможных результатов(Рис. 5.18):

Рис.5.18 Результат вычислений.
