1.1 Назначение и цели создания подсистемы
1.2 Характеристика объекта компьютеризации
1.2.1 Описание структуры и процесса функционирования объекта
1.2.2 Существующая информационная система и ее недостатки
1.2.3 Аналитический обзор разработанных автоматизированных систем (подсистем)
1.2.4 Обоснование необходимости совершенствования информационной системы
1.3 Требования к подсистеме в целом
1.3.1 Требования к структуре и функционированию подсистемы
1.3.2 Другие требования
1.4 Требования к функциям (задачам), выполняемым подсистемой
1.4.1 Требования к функции (задаче) "…"
1.4.2 Требования к функции (задаче) "…"
…
1.5 Требования к видам обеспечения
1.5.1 Требования к математическому обеспечению
1.5.2 Требования к информационному обеспечению
1.5.3 Требования к программному обеспечению
1.5.4 Требования к техническому обеспечению
1.5.5 Требования к компьютерной сети
2 ФУНКЦИОНАЛЬНАЯ СТРУКТУРА ПОДСИСТЕМЫ
2.1 Описание процесса выполнения функции (задачи) "…"
2.2 Описание процесса выполнения функции (задачи) "…"
…
2… Функционально-структурная схема подсистемы
3 ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ ПОДСИСТЕМЫ
3.1 Выбор средств управления данными
3.2 Разработка моделей данных
3.3 Реализация базы данных
3.4 Организация сбора и обработки информации
4 Математическое обеспечение подсистемы
4.1 Описание алгоритма выполнения функции (задачи) "…"
4.1.1 Назначение и характеристика
4.1.2 Используемая информация
4.1.3 Результаты решения
4.1.4 Математическое описание (выполняется по согласованию с консультантом))
4.1.5 Алгоритм решения
4.2 Описание алгоритма выполнения функции (задачи) "…"
…
5 Программное обеспечение подсистемы
5.1 Структура и функции частей программного обеспечения подсистемы
5.2 Выбор компонентов программного обеспечения
5.2.1 Операционные системы для сервера и рабочих станций
5.2.2 Средства разработки специального программного обеспечения
5.2.3 Сервисные программы и утилиты
5.3 Разработка специального программного обеспечения подсистемы
5.3.1 Структура специального программного обеспечения
5.3.2 Описание программного модуля "…"
5.3.3 Описание программного модуля "…"
…
6 ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ПОДСИСТЕМЫ
6.1 Выбор конфигурации и параметров сервера
6.2 Выбор конфигурации и параметров рабочих станций
6.3 Выбор периферийных устройств
7 ОРГАНИЗАЦИЯ КОМПЬЮТЕРНОЙ СЕТИ
7.1 Выбор и обоснование технологии передачи данных
7.2 Выбор сетевого оборудования
7.3 Выбор средств обеспечения информационной безопасности
8 ТЕСТИРОВАНИЕ ПОДСИСТЕМЫ
8.1 Условия и порядок тестирования
8.2 Исходные данные для контрольного примера
8.3 Результаты тестирования и их анализ
9 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПОДСИСТЕМЫ
(Данный раздел выполняется согласно требованиям консультанта по экономическим вопросам)
ЗАКЛЮЧЕНИЕ
ПЕРЕЧЕНЬ ССЫЛОК
Приложение А <Название>
Приложение Б <Название>
Приложение В <Название>
…
Приведенное выше примерное содержание пояснительной записки дипломного проекта отражает состав обязательных разделов проекта, по которым студент выполняет проектирование компонентов автоматизированной системы (подсистемы). При необходимости, по согласованию с руководителем проекта и консультантами, в отдельных разделах может быть скорректирован состав пунктов и их названий.
2.2 Требования к оформлению пояснительной записки
2.2.1 Общие требования
2.2.1.1 Пояснительную записку оформляют на листах формата А4 (210х297 мм).
2.2.1.2 Пояснительную записку печатают машинным (при помощи компьютерной техники) способом на одной стороне листа белой бумаги.
2.2.1.3 Объем пояснительной записки без приложений должен составлять 100-120 страниц печатного текста на украинском языке, шрифт Times New Roman, размер 14, интервал 1.5. Приложения могут составлять 20 – 40 страниц. Максимальный объем пояснительной записки – 150 страниц.
2.2.1.4 Текст записки следует печатать, соблюдая следующие размеры полей: верхнее, и нижнее - 20 мм, левое – 30, правое - 15 мм.
2.2.1.5 В записке должны быть четкие, не расплывчатые линии, буквы, цифры и другие знаки. Все буквы, цифры и знаки должны быть выполнены черным цветом по всей записке.
2.2.1.6 Ошибки, описки и графические неточности допускается исправлять подчисткой или закраской белой краской и нанесением на том же месте или между строк исправленного изображения машинописным способом или от руки.
2.2.1.7 Абзацы в тексте начинают отступом, равным 15-17 мм.
2.2.1.8 Каждый пункт, подпункт и перечисление записываются с абзацного отступа.
2.2.1.9 Разделы и подразделы должны иметь заголовки. Пункты, как правило, заголовков не имеют.
2.2.1.10 Заголовки структурных элементов записки и заголовки разделов следует располагать в середине строки и печатать прописными буквами без точки в конце, не подчеркивая. Заголовки подразделов, пунктов и подпунктов записки следует начинать с абзацного отступа и печатать кроме первой прописной строчными буквами, не подчеркивая, без точки в конце. Если заголовок состоит из двух предложений, их разделяют точкой. Расстояние между заголовком и текстом – не менее двух строк.
Расстояние между строками заголовка, а также между двумя заголовками принимают таким же, как в тексте.
2.2.1.11 Каждый раздел текстового документа следует начинать с нового листа.
2.2.1.12 Переносы слов в заголовке не допускаются.
2.2.1.13 Текст пояснительной записки должен быть кратким, четким и не допускать различных толкований. При изложении обязательных требований должны применяться слова: «должен», «следует», «необходимо», «требуется, чтобы», «разрешается только», «не допускается», «запрещается», «не следует». При изложении других положений следует применять слова: «как правило», «при необходимости», « может быть», «могут быть» и т.д.
2.2.1.14 Структурные элементы «Реферат», «Перечень условных обозначений и сокращений», «Введение», «Заключение», «Перечень ссылок» не нумеруют, а их наименования служат заголовками структурных элементов.
2.2.1.15 Разделы, подразделы, пункты, подпункты следует нумеровать арабскими цифрами.
2.2.1.16 Разделы записки должны иметь порядковую нумерацию в пределах изложения сути, например 1, 2, 3, и т.д.
2.2.1.17 Подразделы должны иметь порядковую нумерацию в пределах каждого раздела
2.2.1.18 Номер подраздела состоит из номера раздела и порядкового номера подраздела, разделенных точкой.
2.2.1.19 После номера подраздела точку не ставят, например 1.1, 1.2 и т.д.
2.2.1.20 Пункты должны иметь порядковую нумерацию в пределах каждого раздела или подраздела, например, 1.1, 1.2 или 1.1.1, или 1.1.2 и т.д.
2.2.2 Нумерация страниц записки
2.2.2.1 Страницы пояснительной записки следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту. Номер страницы проставляют в правом верхнем углу страницы без точки в конце.
2.2.2.2 «Титульный лист», «Задание» включают в общую нумерацию страниц записки. Номера страниц на титульном листе не проставляют.
2.2.2.3 Иллюстрации и таблицы, расположенные на отдельных страницах, включают в общую нумерацию страниц записки.
2.2.3 Иллюстрации
2.2.3.1 Количество иллюстраций должно быть достаточным для пояснения излагаемого текста.
2.2.3.2 Иллюстрации (чертежи, рисунки, графики, схемы, диаграммы, фотоснимки) следует располагать в пояснительной записке непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. На все иллюстрации должны быть даны ссылки в записке. При ссылках на иллюстрации следует писать «... в соответствии с рисунком 3 “ или “… в соответствии с рис. 3» при сквозной нумерации и «...в соответствии с рисунком 1.2» или «...в соответствии с рис. 1.2» при нумерации в пределах раздела.
2.2.3.3 Если иллюстрации, помещенные в записке, созданы не автором, необходимо, представляя их в записке, соблюдать требования действующего законодательства об авторских правах.
2.2.3.4 Чертежи, рисунки, графики, схемы, диаграммы, помещенные в записке должны соответствовать требованиям стандартов «Единой системы конструкторской документации» (ЕСКД) и «Единой системы программной документации» (ЕСПД).
2.2.3.5 Допускается помещать в пояснительную записку иллюстрации, выполняемые методом ксерокопии.
2.2.3.6 Ксерокопии и фотоснимки размером меньше формата А4 должны быть наклеены на листы белой бумаги формата А4.
2.2.3.7 Иллюстрации могут иметь название, которое помещают под иллюстрацией.
При необходимости под иллюстрацией помещают поясняющие данные (подрисуночный текст).
Иллюстрация обозначается словом «Рисунок », которое вместе с названием иллюстрации помещают после поясняющих данных, например: «Рисунок 3.1 - Схема размещения».
2.2.3.8 Иллюстрации следует нумеровать арабскими цифрами порядковой нумерацией в пределах раздела, за исключением иллюстраций, приводимых в приложениях.
2.2.3.9 Номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой, например 3.2 - второй рисунок третьего раздела.
2.2.4 Построение таблиц
2.2.4.1 Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы должно отражать ее содержание, быть точным, кратким. Название следует помещать над таблицей.
2.2.4.2 При переносе части таблицы на ту же или другие страницы название помещают только над первой частью таблицы.
2.2.4.3 Цифровой материал оформляют, как правило, в виде таблиц согласно рис. 2.1.
2.2.4.4 Таблицы, за исключением таблиц приложений, можно нумеровать арабскими цифрами сквозной нумерацией в пределах разделов. Номер таблицы состоит из номера раздела и порядкового номера таблицы, отделенных точкой.
2.2.4.5 Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в документе одна таблица, она должна быть обозначена «Таблица 1» или «Таблица В. 1 », если она приведена в приложении В.

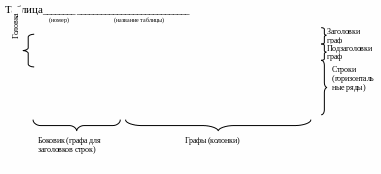

Рисунок 2.1 – Пример оформления таблицы и ее структура
2.2.4.6 На все таблицы должны быть приведены ссылки в тексте записки. При ссылке следует писать слово «таблица (табл. )» с указанием ее номера. Например, таблица 2.1, что означает, что это первая таблица второго раздела.
2.2.4.7 Головка таблицы должна быть отделена от остальной части таблицы.
2.2.4.8 Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а, при необходимости в приложении к документу.
2.2.4.9 Если строки или графы таблицы выходят за формат страницы, таблицу делят на части, помещая одну часть под другой или рядом или перенося часть таблицы на следующую страницу. При этом в каждой части таблицы повторяют ее головку и боковик. При делении таблицы на части допускается ее головку и боковик заменять соответственно номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы.
2.2.4.10 Слово «Таблица» указывают один раз слева над первой частью таблицы. Над другими частями пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы в соответствии с рис. 2.2.
Таблица 2.1 Размеры в миллиметрах
Нормальный диаметр резьбы болта, винта, шпильки |
Внутренний диаметр шайбы |
Толщина шайбы |
|||||
Легкой |
Нормальной |
Тяжелой |
|||||
а |
в |
а |
в |
а |
в |
||
2,0 |
2,1 |
0,5 |
0,8 |
0,5 |
0,5 |
- |
- |
2,5 |
2,6 |
0,6 |
0,8 |
0,6 |
0,6 |
- |
- |
3,0 |
3,1 |
0,8 |
1,0 |
0,8 |
0,8 |
1,0 |
1,2 |
Продолжение таблицы 2.1 Размеры в миллиметрах
Нормальный диаметр резьбы болта, винта, шпильки |
Внутренний диаметр шайбы |
Толщина шайбы |
|||||
Легкой |
Нормальной |
Тяжелой |
|||||
а |
в |
а |
в |
а |
в |
||
4,0 |
4,1 |
1,0 |
0,8 |
1,0 |
1,2 |
1,2 |
1,6 |
… |
… |
… |
0,8 |
0,6 |
0,6 |
- |
- |
42 |
42,5 |
- |
- |
- |
- |
- |
- |
Рисунок 2.2 – Пример разрыва таблицы
2.2.4.11 Нумерация граф таблицы арабскими цифрами допускается в тех случаях, когда в тексте документа имеются ссылки на них, при делении таблицы на части, а также при переносе части таблицы на следующую страницу. Пример нумерации граф таблицы показан на рис.2.3
Таблица 2.3 Размеры в миллиметрах
Условный проход, Dy |
D |
L |
L1 |
L2 |
Масса,кг,не более |
1 |
2 |
3 |
4 |
5 |
6 |
50 |
160 |
130 |
525 |
600 |
160 |
80 |
195 |
210 |
170 |
Рисунок 2.3 –Пример нумерации граф таблицы
2.2.5 Формулы и уравнения
2.2.5.1 Формулы и уравнения располагают непосредственно после текста, в котором они упоминаются, посередине страницы.
Выше и ниже каждой формулы или уравнения должно быть оставлено не менее одной свободной строки.
2.2.5.2 Формулы и уравнения в записке следует нумеровать порядковой нумерацией в пределах раздела.
2.2.5.3 Номер формулы или уравнения состоит из номера раздела и номера формулы или уравнения в нем, разделённых точкой, например, формула (5.3) - третья формула пятого раздела.
2.2.5.4 Номер формулы или уравнения указывают на уровне формулы или уравнения в скобках в крайнем правом положении на строке.
2.2.5.5 Пояснение значений символов и числовых коэффициентов, входящих в формулу или уравнение, следует приводить непосредственно под формулой в той последовательности, в которой они даны в формуле или уравнении.
Пояснения каждого символа и числового коэффициента следует давать с новой строки. Первую строку пояснений следует начинать с абзаца словом «где» без двоеточия. Выше и ниже каждой формулы или уравнения должно быть оставлено не менее одной свободной строки.
Пример:
Время выполнения программы процессором оценивается с помощью «формулы оценки производительности»:
, (2.1)
где T – время выполнения программы, сек;
N – количество команд, выполняемых в программе;
S – среднее число тактов на одну команду;
F – тактовая частота, Гц.
2.2.6 Перечисления
2.2.6.1 Перечисления, при необходимости, могут быть приведены внутри пунктов или подпунктов. Перед перечислением ставят двоеточие.
2.2.6.2 Перед каждой позицией перечисления следует ставить строчную букву украинского алфавита со скобкой, или, не нумеруя, дефис (первый уровень детализации).
Пример:
а) контактные механические термометры:
- дилатометрические;
- жидкостные;
- газовые;
б) контактные электрические термометры:
- термометры сопротивления;
- термоэлектрические термометры;
- особые типы электрических контактных термометров;
2.2.6.3 Перечисления первого уровня детализации пишут (печатают) строчными буквами с абзацного отступа, второго уровня - c отступом относительно месторасположения перечислений первого уровня.
2.2.7 Ссылки
2.2.7.1 Ссылки в тексте записки следует указывать порядковым номером по перечню ссылок, выделенных двумя квадратными скобками, например, «... в работах [1 - 7]».
2.2.7.2 При ссылках на разделы, подразделы, пункты, подпункты, иллюстрации, таблицы, формулы, уравнения, приложения указывают их номера. Примеры ссылок: «.. в разделе 4...», «... смотри 2.1...», «...3.3.4...», « на рис. 1.3...», или «на рисунке 1.3 ...», «... в таблице 3.2 ...», «... (см табл. 3.2 ...)», « по формуле (3.2)...», «в уравнениях (1.23) - (1.25)...», «... в приложении Б.. ».
2.2.8 Приложения
2.2.8.1 Материал, дополняющий текст пояснительной записки, допускается помещать в приложениях. Приложениями могут быть, например, графический материал, таблицы большого формата, расчеты, описания аппаратуры, блок-схемы алгоритмов и листинги программ.
2.2.8.2 Приложения оформляют как продолжение данного документа на последующих его листах. Приложения должны иметь общую с остальной частью сквозную нумерацию страниц.
2.2.8.3 В тексте пояснительной записки на все приложения должны быть даны ссылки.
2.2.8.4 Приложения располагают в порядке ссылок на них в тексте пояснительной записки.
2.2.8.5 Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.
2.2.8.6 Приложения обозначают заглавными буквами украинского языка, начиная с А, за исключением Г, Є, 3, І, Ї, Й, О, Ч, Ь. После слова «Приложение» следует буква, обозначающая его последовательность. Допускается обозначение приложений буквами латинского алфавита за исключением букв J и О.
2.2.8.7 Приложения, как правило, выполняют на листах формата А4.
2.2.8.8 Допускается оформлять приложения на листах формата АЗ и других, с соблюдением требований ГОСТ 2.301-68.
2.2.8.9 Все приложения должны быть перечислены в содержании пояснительной записки с указанием их номеров и заголовками.
2.3 Требования к составу и оформлению графической части дипломного проекта
2.3.1 В соответствии с установившейся практикой работы высшей школы, в состав дипломного проекта (работы) должна входить графическая часть. Графическая часть оформляется на листах чертежной бумаги формата А1 по ГОСТ 2.301-68 или на прозрачных пленках для проекторов формата А4 (по согласованию с выпускающей кафедрой).
2.3.2 Графическая часть должна состоять из 6-8 листов. Примерный состав листов: 1. Объект компьютеризации; 2. Функциональная структура подсистемы; 3. Информационное обеспечение; 4. Математическое обеспечение; 5. Программное обеспечение; 6. Техническое обеспечение; 7. Компьютерная сеть; 8. Экономическая эффективность подсистемы. Конкретный состав листов графической части определяется по согласованию с руководителем и консультантами.
2.3.3 Начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в ГОСТ 2.303-68. Толщина основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.
2.3.4 Все чертежи должны быть снабжены надписями в соответствии с ГОСТ 2.104-68.
2.3.5 Надписи на чертежах и схемах должны выполняться чертежными шрифтами по ГОСТ 2.304-81.
2.3.6 При выполнении чертежа на нескольких листах на всех листах одного чертежа указывают одно и тоже обозначение.
2.3.7 Основные надписи и дополнительные графы чертежей и схем приведены на рисунке 2.4. При этом должны быть выдержаны все рекомендации ГОСТ относительно заполнения основных и дополнительных граф, а именно:
- в (1) - наименование проектируемой подсистемы; наименование должно быть кратким и записываться в именительном падеже единственного числа; на первом месте должно быть имя существительное;
в (2) – основная надпись. Например,
ДП 7.080401 – 06 – 314.003 СФ
0 1 2 3 4 5 ,
где в позиции 0 ДП означает дипломный проект; позиция 1 - шифр специальности; 2 – год разработки (последние две цифры); 3 – последние три цифры студенческого удостоверения; 4 – номер документа по проекту, т.е. 001 –для пояснительной записки, 002, 003 и т.д. – для последующих документов, согласно их перечислению в ведомости объема проекта (см. Приложение Д настоящих методуказаний); 5 – обозначение типа чертежа или схемы (в данном примере – схема функциональная);
- в (3) – наименование графического материала ;
- в (4) – буквенное указание (литера), характеризующее документацию по ГОСТ 2.103-68 (в дипломных проектах Д; курсовых – К);
- в (5) – масса в кг (можно не заполнять);
- в (6) – масштаб чертежа (на схемах можно не заполнять);
- в (7) и (8) – порядковый номер листа и общее число листов;
- в (9) - обозначение учебного заведения (ДонНТУ), кафедры и группы;
- в дополнительных графах - обозначения, повернутые на 1800 для форматов А4 и больше А4 при расположении основной надписи вдоль длинной стороны листа.
Характеристика схем отдельных типов:
- структурные схемы дают общее представление о системе, об устройстве, его основных функциональных частях, их назначении и взаимосвязях;
- функциональные схемы изображают функциональные связи между отдельными частями устройства или системы;
- принципиальные схемы предназначены для получения детального представления о принципе работы устройства. вычерчивают для отключенных устройств;
- схемы соединений дают представление о видах, способах, средствах и местах соединений отдельных частей устройства;
- схемы подключения предназначены определения внешнего подключения (присоединения к сети, системе) устройства;
Общая схема служит для определения составных частей комплекса и соединения их между собой на месте эксплуатации.
Рисунок 2.4 –Основная надпись и дополнительные графы чертежей и схем (форма 1)
На рис. 2.5 приведен пример выполнения основной надписи на чертеже.
-
ДП 7.080401 – 06 – 831.002 СФ
Подсистема учета движения материальных ценностей
Литера
Масса
Масштаб
Изм
Лист
№ док
Подпись
Дата
Д
Разраб.
Иванов
Пров.
Петров
Т. контр.
Сидоров
Лист 4
Листов 7
Схема функционально-структурная
ДонНТУ, каф. АСУ,
гр. ИУС-01а
Н. контр.
Веснин
Утв.
Зимин
Рисунок 2.5 – Пример выполнения основной надписи на чертеже
В этом примере, Иванов– это студент, выполняющий дипломный проект , Петров – это консультант (ставит подпись в строке позиции «проверил»), Сидоров – руководитель студента, который ставит подпись в строке позиции «технический контроль», Веснин – это преподаватель, выполняющий обязанности нормоконтролера на соответствующей кафедре, Зимин – это заведующий кафедрой (заместитель), который утверждает документацию.
В позиции (2) ДП – это дипломный проект, 7.080401 – это шифр специальности «Информационные управляющие системы и технологии» и уровень подготовки «специалист», 06 - год разработки (здесь 2006), 831 - последние три цифры студенческого билета, СФ – шифр документа «Схема Функциональная».
2.3.8 Для членов ГЭК дипломник распечатывает 3 комплекта раздаточного материала с демонстрационными листами в формате А4, которые повторяют материал, помещенный в графической части.
