3.3. Координационные разбивочные оси, их обозначение на чертежах. Единая модульная система

Здание в плане расчленяется осевыми линиями на ряд элементов. Эти оси определяют расположение основных конструкций (стен и колонн) и на­зываются координационными осями. Различают продольные и поперечные координационные оси (рис.3.8).

Координационные разбивочные оси являются основанием для разбивки и привязки здания на местности перед его строительством.

Рис. 3.8. Схема расположения продольных и поперечных

координационных осей

Разбивочные оси на плане здания обозначаются следующим образом. Вертикальные оси рядов колонн нумеруются слева направо по оси абсцисс последовательными арабскими цифрами, начиная с единицы (1,2,3 и т.д.). Горизонтальные оси рядов колонн обозначаются снизу вверх по оси ординат последовательными заглавными буквами (А,Б,В,Г и т.д., кроме З,Й,О,Х,Ц,Ч,Ш,Ъ,Ы,Ь) (рис.3.9).

Рис. 3.9. Обозначение координатных разбивочных

осей на плане здания

Согласно Единой модульной системе (ЕМС) координация размеров зданий осуществляется на базе модуля. Все размеры зданий и их элементов должны быть кратны модулю М. Различают основной, укрупненный и дробный модули.

За величину основного модуля М принят размер 100 мм. На базе основного модуля М образуются укрупненные (для больших размеров) и дробные модули. Они получаются умножением основного модуля М соответственно на целые и дробные числа.

Укрупненные модули обозначают 60М, 30М, 15М, 12М, 6М, 3М, 2М мм, которые соответственно будут равны 6000, 3000, 1500, 1200, 600, 300, 200 мм.

Дробные модули обозначают 1/2М, 1/5М, 1/10М, 1/20М, которые со­ответственно равны 50, 20, 10, 5, 2, 1 мм.

ЕМС служит основой для стандартизации и унификации в проектиро­вании, изготовлении изделий и строительстве зданий.

3.4. Привязка колонн и стен к разбивочным координационным осям

Привязкой конструктивных элементов здания называют точное уста­новление их месторасположения относительно разбивочных координацион­ных осей.

При проектировании каркасных зданий геометрический центр сечения колонн средних рядов совмещают с пересечением модульных разбивочных осей.

Колонны крайнего ряда бескрановых зданий и зданий с подвесными кран-балками размещают так, чтобы наружная грань колонны и внутренние поверхности стен совмещались с модульной разбивочной осью (так называемая нулевая привязка) (рис. 3.10).

Рис. 3.10. Привязка колонн стен каркасных зданий

с подвесными кран-балками

При проектировании бескаркасных зданий (ЦРМ, МОН) внутреннюю грань наружных стен размещают следующим образом: а) без устройства пилястр (рис. 3.11); б) стена с устройством пилястр (рис. 3.12).

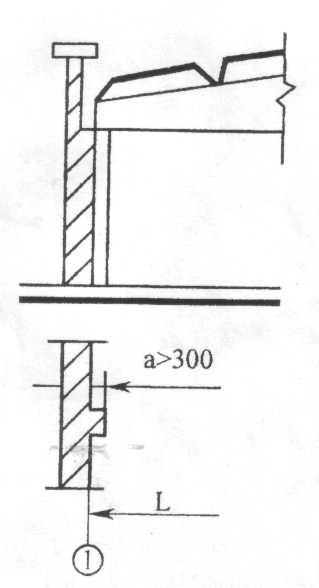

Рис. 3.11. Привязка несущих стен (без пилястр)	Рис.3.12. Привязка несущих стен (с пилястрами)

В приложении приведены условные изображения зданий, сооружений и конструкций (по ГОСТ 21.107–78).
