1билет 1.Классификация средств измерений

По техническому назначению:

мера физической величины — cредство измерений, предназначенное для воспроизведения и (или) хранения физической величины одного или нескольких заданных размеров, значения которых выражены в установленных единицах и известны с необходимой точностью;

измерительный прибор — средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне;

измерительный преобразователь — техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи;

измерительная установка (измерительная машина) — совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенная для измерений одной или нескольких физических величин и расположенная в одном месте

измерительная система — совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т. п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях;

измерительно-вычислительный комплекс — функционально объединенная совокупность средств измерений, ЭВМ и вспомогательных устройств, предназначенная для выполнения в составе измерительной системы конкретной измерительной задачи.

По степени автоматизации: автоматические; автоматизированные; ручные.

По стандартизации средств измерений: стандартизированные; нестандартизированные.

По положению в поверочной схеме: эталоны; рабочие средства измерений.

По значимости измеряемой физической величины:

основные средства измерений той физической величины, значение которой необходимо получить в соответствии с измерительной задачей;

вспомогательные средства измерений той физической величины, влияние которой на основное средство измерений или объект измерений необходимо учитывать для получения результатов измерений требуемой точности.

По измерительным физико- химическим параметрам: для измерения температуры; давления; расхода и количества; концентрации раствора; для измерения уровня и др.

2. особенности измерений и область применения приборов различных систем для измерения токов и напряжений: в цепях постоянного тока , в цепях переменного тока промышленной частоты и в области высоких частот.

При измерении переменных токов шунты не применяют. Это объясняется тем, что распределение токов между шунтом и амперметром определяется не только их активным сопротивлением, но и реактивным сопротивлением прибора, которое зависит от частоты. Поэтому для расширения пределов измерения амперметров в цепях переменного тока используют измерительные трансформаторы тока. Для измерения напряжения в цепях постоянного тока применяют магнитоэлектрические вольтметры, а в цепях переменного тока - электромагнитные и электродинамические вольтметры. При измерении малых переменных напряжений используют выпрямительные и электронные милливольтметры, причем при повышенных частотах преимущественно электронные.

2 билет. Измерительные трансформаторы тока и напряжения

Измерительные трансформаторы тока и напряжения предназначены для уменьшения первичных токов и напряжений до значений, наиболее удобных для подключения измерительных приборов, реле защиты, устройств автоматики. Применение измерительных трансформаторов обеспечивает безопасность работающих, так как цепи высшего и низшего напряжения разделены, а также позволяет унифицировать конструкцию приборов и реле.

Назначение измерительных трансформаторов состоит в том, чтобы изолировать измерительные приборы и реле от цепей высокого напряжения и уменьшить напряжения и токи до величин, удобных для измерения.

Режим работы. Измерительные трансформаторы используют главным образом для подключения электроизмерительных приборов в цепи переменного тока высокого напряжения. При этом электроизмерительные приборы оказываются изолированными от цепей высокого напряжения, что обеспечивает безопасность работы обслуживающего персонала. Кроме того, измерительные трансформаторы дают возможность расширять пределы измерения приборов, т.е. измерять большие токи и напряжения с помощью сравнительно несложных приборов, рассчитанных для измерения малых токов и напряжений. В ряде случаев измерительные трансформаторы служат для подключения к цепям высокого напряжения обмоток реле, обеспечивающих защиту электрических установок от аварийных режимов.

Измерительные трансформаторы подразделяют на два типа: трансформаторы напряжения и трансформаторы тока. Первые служат для включения вольтметров, а также других приборов, реагирующих на величину напряжения (например, напряженческих катушек ваттметров, счетчиков, фазометров и различных реле). Вторые служат для включения амперметров и токовых катушек указанных приборов. Измерительные трансформаторы рассчитаны для совместной работы со стандартными приборами (амперметрами на 1; 2; 2,5 и 5 А, вольтметрами на 100.

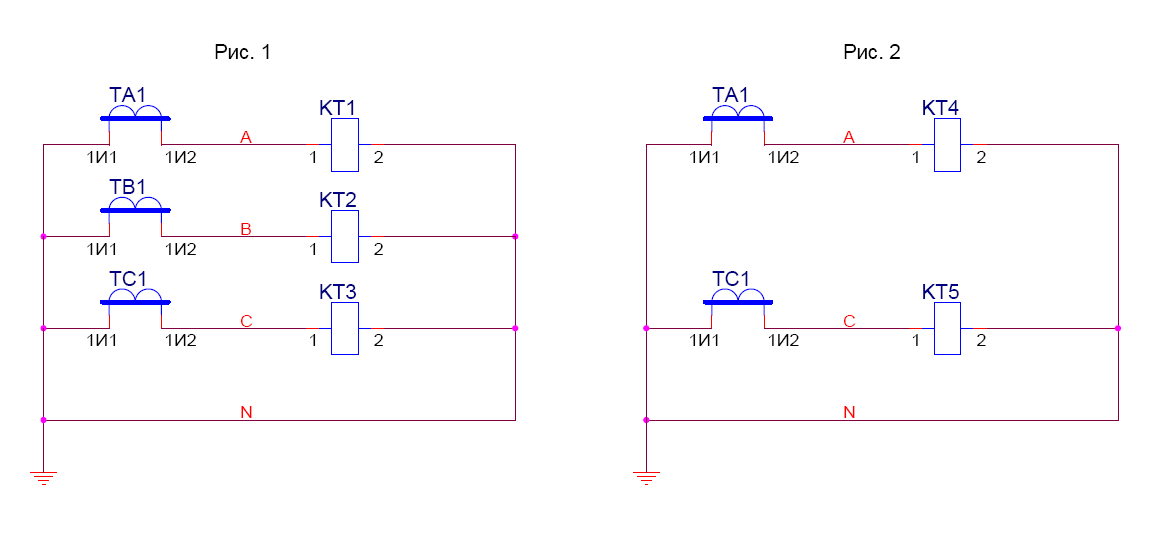

Схема трансформатора тока

Схема включения в сеть измерительного трансформатора напряжения

2. Электронно-лучевой осциллограф. Структурная схема, принцип раб

Электронно-лучевые осциллографы – это приборы для визуального наблюдения формы кривой электрических сигналов и измерения их параметров. Устройство и принцип работы осциллографа. В основу работы электронно-лучевого осциллографа положено управление движением луча электронов воздействием на него исследуемым сигналом. Понять принцип работы электронного осциллографа поможет рисунок, на котором приведена структурная схема осциллографа.

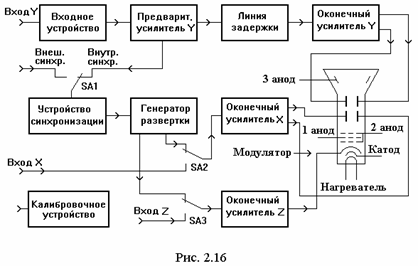

3билет. 1. Понять принцип работы электронного осциллографа поможет рисунок 2.16, на котором приведена структурная схема осциллографа.

Эталоны, которые воспроизводят единицу измерения, называют мерами. По назначению меры делят на образцовые и рабочие. Меры, утвержденные в качестве образцовых, предназначаются для поверки и градуировки рабочих средств измерений. Рабочие меры служат для измерений. По точности воспроизведения физической величины образцовые меры бывают 1, 2 и 3-го разрядов, причем наименьшая погрешность воспроизведения у меры 1-го разряда. По допускаемой погрешности воспроизведения значения физической величины рабочие меры относят к различным классам точности.

По наименованию воспроизводимой единицы меры делятся на меры э.д.с. или электрического напряжения; меры электрического сопротивления; меры электрической емкости; меры индуктивности и взаимной индуктивности; меры магнитной индукции; меры магнитного потока. По количеству воспроизводимых размеров величины меры делят на однозначные и многозначные и наборы мер. Однозначные меры воспроизводят одно значение физической величины. Многозначные меры воспроизводят (плавно или дискретно) ряд значений одной и той же физической величины. Широкое применение имеют магазины сопротивлений, емкости и индуктивности, обеспечивающие ряд дискретных значений.

2. Измерение мощности в цепях постоянного и однофазного переменного тока . Устройство электродинамического ваттметра

Для измерения мощности в цепях постоянного и однофазного переменного тока применяют приборы, называемые ваттметрами, для которых используют электродинамические и ферродинамические измерительные механизмы.

Электродинамические ваттметры выпускают в виде переносных приборов высоких классов точности (0,1 - 0,5) и используют для точных измерений мощности постоянного и переменного тока на промышленной и повышенной частоте (до 5000 Гц). Ферродинамические ваттметры чаще всего встречаются в виде щитовых приборов относительно низкого класса точности (1,5 - 2,5).

Применяют такие ваттметры главным образом на переменном токе промышленной частоты. На постоянном токе они имеют значительную погрешность, обусловленную гистерезисом сердечников.

Для измерения мощности на высоких частотах применяют термоэлектрические и электронные ваттметры, представляющие собой магнитоэлектрический измерительный механизм, снабженный преобразователем активной мощности в постоянный ток. В преобразователе мощности осуществляется операция умножения ui = р и получение сигнала на выходе, зависящего от произведения ui, т. е. от мощности.

4 билет. 1. классификация погрешностей измерений. класс точности средств измерений.

По форме представления

Абсолютная погрешность — \Delta X является оценкой абсолютной ошибки измерения. Величина этой погрешности зависит от способа её вычисления, который, в свою очередь, определяется распределением случайной величины X_{meas}. При этом неравенство: \Delta X>|X_{meas}-X_{true}|, где X_{true} — истинное значение, а X_{meas} — измеренное значение, должно выполняться с некоторой вероятностью, близкой к 1. Если случайная величина X_{meas} распределена по нормальному закону, то обычно за абсолютную погрешность принимают её среднеквадратичное отклонение. Абсолютная погрешность измеряется в тех же единицах измерения, что и сама величина.

Существует несколько способов записи величины вместе с её абсолютной погрешностью.

Обычно используется запись со знаком ±. Например, рекорд в беге на 100 метров, установленный в 1983 году, равен 9,930±0,005 с.

Для записи величин, измеренных с очень высокой точностью, используется другая запись: цифры, соответствующие погрешности последних цифр мантиссы, дописываются в скобках. Например, измеренное значение постоянной Больцмана равно 1,380 6488(13)×10−23 Дж/К, что также можно записать значительно длиннее как 1,380 6488×10−23±0,000 0013×10−23 Дж/К.

Относительная погрешность — погрешность измерения, выраженная отношением абсолютной погрешности измерения к действительному или измеренному значению измеряемой величины (РМГ 29-99): \delta_x =\frac{ \Delta x}{x_{true}} , \delta_x =\frac{ \Delta x}{x_{meas}} .

Относительная погрешность является безразмерной величиной, либо измеряется в процентах.

Приведённая погрешность — погрешность, выраженная отношением абсолютной погрешности средства измерений к условно принятому значению величины, постоянному во всем диапазоне измерений или в части диапазона. Вычисляется по формуле \delta_x =\frac{ \Delta x}{X_n} , где X_n — нормирующее значение, которое зависит от типа шкалы измерительного прибора и определяется по его градуировке.

По причине возникновения

Инструментальные / приборные погрешности — погрешности, которые определяются погрешностями применяемых средств измерений и вызываются несовершенством принципа действия, неточностью градуировки шкалы, ненаглядностью прибора.

Методические погрешности — погрешности, обусловленные несовершенством метода, а также упрощениями, положенными в основу методики.

Субъективные / операторные / личные погрешности — погрешности, обусловленные степенью внимательности, сосредоточенности, подготовленности и другими качествами оператора.

Погрешность средств измерения и результатов измерения. В первую очередь погрешность измерений следует разделить на погрешность средств измерений и погрешность результатов измерений.

Погрешности средств измерений - отклонения метрологических свойств или параметров средств измерений от номинальных, влияющие на погрешности результатов измерений (создающие так называемые инструментальные ошибки измерений).

Погрешность результата измерения - отклонение результата измерения от действительного (истинного) значения измеряемой величины , определяемая по формуле - погрешность измерения.

В свою очередь погрешности средств измерений можно разделить на инструментальную и методическую погрешности.

Класс точности средств измерений - обобщенная характеристика средств измерений, определяемая пределами допускаемых основной и дополнительной погрешностей, а также другими свойствами средств измерений, влияющими на их точность, значения которых устанавливаются в стандартах на отдельные виды средств измерений. Классы точности присваиваются средствам измерений при их разработке с учетом результатов государственных приемочных испытаний.

Класс точности хотя и характеризует совокупность метрологических свойств данного средства измерений, однако не определяет однозначно точность измерений, так как последняя зависит от метода измерений и условий их выполнения.

Обозначения класса точности могут иметь вид заглавных букв латинского алфавита, римских цифр и арабских цифр с добавлением условных знаков. Если класс точности обозначается латинскими буквами, то класс точности определяется пределами абсолютной погрешности. Если класс точности обозначается арабскими цифрами без условных знаков, то класс точности определяется пределами приведённой погрешности и в качестве нормирующего значения используется наибольший по модулю из пределов измерений. Если класс точности обозначается арабскими цифрами с галочкой, то класс точности определяется пределами приведённой погрешности, но в качестве нормирующего значения используется длина шкалы. Если класс точности обозначается римскими цифрами, то класс точности определяется пределами относительной погрешности.

Аппараты с классом точности 0,5 (0,2) начинают работать в классе от 5 % загрузки. а 0,5s (0,2s) уже с 1 % загрузки

2. схемы измерений активной и реактивной мощности в трехфазных цепях методом одного, двух, трех ваттметров.

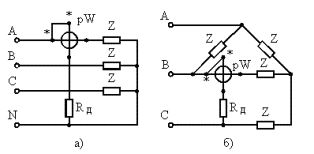

Мощность в цепи трехфазного тока может быть измерена с помощью одного, двух и трех ваттметров. Метод одного прибора применяют в трехфазной симметричной системе. Активная мощность всей системы равна утроенной мощности потребления по одной из фаз.

При соединении нагрузки звездой с доступной нулевой точкой или если при соединении нагрузки треугольником имеется возможность включить обмотку ваттметра последовательно с нагрузкой, можно использовать схемы включения одной:

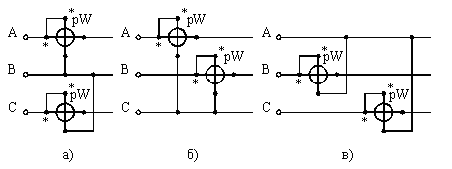

Двумя:

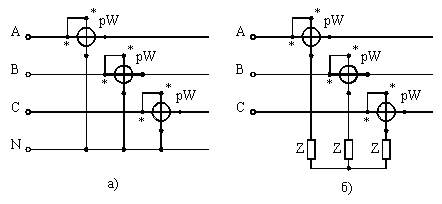

Тремя:

БИЛЕТ 5

Термоэлектрические приборы

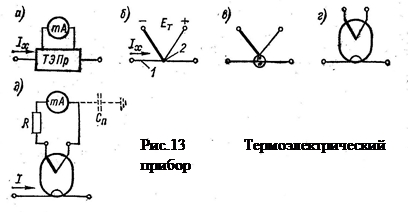

Приборы с термопреобразованием предназначены для работы в цепях переменного тока в диапазоне низких и высоких частот. Термоэлектрический прибор состоит из термоэлектрического преобразователя магнитоэлектрического милли – или микроамперметра (рис.13, а)

Преобразователь (рис.13, б) представляет собой нагреватель 1, по которому протекает измеряемый ток I, и связанную с ним термопару. Во время измерения температура места соединения нагревателя и термопары приобретают значение Т₁, а свободные концы термопары имеют температуру окружающего пространства T₂ . Разность температур вызывает термоЭДС , где а – коэффициент пропорциональности, зависящий от материала термопары и ее конструкции. В установившемся состоянии вследствие тепловой инерции температура нагревателя T₁ постоянна и определяется рассеиваемой на нем мощностью. Запишем такое выражение , где k – коэффициент теплоотдачи. Исключив разность температур из выражения и выражения для термоЭДС, запишем

,

где   -- коэффициент пропорциональности; R_н – сопротивление нагревателя; I – среднеквадратичное значение измеряемого тока.

Нагреватель включают последовательно в разрыв измеряемой цепи, а возникающую термоЭДС измеряют микроамперметром, работающим как милливольметр. Шкалу последнего градуируют в среднеквадратических значениях измеряемого тока.

Термоэлектрические преобразователи разделяются на контактные и вакуумные. В контактном преобразователе имеется гальваническая связь между нагревателем и термопарой. В бесконтактном преобразователе нагреватель отделен от термопары стеклянной или керамической бусинкой, так что между ними существует только незначительная емкостная связь. Чувствительность и бесконтактного преобразователя ниже чем у контактного. В вакуумного термопреобразователя ниже, чем у контактного. В вакуумном термопреобразователе нагреватель и термопара помещены в стеклянный баллончик.

Нагреватель представляет собой тонкую проволочку из манганина или нихрома. Термопара состоит из разнородных материалов и сплавов, устойчивых при высоких температурах.

Максимальное значение измеряемого тока определяется сечением нагревателя и составляет от единиц миллиампер до десятков ампер. При необходимости измерения токов больших значений применяют трансформаторы тока. Максимальная частота измеряемого тока зависит от сечения нагревателя и его длины и при минимальных размерах достигает сотен мегагерц.

К достоинствам термоэлектрических приборов следует отнести независимость показаний от формы кривой измеряемого тока; к недостаткам – малую чувствительность; неравномерность шкалы, недопустимую перегрузку.

Термоэлектрические приборы получили распространение преимущественно в качестве амперметров и миллиамперметров. Термоэлектрические вольтметры применяются редко вследствии малого входного сопротивления и низкой чувствительности.

Выпрямительные приборы

Для измерения тока и в цепях повышенной частоты широко применяют выпрямительные приборы, состоящие из выпрямительного преобразователя и магнитоэлектрического микро- или миллиамперметра (рис.14, а). В качестве выпрямительных элементов используются полупроводниковые (германиевые или кремниевые) диоды, выпрямляющее действие которых определяется коэффициентом выпрямления

где I_пр и I_об – прямой и обратный токи; R_пр и R_об – прямое и обратное сопротивление диода.

Коэффициент выпрямления зависит от частоты и значения преобразуемой электрической величины и от температуры окружающей среды. С повышением частоты часть тока ответвляется через внутреннюю емкость диода и коэффициент выпрямления уменьшается.

Выпрямительные приборы работают по схемам одно- или двухполупериодного выпрямления (рис.14, б) ток в течении положительного полупериода проходит по измерительной ветви (открыт диод Д₁ и витки катушки миллиамперметра), в течении отрицательного полупериода – по защитной ветки (диод Д₂ и резистор R). Обе ветви идентичны, сопротивление резистора R равно сопротивлению катушки миллиамперметра R_a . Через диод Д₁ проходит пульсирующий ток i (рис.14, в), а показания миллиампертметра пропорционально постоянной составляющей тока или среднему значению I_ср. Если измеряемый ток синусоидальной формы, то

В схеме с двухполупериодного выпрямления (рис.14, г) измеряемый ток в течении положительного полупериода проходит по цепи Д₁ – миллиамперметр – Д₃ , а в течении отрицательного – Д₂ – миллиамперметр – Д₄. Показания миллиамперметра пропорционально средневыпрямленному значению переменного тока. Для синусоидального тока (рис.14, д)

Шкалу выпрямительного прибора всегда градуируют в среднеквадратических значениях тока синусоидальной формы. Значит, все оцифрованные деления шкалы умножают на коэффициент формы : . Главными источниками погрешностей выпрямительных приборов являются: погрешность градуировки миллиамперметра; емкость диодов; изменение температуры окружающей среды; выход частоты за пределы рабочего диапазона; отклонение формы кривой измеряемого тока от синусоидальной.

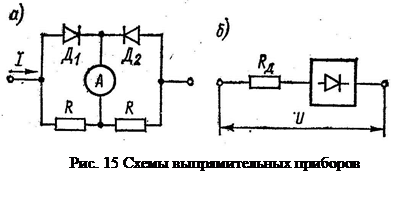

Для измерения больших токов применяют приборы со схемой, представленной на рис. 15, а. Здесь резисторы R являются шунтами для каждого полупериода тока. В многопредельных амперметрах набор таких шунтов помещают внутри корпуса и переключают наружным ручным переключателем. Выпрямительный вольтметр состоит из миллиамперметра и добавочного резистора R_д (рис.15, а). Добавочные резисторы располагаются внутри корпуса многопредельного вольтметра и переключают их при изменении предела измерения.

Выпрямительные приборы получили широкое распространение в качестве комбинированных измерителей постоянного и переменного тока и напряжения. Снабженные источником постоянного напряжения, они могут использоваться для измерения электрического сопротивления.
