1.4. Определение статической характеристики измерительного преобразователя давления

Статическая характеристика – это зависимость выходного сигнала от входного воздействия в установившемся режиме. Входной величиной является измеряемое давление Р, выходной – выходное напряжение измерительной мостовой схемы U_вых.

_{Определим зависимость вида:}

_,

_{где -выходной сигнал измерительного преобразователя в виде напряжения;}

_{P - измеряемое давление.}

_{Таким образом статическая характеристика измерительного преобразователя силы имеет вид:}

_{Составим таблицу значений} U_вых=f(Р):

_{Таблица 1.3}

Приложеное давление, Па	Выходное напряжение, В
0	0
3*105	4,751*10-3
6*105	9,503*10-3
9*105	1,425*10-2
11*105	1,742*10-2
14*105	2,217*10-2
17*105	2,692*10-2

_{Построим графическую зависимость выходного напряжения измерительного преобразователя от величины приложенного давления (рис. 1.14).}

Рис. 1.14. Статическая характеристика измерительного

преобразователя давления

Из полученной зависимости U_вых=f(Р) видно, что статическая характеристика линейна.

1.5. Определение влияния геометрических размеров чувствительного элемента на значение максимальной относительной деформации

_{Для удобства дальнейших расчетов обозначим все размеры чувствительного элемента буквами (рис. 2.15).}

_{Рис. 1.15. Чувствительный элемент с буквенным}

_{обозначением размеров}

1.5.1. Влияние длины l на значение максимальной относительной деформации

_{Длину балки l будем изменять от 28 мм до 40 мм. Результаты заносим в табл. 1.4.}

_{И строим график влияния длины l на величину максимальной относительной деформации, см. рис. 1.16.}

_{Таблица 1.4}

Длина балки l, мм
30	1,15*10-3
32	1,05*10-3
34	9,567*10-4
36	8,906*10-4
38	8,984*10-4
40	9,160*10-4

Рис.1.16. _{График влияния длины балки l на величину}

_{максимальной относительной деформации}

1.5.2. Влияние высоты балки b на значение максимальной относительной деформации

_{Высоту балки b будем изменять от 14 мм до 20 мм. Результаты заносим в табл. 1.5.}

_{И строим график влияния высоты b на величину максимальной относительной деформации, см. рис. 1.17.}

_{Таблица 1. 5}

Высота балки b, мм
14	1,052*10-3
15	1,15*10-3
16	9,88*10-4
17	9,368*10-4
18	9,270*10-4
19	9,127*10-4
20	9,127*10-4

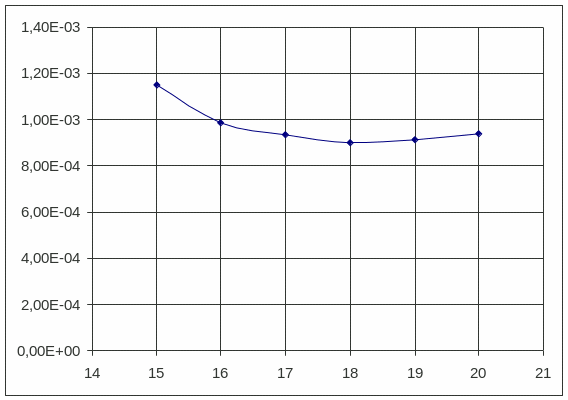

Рис.1.17. _{График влияния высоты балки b на величину}

_{максимальной относительной деформации}
