Системы перевязки кирпичной кладки стен.

Основные системы перевязки:

• однорядная или цепная;

• многорядная;

• трехрядная.

Трехрядная система перевязки (по системе профессора Онищенко).

Кирпичную кладку с использованием трехрядной перевязки выполняют из целого кирпича с добавлением небольшого количества половинок. При этом допустимо совпадение наружных вертикальных швов в трех рядах кладки по высоте.

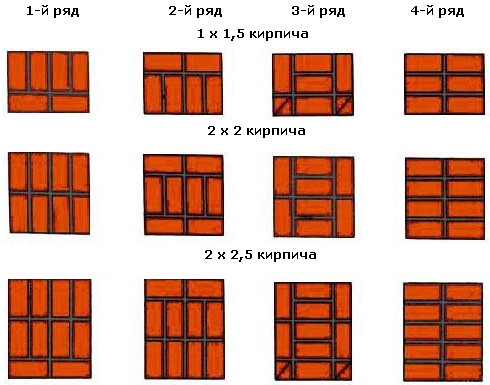

Кирпичная кладка столбов с трехрядной перевязкой.

Тычковый ряд укладывают через 3 ложковых ряда. Такая система перевязки требует наименьшего количества неполномерного кирпича:

• столбы 2х2 кирпича – кладку выполняют только целыми кирпичами;

• столбы сечением 1 ½ или 2х2 ½ кирпича – две половинки в каждых 4 рядах кладки.

Столбы. Многорядная система перевязки при кладке столбов запрещается, потому что она не обеспечивает монолитности и требуемой прочности столбов. Однорядная система перевязки со сдвигом чередующихся рядом на 1/4 кирпича, что достигается укладкой трехчетверток для перевязки вертикальных швов во всех рядах, невыгодна для кладки столбов, так как при таком способе приходится применять большое количество трехчетверток. Поэтому столбы выкладывают по трехрядной системе перевязки, если рисунок перевязки может быть допущен по условиям отделки поверхности кладки. Кладку выполняют из целого кирпича с добавлением половинок. При этой системе кладки допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд укладывают через три ложковых для кладки требуется незначительное количество неполномерного кирпича, на пример, столбы сечением 2 Х 2 кирпича (рис.33, а) перевязывают целыми кирпичами, а в столбах сечением 1,5 или 2 Х 2,5 кирпича (рис.33, б, в) в каждые четыре ряда кладки укладывают по две половинки. Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, которые закладывают в столбы.



  Кладка столбов по трехрядной  системе перевязки швов

Преподаватель  спецдисциплин

Профессиональное  училище №27

Надршина  Татьяна Григорьевна



Содержание

• Кладка столбов  по трехрядной  системе перевязки  швов

• Расстилание раствора

• Укладка кирпича приемом «вприжим»

• Обработка швов

• Список используемой литературы



Цель  урока: ознакомить учащихся с последовательностью кладки столбов по трехрядной с.п.ш.

Столбы квадратного сечения, как правило выкладываются из полномерного кирпича. Первые два ряда выполняют, как и при однорядной системе перевязки оставляя, однако, неперевязанными вертикальные швы в наружной и внутренней верстах. Третий ряд укладывают как второй, но развертывая на 90,четвертый – как первый, только повернутый на 90.



• Столбы прямоугольного  сечения (1,5 х 2 ; 2 х 2,5 кирпича и др.)выкладывают  так же, как и квадратные (см. схему  № 1). Однако во втором или третьем  ряду для обеспечения перевязки  укладывают

• Половинки кирпичей.

      В  трех смежных  рядах выкладываемых

Столбов вертикальные  швы могут не перевязываться.

Схема № 2.



Расстилание  раствора

 При кладке столбов  раствор подают на середину  столба, затем разравнивают кельмой, выдерживая толщину слоя до 1см  и отступая от края столба  на 1,5 – 2см.



Укладка кирпича  приемом «вприжим»

• Укладка кирпича «вприжим» обеспечивает полное заполнение  швов на лицевой поверхности  и ведется на жестких или

• пластичных растворах.

• Этим приемом укладывают тычковые и  ложковые ряды. Поданый раствор каменщик разравнивает кельмой, подготавливая постель для  3 – 4 кирпичей так, чтобы она на 1см не доходила до края столба (или стены).



Укладка кирпича  приемом «вприжим»

• Затем ребром  кельмы подгребает часть раствора  с верха постели и прижимает  к вертикальной грани уложенного  кирпича. Левой рукой каменщик  укладывает кирпич  и прижимает  его к ранее уложенному, одновременно  извлекая кельму правой рукой  вверх. При этом образуется плотно  заполненный раствором вертикальный  шов.

• Далее нажатием руки или постукиванием рукоятки кельмы кирпич осаживают до требуемой толщины шва. После укладки 2 – 4 кирпичей раствор, выжатый из швов, подрезают кельмой.



Обработка  швов

• Обработка швов  выполняется с помощью расшивки. Вначале расшивают вертикальные  швы, затем – горизонтальные. Шов  обрабатывают сначала широкой , а  затем более узкой частью инструмента, в результате чего шов приобретает  форму валика или желобка. Такая  обработка уплотняет швы и  улучшает декоративные качества  неоштукатуренных кирпичных стен.

• Лицевые швы стен , предназначенные под штукатурку, на глубину 10 – 15мм не заполняют раствором. Такая кладка, называемая пустошовкой, способствует прочному сцеплению со слоем штукатурки. Швы стен, не подлежащих оштукатуриванию , заполняют раствором вровень с поверхностью. Такую кладку, когда излишки в наружных швах подрезаны кельмой, называют вподрезку.
