СОСТАВ КУРСОВОЙ РАБОТЫ
1 Выбор транспортного средства и способа его расстановки у погрузочно-разгрузочного поста

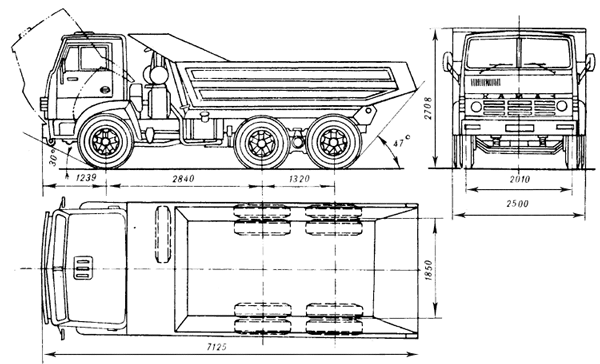

КамАЗ-5511 — самосвал, выпускавшийся Камским автомобильным заводом (КамАЗ) в 1977—1990 гг.
Технические характеристики
Колёсная формула — 6×4
Весовые параметры и нагрузки, а/м
Снаряжённая масса а/м, кг — 9250
Грузоподъёмность а/м, кг — 8000
Полная масса, кг — 17400
Двигатель
Модель — КамАЗ-740
Тип — дизельный без турбонаддува
Мощность кВт (л.с.) — 146(210)
Расположение и число цилиндров — V-образное, 8
Рабочий объём, л — 10,85
Расход топлива 27л/100км (Летний период) 30л/100км (зимний период)
Коробка передач
Тип — механическая, пятиступенчатая.
Кабина
Тип — расположенная над двигателем, с высокой крышей
Исполнение — без спального места
Колёса и шины
Тип колёс — дисковые
Тип шин — пневматические, камерные
Размер шин — 9.00 R20 (260 R508) с 1996 10.00 R20
Самосвальная платформа
Объём платформы, куб. м — 6,6
Угол подъёма платформы, град — 60
Направление разгрузки — назад
Общие характеристики
Максимальная скорость, не менее км/ч — 90
Угол преодол. подъёма, не менее, % — 25
Внешний габаритный радиус поворота, м — 9

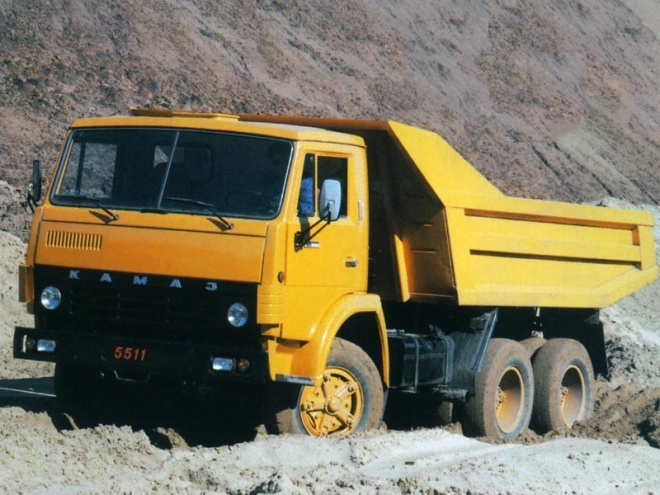

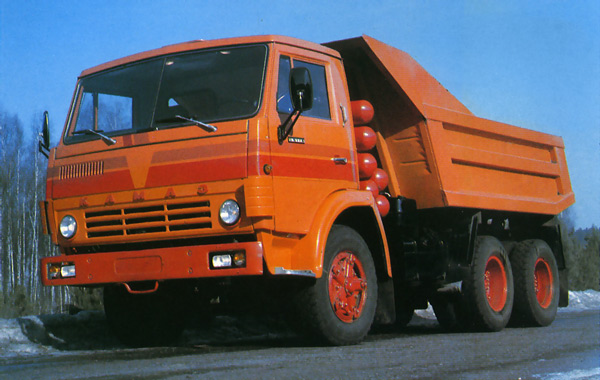

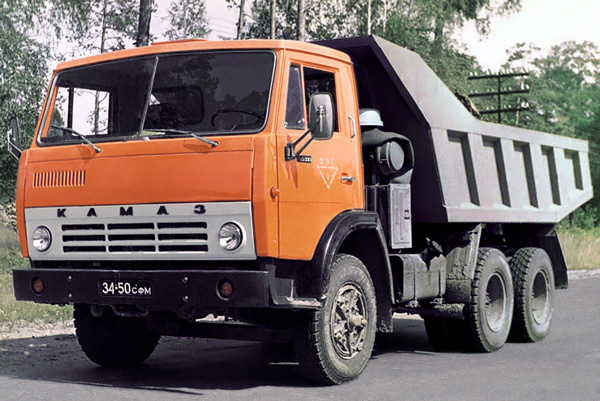

Самосвал КамАЗ-5511 представляет собой трехосную конструкцию с колесной формулой 6X4. Грузоподъемность самосвала составляет 10 тонн, он может использоваться для перевозки сыпучих и иных грузов по автодорогам, рассчитанным на осевую нагрузку свыше 8 тонн. Большинство узлов и агрегатов самосвала унифицированы с деталями других моделей грузовиков производимых на КамАЗе.
Как и все остальные модели грузовиков, выпуск которых был освоен камскими автомобилестроителями, самосвал 5511 вобрал в себя наиболее прогрессивные по тем временам технические решения. Так, самосвал оснащается фарами с асимметричным лучом освещения, позволяющими значительно снизить вероятность ослепления водителей встречных транспортных средств.
Для предотвращения случайных столкновений при внезапных остановках, самосвал комплектуется системой аварийной сигнализации, реализованной в форме одновременно мигающих указателей поворота — тогда это было в новинку.

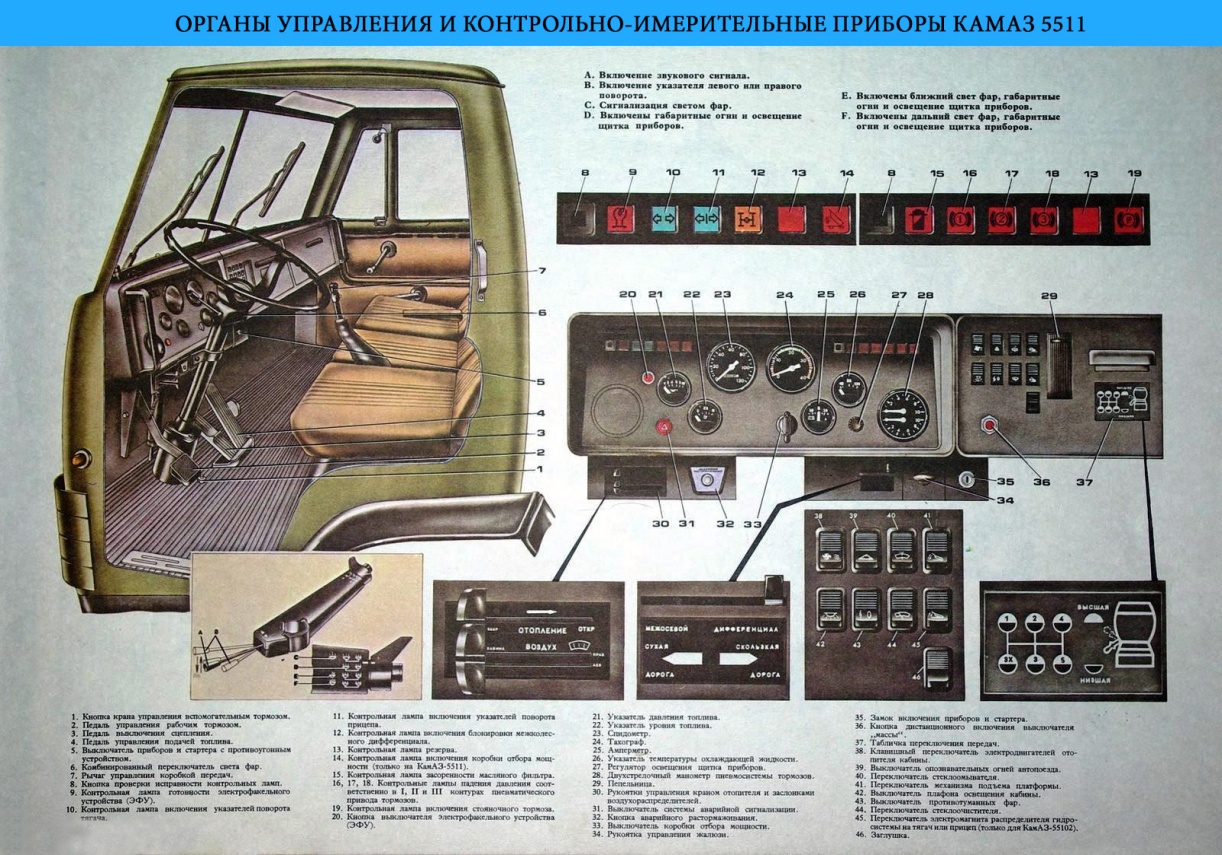

Бескапотная цельнометаллическая двухместная кабина расположена над силовой установкой, доступ к которой осуществляется путем откидывания кабины вперед на 42 и 60 градусов. В кабине установлено регулируемое подрессоренное водительское кресло, снабженное ремнями безопасности.
Основные конструктивные особенности самосвала 5511 модели связаны с его назначением. Грузовик оснащен цельностальным сварным кузовом ковшового типа с защитным козырьком над водительской кабиной. Задняя часть кузова несколько расширена, что позволяет без проблем разгружать сыпучие грузы. Для предотвращения замерзания сыпучей массы в зимнее время, опрокидывающийся кузов снабжен системой подогрева, действующей за счет отработавших газов.
Фиксация кузова в поднятом состоянии осуществляется посредством стопорных пальцев, которыми снабжены втулки кронштейнов опрокидывания. Функцию предохранения кузова от запрокидывания выполняет специальный страховочный трос. Укладку страховочного троса с регулируемой длиной в транспортную конфигурацию обеспечивает пружина.
Сварной
надрамник, собранный из штампованных
стальных лонжеронов и поперечных балок,
связывается с рамой самосвала посредством
кронштейнов и стяжек.Самосвальный механизм приводится в действие посредством гидравлики и состоит из коробки отбора мощности, масляного привода, масляного бака, гидроцилиндра, крана управления, электрических пневматических клапанов, клапанов ограничения, масляного насоса и пневмопривода.
Конструкция коробки отбора мощности, обеспечивающей работу гидропривода – одноступенчатый механизм, запуск которого осуществляется из водительской кабины посредством электропневматического пускателя. Необходимый для обеспечения работы отбор мощности осуществляется от КПП самосвала.
Гидроцилиндр подъемного механизма самосвального кузова представляет собой трехступенчатую телескопическую конструкцию, один конец которой закреплен вверху переднего борта кузова, а другой – в передней части конструкции надрамника посредством шарнирного соединения. По достижении угла, равного 60 градусам, подъем кузова блокируется за счет задействования клапана ограничения. Полностью нагруженный кузов поднимается до максимальной величины за 19 секунд, опускается разгруженный кузов за 18 секунд.
Газодизельный КАМАЗ-55118
Удачная концепция базовой модели КамАЗ 5511 способствовала тому, что самосвал выпускался достаточно долго, вплоть до 1990 года. Славный путь грузовика на этом не завершился – на его базе в 1988 году была создана усовершенствованная модель, получившая индекс КамАЗ-55111, выпуск которой продолжался до 2011 года.
