Приложение 1

Задание №1

1. Разместить сетевое оборудование

• четыре маршрутизатора – Router (марка – Router-PT);

• три коммутатора – Switch (Switch-PT-Empty);

• шесть персональных компьютеров (ПК) в локальной сети 192.168.69.128/25

• два переносных персональных компьютера в локальной сети 11.11.12.2/26

• одну беспроводную точку доступа (марка Linksys-WRT300N)

2. Выполнить размещение интерфейсных модулей

   1. В коммутаторе Swith0 в крайне левом слоте разместить один модуль NM-1CE

   2. в переносных ПК разместить интерфейсный модуль Linksys-WPC300N

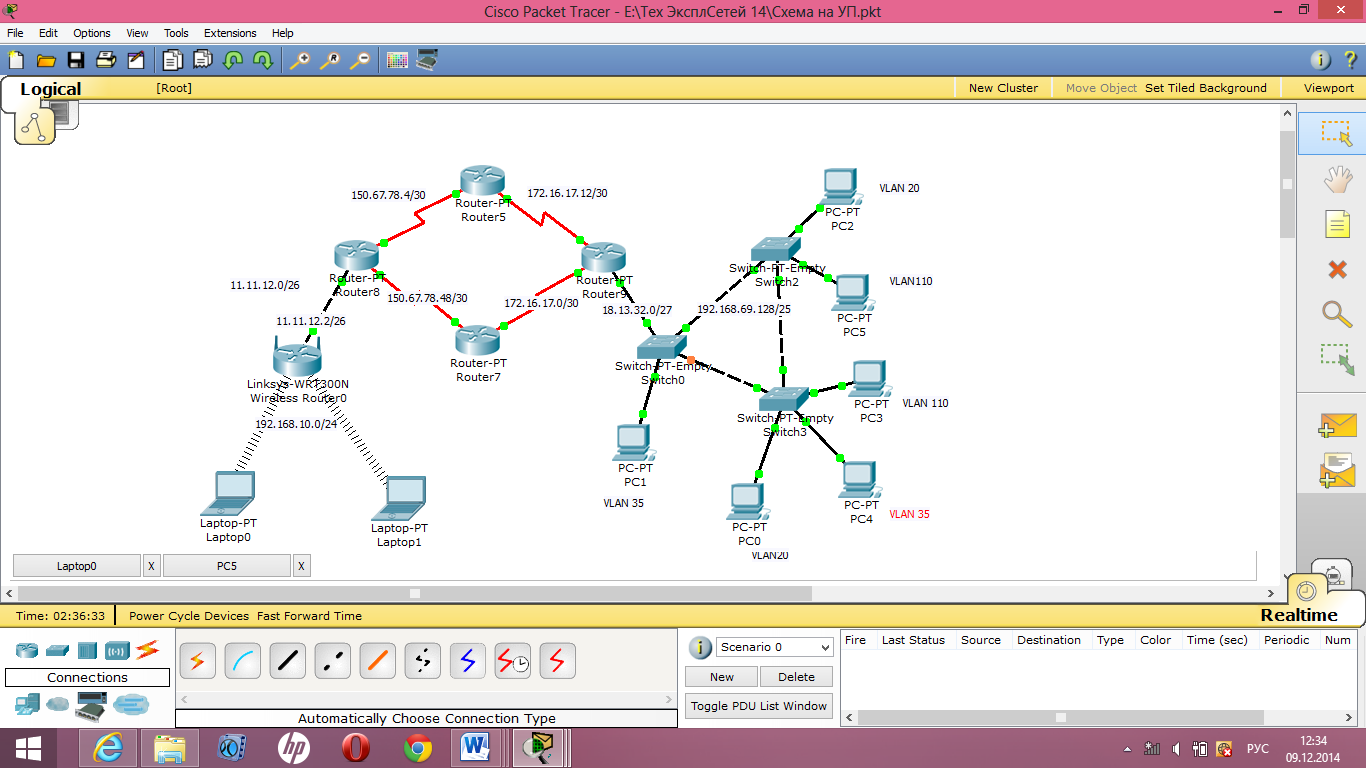

3. Осуществить соединения элементов между собой (согласно рисунку)

   1. Коммутатор Swith0:

• интерфейс FastEthenet 0/1 данного коммутатора c интерфейсом FastEthenet 0/0 граничного маршрутизатора

• интерфейс Ethernet 9/0 данного коммутатора с любым интерфейсом FastEthenet коммутатора Swith2

1. Оставшиеся коммутаторы соединить между собой используя любые интерфейсы FastEthenet

2. Маршрутизаторы:

• Соединить согласно рисунку маршрутизаторы между собой используя интерфейсы Serial2/0 и Serial3/0

• Соединить интерфейс FastEthenet0/0 второго граничного маршрутизатора с интерфейсом Internet точки доступа.

1. Стационарные ПК соединить с любыми интерфейсами коммутаторов,

1. Задать ip адреса

   1. Настроить интерфейсы маршрутизаторов

• задать IP адреса и маски интерфейсам маршрутизаторов (причем первый адрес присваивать маршрутизатору расположенному слева),

• задать имя каждому интерфейсу командой description <имя интерфейса>

2. Задать IP адреса ПК в локальной сети 192.168.69.128/25

Приложение 2

Задание №2

1. Просмотр результатов работы протокола stp на коммутаторах Switch1, Switch 2 и Switch3.

1.1. Просмотр конфигурации коммутатора (в результате работы алгоритма покрывающего дерева (протокол STP)).

В окне конфигурации коммутатора Switch1 во вкладке CLI ввести команду show spanning-tree.*

*Если в окне CLI строка для ввода команд имеет формат Switch>, то ввести команду enable, после чего данная строка примет вид Switch#

Ввод команды:

Switch1# show spanning-tree

Аналогичным образом вывестсти результаты работы протокола STP для оставшихся двух коммутаторов, при этом не закрывая окна настройки.

Результаты для корневого коммутатора представлен на рис. 2.1., результаты для обычных коммутаторов представлен на рис. 2.2.

Рис.2.1 результаты работы протокола STP для корневого коммутатора

Рис. 2.2 результаты работы протокола RSTP для обычного коммутатора

Для всех коммутаторов необходимо обратить внимание на полученные записи в блоках Root ID и Bridge ID, а так же на значения Role, Sts и Cost интерфейсов

Определить, как выглядит сформированное дерево, для этого в командной строке (рис.2.1) найти корневой коммутатор, а так же коммутатор, имеющий один портов в заблокированном статусе (рис. 2.2). На схеме сети заблокированный порт отличается от работающих портов цветом (соединение желтого цвета).

2. Изменение конфигурации сети.

2.1 Изменение приоритета коммутатора

На коммутаторе имеющим заблокированный порт провести изменения приоритета, путем изменения Bridge ID. Для этого вместо значения по умолчанию 32769 задать значение приоритета 4096. Ввести команды:

Switch1#configure

Switch1(config)# spanning-tree vlan 1 proirity 4096

Посмотреть изменения в топологии сети на схеме и в настройках коммутаторов, путем просмотра результатов работы алгоритма покрывающего дерева командой:

Switch1# show spanning-tree

2.2 Физическое изменение топологии сети

Выполнить процедуру удаления одной из незаблокированных соединительных линий между коммутаторами между корневым коммутатором и корневым портом коммутатора имеющего заблокированный порт. Для чего кликнуть левой кнопкой мыши на знак , а затем кликнуть по линии связывающей коммутаторы.

Зафиксировать время завершения перехода заблокированного интерфейса коммутатора в состояние продвижения кадров по следующим признакам:

изменению цвета соединения с желтого на зеленый;

значениям параметров коммутатора в результате работы протокола STP:

Switch1# show spanning-tree

2.3 Включение протокола RSTP и физическое изменение топологии сети

Восстановить удаленное в п.3.3 соединение.

На каждом коммутаторе поочередно войти в режим конфигурирования и выполнить команду включающую использование протокола RSTP:

Switch1#configure

Switch1(config)# spanning-tree mode rapid-pvst

Для определения времени восстановления работоспособности сети при использовании протокола RSTP выполнить п. 2.2

2.4 Сделать так чтобы линии между коммутаторами Swith0 и Swith2, так же на линии между коммутаторами Swith0и Swith3 не было заблокированных портов, выполнить и обосновать свое решение.
