3.6 Размещение свай в ростверке и уточнение размеров ростверка.

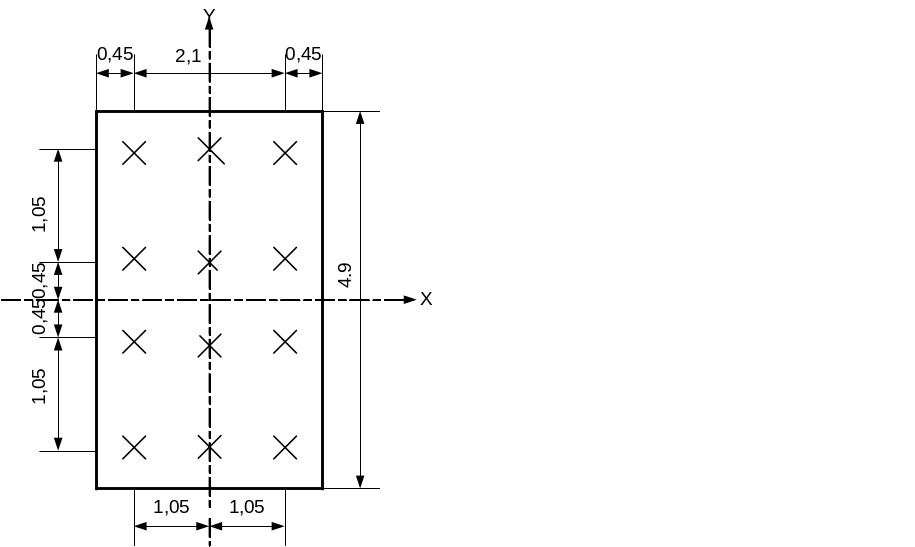

Рис.10 Схема размещения свай в ростверке

3.7 Расчет свайного фундамента по несущей способности.

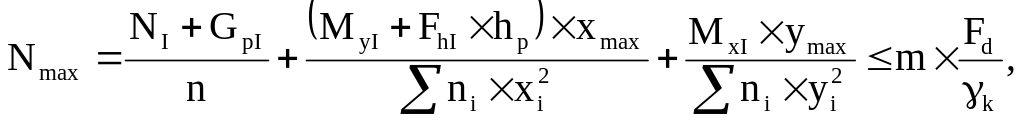

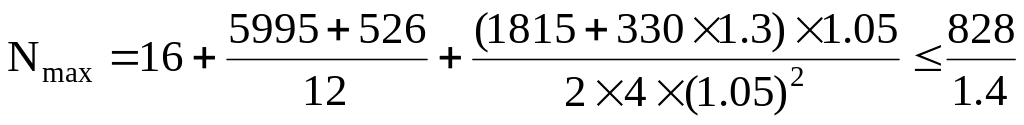

Определяем максимальную нагрузку на одну сваю, по формуле:

,

где Gc – собственный вес сваи, кН, с коэф. надежности γf =1,1; NI+GрI – вертикальная расчетная нагрузка, действующая в плоскости подошвы ростверка с учетом веса ростверка GрI и грунта на его уступках, кН; n – количество свай в ростверке; M +Fh×hp – моменты расчетных сил относительно главных осей до оси каждого ряда свай, м; ni – число свай в ряду.

827>591,4 кН- условие не выполняется, свая перегружена на 40%

Gp = 1,1×3×4,9×1,3×25 = 526 кН

Максимальная нагрузка на угловую сваю определяется по формуле:

880 > 621- условие не выполняется, свая перегружена на 42%

Для обеспечения условия и разгрузки свай необходимо увеличить кол-во свай и произвести расчет заново, пока не добьемся выполнения условия ±10%. Принимаем n=18.

Рис.11 Схема размещения свай в ростверке

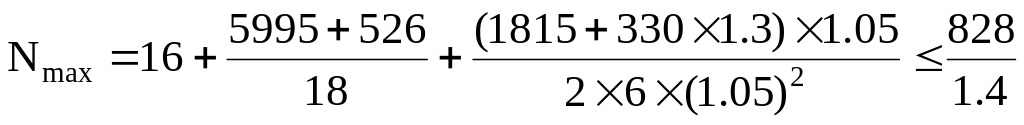

Определяем максимальную нагрузку на одну сваю:

564>591 кН- условие выполняется на 5%

Gp = 1,1×3×6,1×1,3×25 = 654 кН

Максимальная нагрузка на угловую сваю определяется по формуле:

604 > 621- на 3% , условие выполняется

3.8 Проверка давления на грунт по подошве свайного фундамента.

Определяем размеры подошвы условного фундамента

ас и bc – соответственно длина и ширина подошвы условного фундамента; асп и bcп – длина и ширина свайного поля по наружным граням крайних свай, м; d1 – глубина погружения свай в грунт ниже подошвы ростверка, м; - приведенное значение угла внутреннего трения пройденных сваей слоев грунта.

Определяем давление по подошве свайного фундамента. Среднее давление на грунт определяется по формуле:

Nc – нормальная составляющая давления условного фундамента на основание, кН; Gm – расчетный вес грунтового массива 1-2-3-4 вместе с заключенными в нем сваями.

Gm = 1,1(Gc+Gr) = 1,1×(16×18+2533) = 2821 кН

GrI×Vm=17× 149=2533 кН

Vm= ac×bc×d-ap×b×php=6,5×3,3×8,05-6,1×3×1,3=149 м3

P=441,5<433,6 кПа- на 1,8% условие выполняется

Максимальное давление на грунт определяется по формуле:

Mc – момент всех сил в уровне расчетной поверхности грунта, кНм;

Св – коэффициент постели грунта в уровне подошвы условного фундамента, определяемый по формулам

при м Св=10k

при м Св=kd

Fh – расчетная горизонтальная нагрузка в уровне расчетной поверхности грунта, кН;

k – коэффициент пропорциональности

d – глубина заложения условного фундамента по отношению к расчётной поверхности грунта, м

Pmax=503>433,6- условие выполняется

3.9 Расчет свайного фундамента по деформациям

Расчет осадки основания свайного фундамента производится аналогично расчёту осадки основания фундамента мелкого заложения в соответствии с расчётной схемой.

3.10 Расчет свайного фундамента на ЭВМ

4. Технико-экономическое сравнение фундаментов

4.1. Определение объемов работ по вариантам

4.1.1 Фундамент мелкого заложения

  1. Копка котлована с откосами

  1. Копка котлована с креплением стен

  1. К репление стен котлована

а) Стойки

Рис.14 Схема размещения стоек в котловане

для фундамента мелкого заложения

б) Закладные доски

в) Анкеры

  1. Бетонирование фундамента

  1. Засыпка пазух с уплотнением

а) с откосами

б) с креплением

4.1.2 Свайный фундамент

  1. Копка котлована с откосами

  1. Копка котлована с креплением стен

  1. Крепление стен котлована

а) Стойки

Рис.14 Схема размещения стоек в котловане

для свайного фундамента

б) Закладные доски

в) Анкеры
