2.10. Проверка положения равнодействующей активных сил

Должно удовлетворять условию:

где e_o – эксцентриситет, м, определяемый по формуле:

r - размер ядра сечения фундамента

Условие выполнятся

2.11 Определение крена фундамента и горизонтального смещения верха опоры

Крен фундамента i при действии внецентренной нагрузки равен

E – модуль деформации грунта основания, кПа; ν - коэф. Пуассона грунта основания; M_{n –} опрокидывающий момент от расчетных нагрузок второй группы предельных состояний, кНм

Горизонтальное смещение верха опоры U равно

u = i×h = 0,003×860 = 2,58 см

h = h_ф + h_o + 110 = 350 + 400 +110 = 860 см

h – расстояние от подошвы фундамента до верха опоры

Допустимое смещение u < u_u = =37,1 см

Условие выполняется

2.12 Расчёт фундамента мелкого заложения

На ЭВМ

3. Проектирование свайного фундамента

3.1 Выбор материала ростверка и назначение его размеров.

Принимаем материал ростверка фундамента- тяжёлый бетон класса В20. Принимаем отметку верха ростверка на 0,5 м ниже поверхности грунта, т.е.-0,500 м. Принимаем размеры ростверка в плане равными

в_р = в_о + 2С = 1,7 +2×0,4 = 2,5 м

а_р = а_о + 2С = 4,1+ 2×0,4 = 4,9 м

Принимаем высоту ростверка из условия минимальной заделки свай в него на 2d и минимальной толщины бетона над их головами в пределах 0,5- 0,7 м.

h_p=l₃+l_в=2d+0,6=2×0,35+0,6=1,3 м

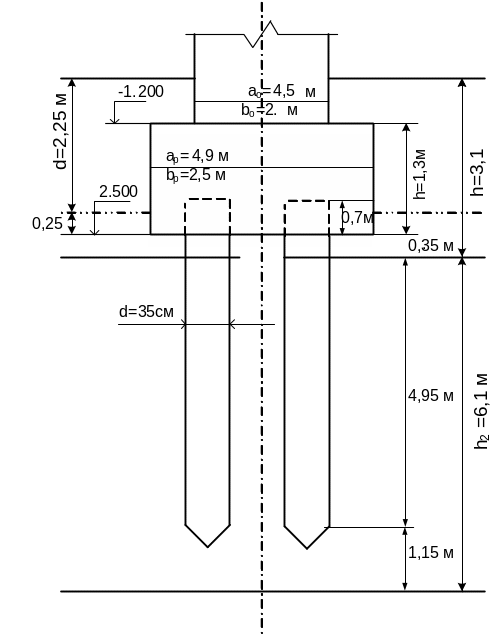

Рис.8 Схема проектирования свайного фундамента

Принимаем отметку подошвы ростверка на 0,25 м ниже глубины промерзания т.е. 2,25+0,25=2,5 м. Тогда отметка обреза ростверка будет -1.200.

3.2 Назначение конструкции и размеров свай

Принимаем ж/б квадратные, сплошные призматические сваи сечением 35х35. Принимаем длину сваи исходя из минимальной заделки ее в ростверк на 2d, минимального заглубления ниже подошвы ростверка на 4м и минимального заглубления в несущий слой не менее 1м:

Принимаем сваи марки СМ-6-35, В-25.

3.3 Определение несущей способности сваи по материалу.

Производится по формуле:

где γ - коэф. условий работы равен 1; γ_св - коэф. условий работы бетона, принимаем равным 1; R_в – расчетное сопротивление бетона осевому сжатию кПа; А_b – площадь поперечного сечения сваи, м²; R_sc – расчетное сопротивление арматуры, кПа; А_s – площадь сечения продольной арматуры сваи, м².

где

3.4 Определение несущей способности сваи по грунту

Для висячей забивной сваи определяется по формуле

где А – площадь опирания на грунт сваи, м²; R – расчетное сопротивление грунта под нижним концом сваи, кПа; u – наружный периметр поперечного сечения сваи, м; f_i – расчетное сопротивление i-го слоя грунта основания на боковой поверхности сваи, кПа; h_i – толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м; - коэф. условий работы грунта соответственно под нижним концом и на боковой поверхности сваи, равен 1.

3.5 Определение количества свай

Производится по формуле:

k – коэф. учитывающий вес ростверка, принимаем 1,2;

N_I – расчетная вертикальная нагрузка на фундамент, кН

F_d – минимальная несущая способность сваи по материалу или грунту, кН; γ_k - коэф. надежности, принимаем γ_k = 1,4

N = 1,1(N_пост+N_вр) = 1,1(2950+2500) = 5995 кН
