Содержание

Введение

1 Исходные данные для проектирования

1.1 Описание местных условий строительства и характеристика сооружения

1.2 Анализ грунтовых условий строительной площадки

2 Проектирование фундамента мелкого заложения

2.1 Выбор материала фундамента

2.2 Назначение отметки обреза фундамента и его минимальных размеров в плоскости обреза

2.3 Определение глубины заложения фундамента

2.4 Предварительное определение размеров подошвы фундамента

2.5 Расчёт основания по несущей способности

2.6 Конструирование фундамента и уточнение размеров

2.7 Проверка давления на подстилающий слой

2.8 Расчёт фундамента на устойчивость

2.9 Расчёт основания по деформациям

2.10 Проверка положения равнодействующих активных сил

2.11 Определение крена фундамента и горизонтального смещения верха опоры

2.12 Расчёт фундамента мелкого заложения на ЭВМ

3 Проектирование свайного фундамента

3.1 Выбор материала ростверка и назначение его размеров

3.2 Назначение конструкций и размеров свай

3.3 Определение несущей способности свай по материалу

3.4 Определение несущей способности свай по грунту

3.5 Определение количества свай

3.6 Размещение свай в ростверке и уточнение размеров ростверка

3.7 Расчёт свайного фундамента по несущей способности

3.8 Проверка давления на грунт по подошве свайного фундамента

3.9 Расчёт свайного фундамента по деформациям

3.10 Расчёт свайного фундамента на ЭВМ

4 Технико-экономическое сравнение вариантов фундаментов

4.1 Определение объёмов работ

4.1.1 Фундамента мелкого заложения

4.1.2 Свайный фундамент

4.2 Сметно-финансовый расчёт стоимости основных работ по сооружению фундамента

4.3 Выбор рационального варианта фундаментов

5. Организация работ по возведению фундамента

5.1 Подготовка территории.

5.2 Копка котлована

5.3 Погружение свай

5.4 Бетонирование ростверка

5.5 Засыпка пазух.

6. Техника безопасности работ

6.1 Земляные работы.

6.2 Бетонные работы

Список литературы

1. Исходные данные

1. Описание местных условий строительства и характеристика сооружения.

Строительство моста предполагается на восточном участке БАМа. Глубина промерзания грунта в районе строительства 2.25м. Опора моста промежуточная, расположена в пойменной части водотока (на суходоле). Грунтовые воды на строительной площадке залегают глубоко.

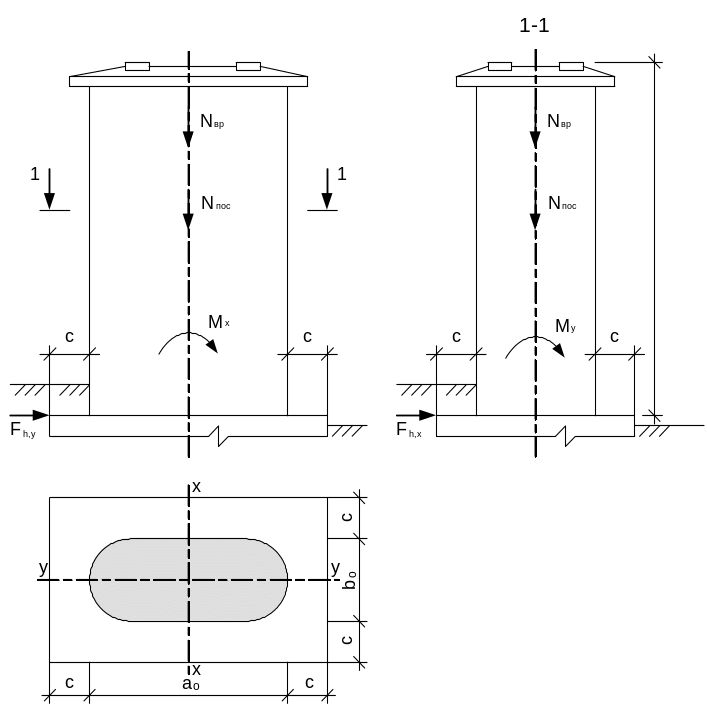

Схема опоры представлена на рис. 1.

Рис.1

Размеры опоры моста представлены в табл. 1.1.

Таблица 1.1

№ варианта	ао, м	во, м	h0, м
24	4,1	1,7	4

Нормативные нагрузки на опору представлены в табл. 1.2.

Таблица 1.2

№ варианта	Nпост, кH	Nвр, кH	Fhx кH	My кHм	Mx кHм
23	2950	2500	300	1650	800

Геологическое строение строительной площадки представлено в табл.1.3

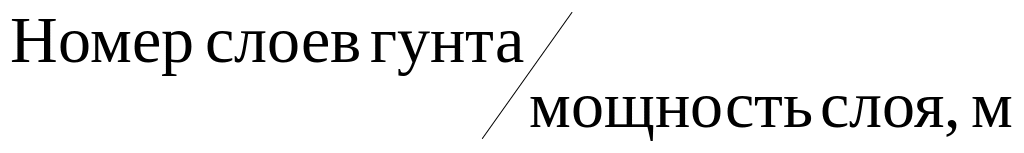

Таблица 1.3

№ варианта
22	36/3,1	22/6,1	35/10,1
