4.2 Внутрішні зусилля в стійках

Згинаючі моменти:

де  = 0,9 – коефіцієнт врахування двох тимчасових навантажень: снігового и вітрового.

Поперечна сила:

Поздовжня сила:

Розрахункові значення зусиль:

М=3297 кНсм; N=148,8 кН; Q=10,69 кН.

4.3 Конструктивний розрахунок.

Розрахунковим перерізом стійки буде переріз, послаблений отворами під болти для кріплення стальних анкерних накладок . Діаметр цих болтів приймаємо d_б = 16 мм.

Геометричні характеристики розрахункового перерізу:

- площа:

- момент опору:

де 0,8 – коефіцієнт, враховуючий ослаблення в розрахунковому перерізі.

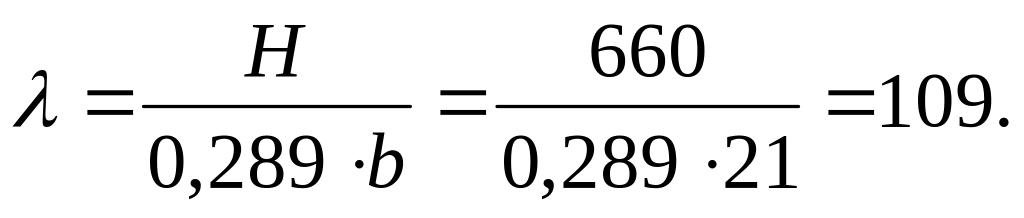

Гнучкість стійки в площині згину:

Коефіцієнт:

.

Напруження в поперечному перерізі:

Сколюючі напруження в клеєному шві:

де - розрахунковий опір сколюванню клеєних елементів.

Стійкість плоскої форми деформування перевіряємо по I,п.4.18.

Гнучкість із площини згину:

Коефіцієнт поздовжнього згину:

де - коефіцієнт піддержуючої дії закріплення по розтягнутій від моменту кромки.

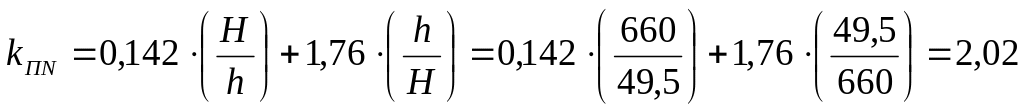

Коефіцієнт:

де

Так як _y і _м більше 1, стійкість плоскої форми деформування забезпечена.

4.4 Розрахунок анкерного кріплення

Розрахунок анкерних болтів ведемо по максимальному розтягуючому зусиллю при дії постійного навантаження з коефіцієнтом надійності _f = 0,9 замість _f = 1,1 і вітрового навантаження.

Поздовжня сила:

Згинаючий момент:

де

Напруження на поверхні фундаменту :

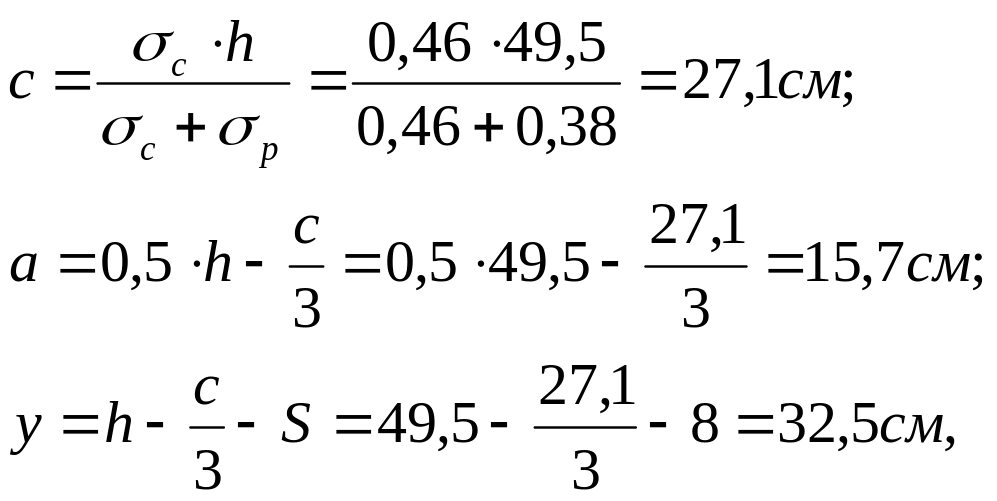

Розміри ділянок епюри напруження:

де S – відстань від грані колони до осі анкерного болта

(приймаємо не менше 4,75d_б).

Зусилля розтягу в анкерних болтах:

Потрібна площа перерізу болта із сталі ВСт3кп2:

де

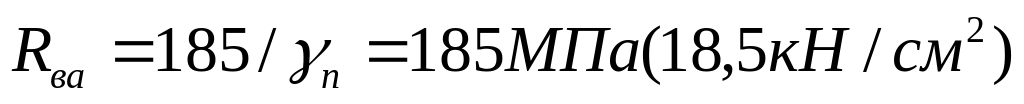

- розрахунковий опір фундаментних болтів розтягу;

- коефіцієнт, враховуючий нерівномірність натягу болтів.

Приймаємо анкерні болти діаметром 22 мм с А_вп=3,03 см² .

Потрібна кількість двозрізних болтів діаметром 16 мм, прикріплюючих стальні накладки до стійки:

де Т_расч – розрахункова несуча здатність одного зрізу нагеля (болта), визначена як менше із значень:

Приймаємо 8 болтів.

Металеві елементи приймаємо із сталі ВСт3ст товщиною 8 мм. Так як запас міцності достатній, розрахунок їх не проводимо.

5.Техніко-економічні показники балки

1. Загальна маса конструкції, кг:

кг

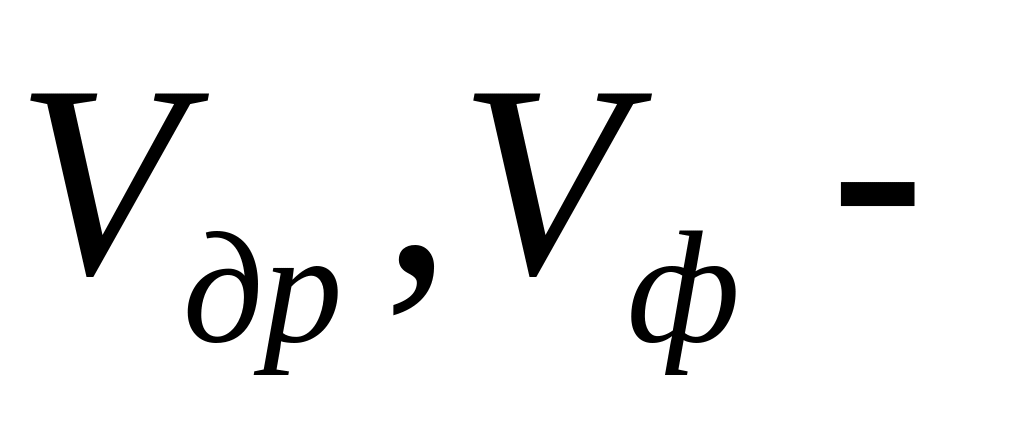

об’єм деревини і фанери за специфікацією,

густина деревини і фанери

- витрата металу по специфікації

2. Маса конструкції на 1 перекриваємої площі:

кг/м²

а-крок несучих конструкцій

L- проліт будівлі

3. Коефіцієнт власної маси:

і -експлуатаційне навантаження на 1 від огорджуючих конструкцій і від снігу

4.Металоємність конструкції:

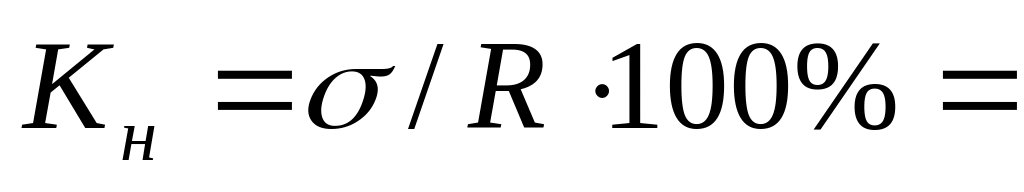

5. Коефіцієнт використання несучої здатності:

напруження в елементі конструкції

R- розрахунковий опір матеріалу даного елемента

Для нижнього поясу

Для верхнього поясу
