3. Розрахунок і конструювання основних несучих конструкцій
Проектуємо клеєну балку покриття.
3.1 Навантаження на балку
2.1.1 Навантаження на 1 м2 горизонтальної проекції:
- від огороджуючої конструкції покриття та покрівлі:
;
;
- експлуатаційне снігове навантаження:
,
де
-
коефіцієнт переходу від снігового
навантаження на поверхні землі до
навантаження на покриття;
- власна вага балки:
;
;
- розрахункове снігове навантаження
,
де
Погонне навантаження на балку :
-
експлуатаційне
-
розрахункове
,
де а – крок несучих конструкцій .
3.2 Конструктивний розрахунок Товщину слоїв для виготовлення балки приймаємо 33 мм після стругання.
Потрібна площа перерізу балки на опорі із умови міцності клеєного шва на сколювання:
,
де
-
поперечна сила на опорі;
- розрахунковий
опір сколюванню при згині клеєних
елементів.
Приймаємо
ширину балки в=21 см (дошки 225х40мм до
стругання), тоді
.
Потрібна висота перерізу балки по середині прольоту із умов міцності по нормальним напруженням в найбільш напруженому перерізі:
,
де
- згинаючий
момент по середині прольоту балки ;
- розрахунковий
опір згину;
- коефіцієнт
умов роботи.
Для виготовлення балки склеюються прямокутнй блок(блок розкрою),шляхом розпилювання якого утворюються дві половини балки.

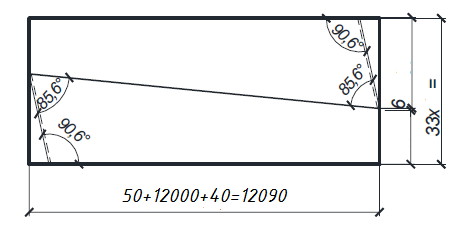

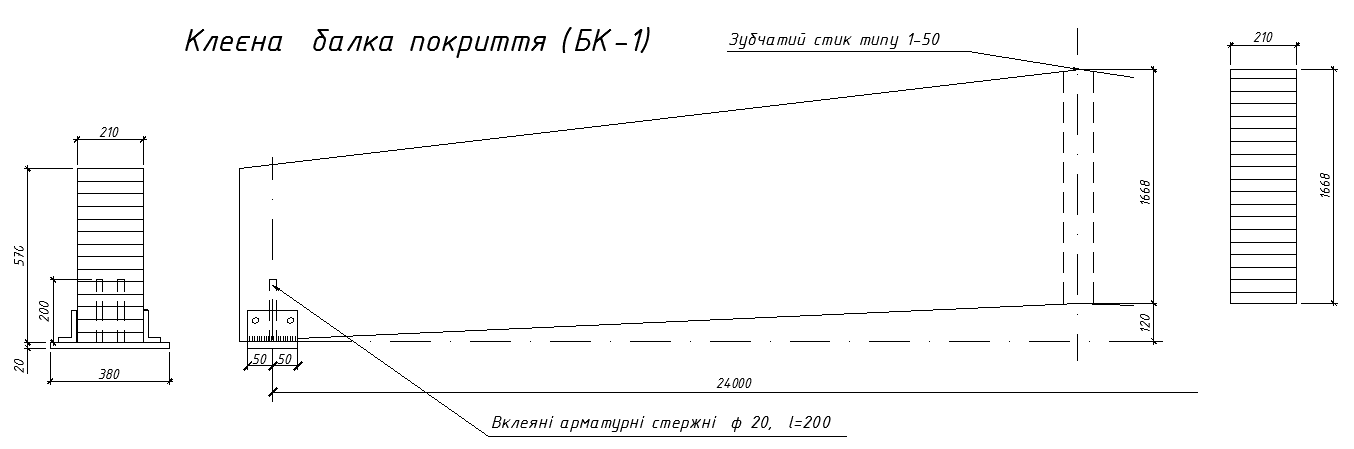

Рис.3.2-Блок розкрою дощатоклеєної балки(заготівельний блок)
Приймаємо блок розкрою із 68 шарів дощок загальною товщиною
;
остаточно
приймаємо висоту балки всередині
прольоту
,
що більше
.
Перевіряємо напруження сколюванню на опорі і нормальні згинаючі напруження в найбільш напруженому перерізі.
Висота найбільш напруженого перерізу
.
Момент
опору
Згинаючий момент в перерізі:
,
де
-
- відстань до найбільш напруженого перерізу.
Напруження:
Оскільки
закріплення зажатої кромки відбувається
за рахунок панелей покриття через 0,5 м
, то
-
перевірка стійкості плоскої ферми
деформування не потрібно.
3.3 Прогин балки
,
де
,
де
;
- коефіцієнт,
враховуючий змінність перерізу по
висоті;
- коефіцієнт,
враховуючий вплив дотичного напруження
на прогин;
-
модуль
пружності деревини.
Відносний прогин балки:
Так
як
, будівельний
підйом приймаємо конструктивно
.
При отриманих розмірах ухил верхнього поясу балки:
3.4 Розрахунок опорного вузла
Опорна реакція балки передається на 2 вклеєних стержня.
Діаметр
стержнів приймаємо за умови
,
приймаємо d=2см.
Потрібна довжина заробленої частини стержнів:
,
де
-
розрахунковий опір сколюванню в клеєних
з’єднань для максимального напруження;
n – кількість вклеєних стержнів.
Приймаємо
.
Проектуємо клеєфанерну балку покриття.
3.5 Навантаження на балку
Погонне навантаження на балку :
-
експлуатаційне
-
розрахункове
,
де
а – крок несучих конструкцій .
Висоту
поперечного перерізу балки в середині
прольоту приймаємо
,
що являється стандартною шириною
фанерного листа. При ухилі покрівлі
і=1:15
висота перерізу на опорі буде:
;
Визначаємо потрібну ширину балки:
, де
- розрахунковий
опір розтягу вздовж волокон;
- коефіцієнт
умов роботи для групи експлуатації
конструкцій А- 2
Приймаємо
пояси балки із 10 дощок з загальною
шириною
.
Тоді
загальна ширина становитиме
.
Розрахункові перерізи балки будуть з координатами:
,
де
-
розрахунок по нормальним напруженням
на стійкість фанерної стійки;
- розрахунок
фанерних стінок поголовним напруженням;
- розрахунок
фанерної стійки на стійкість;
-
розрахунок на зріз фанерної стійки і
на сколювання між поясами і стінкою ;
- розрахунок
по деформаціям.
Для цих перерізів розраховуються:
- згинаючий момент і поперечна сила
;
;
- висота перерізу , відстань між центрами поясів , висота стінки
;
;
;
- приведені до фанери геометричні характеристики :
1. момент інерції:
, де
-
коефіцієнт приведення;
-
коефіцієнт, враховуючий збільшення
модуля пружності фанери при згині в
площині листа;
момент опору:
;
3. статичний момент площини на рівні внутрішньої кромки:
Розрахунки проводимо в табличній формі:
Номер перерізу |
Коори-ната х ,м |
Зусилля |
Висота перерізу , см |
Приведення до фанери геометр. харект. |
|||||
М, кНм |
Q, кН |
hx |
hx’ |
hст |
Iпр, см4 |
Wпр, см3 |
Sпр, см3 |
||
1 |
8.1 |
727,6 |
44,1 |
123,5 |
109,1 |
94,7 |
4795178 |
77655 |
46838 |
2 |
1,1 |
142,3 |
149,2 |
77,3 |
62,9 |
48,5 |
1606003 |
41552 |
29330 |
3 |
0,55 |
145,7 |
129,4 |
73,6 |
59,2 |
44,8 |
1382109 |
37557 |
27926 |
4 |
0 |
0 |
135,6 |
70 |
55,6 |
41,2 |
1219546 |
34844 |
26561 |
5 |
12 |
813,6 |
0 |
149,2 |
134,8 |
120,4 |
7441582 |
99753 |
56612 |
