Визначення центру електричних навантажень і місця розташування головної понижувальної підстанції
На генеральний план підприємства наносимо картограму навантажень. При цьому для кожного цеху креслиться круг, центр якого співпадає з центром електричних навантажень цеху.

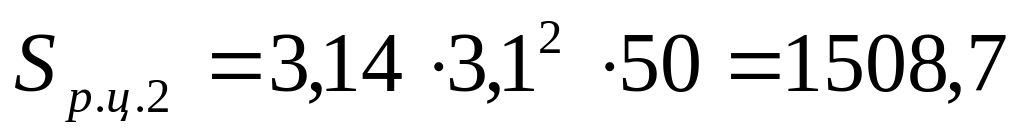

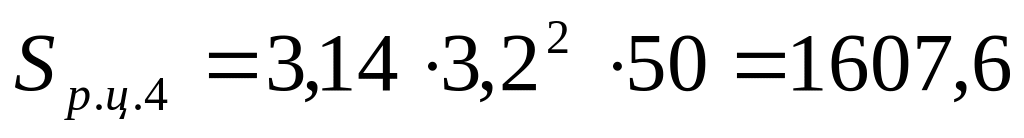

Площа круга в прийнятому масштабі m дорівнює повному розрахунковому навантаженню цеху
кВА
кВА
кВА
кВА
кВА
кВА
кВА
кВА
де Sp.ц.i – розрахункове повне навантаження i-го цеху, кВА;
rц.і – радіус круга і-го цехи, см або мм;
m – масштаб, кВА/см2 або кВА/мм2.

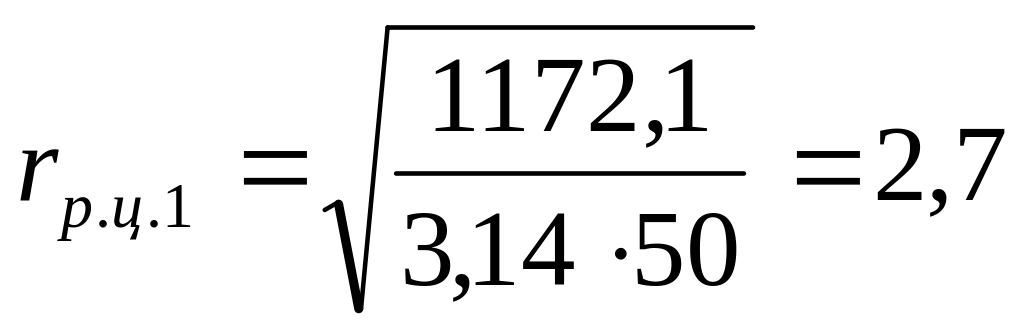

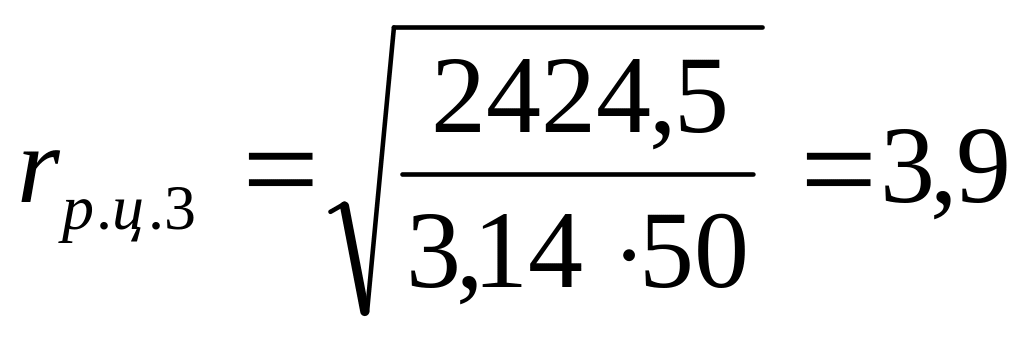

З цього виразу визначаємо радіус круга
см
(мм)
см
(мм)
см
(мм)
см
(мм)
см
(мм)
см
(мм)
см
(мм)
см
(мм)
Приймаємо масштаб m = 50 кВА/см2, тоді
Координати ЦЭН підприємства визначаємо по формулах
о.е.;
о.е.
о.е.
о.е.
де Хц.i, Yц.i - координати ЦЭН i-го цеху;
n – кількість цехів підприємства.
Результати розрахунків зводимо в таблицю 2.1.
Координати і радіуси кругів картограм окремих цехів
Таблиця 2.1.
№ цеху |
Назва цеху |
Координати |
rц.i, см |
|
Хц.i |
Yц.i |
|||
1 |
Механічний цех №1 |
4.8 |
10 |
2.7 |
2 |
Механічний цех №2 |
7.9 |
10 |
3.1 |
3 |
Механічно-складальний цех |
12 |
10 |
3.9 |
4 |
Інструментальний цех |
14.2 |
10 |
3.2 |
5 |
Цех дрібних серій |
19.5 |
10 |
3.9 |
6 |
Ремонтно-механічний цех |
19.5 |
3.9 |
3.2 |
7 |
Компресорна станція |
10 |
3.6 |
1.9 |
Вибір числа і потужності трансформаторів гпп
Враховуючи, що на підприємстві є електроспоживачі 1 і 2-й категорії надійності електропостачання, то за умовами надійності вибираємо двохтрансформаторну ГПП.

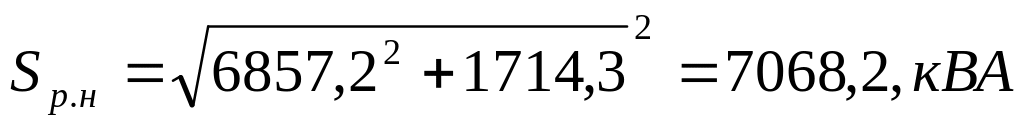

Вибираємо номінальну потужність трансформаторів ГПП по розрахункових повних навантаженнях в нормальному режимі роботи з урахуванням режиму електропередавальної організації по реактивній потужності Sр.н, яка визначається по формулі
де Рр.5 – розрахункова активна потужність підприємства на V рівні електропостачання;
Qэ.5 – економічна реактивна потужність, яка споживається підприємством з мережі енергосистеми.

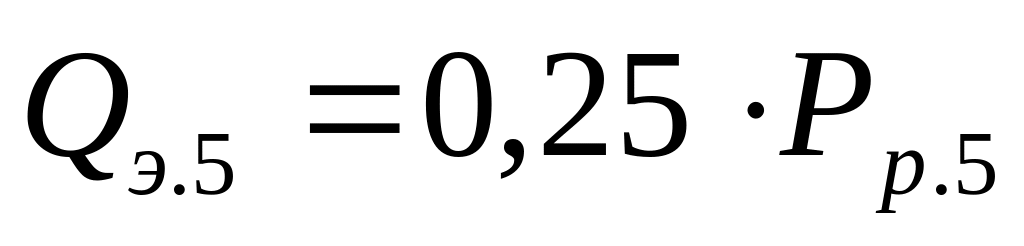

Величину економічної реактивної потужності визначаємо по формулі:
Якщо на ГПП два трансформатори, то номінальна потужність Sном.т кожного з них повинна відповідати двом умовам.
По першій умові мінімальна номінальна потужність трансформаторів ГПП не повинна бути менше половини повного навантаження підстанції

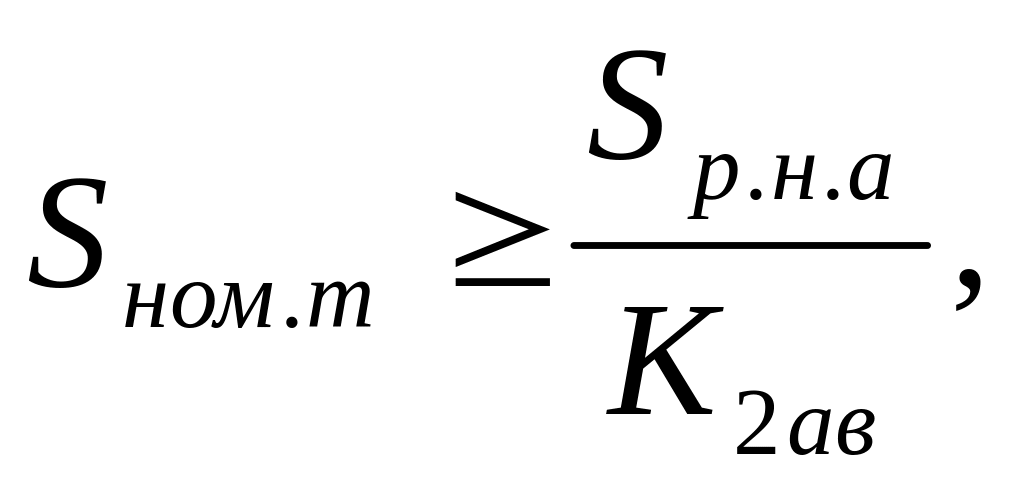

По другій умові
де Sр.н.а – розрахункове повне навантаження в післяаварійному режимі, яка визначається з урахуванням сезонних змін навантаження і можливістю обмеження навантаження в такому режимі;
К2ав – коефіцієнт, визначає величину допустимого аварійного перевантаження, температури охолоджуючого повітря і величини попереднього навантаження.(Довідкові дані таблиця №2Д).

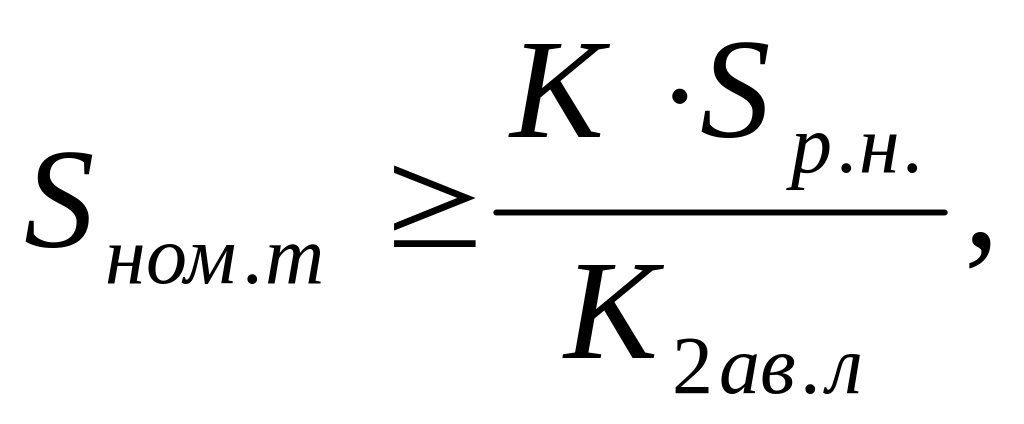

Виконання другої умови необхідно перевірити для зимових і літніх температур охолоджуючого повітря при відповідних навантаженнях
де К2ав.з – коефіцієнт допустимого аварійного перевантаження в зимовий період;
К2ав.л – коефіцієнт допустимого аварійного перевантаження в літній період;
К – коефіцієнт відношення літнього розрахункового навантаження до зимової.
Температуру охолоджуючого повітря для Луганської області приймаємо: зимову –
-10оС, літню - +20оС.
Технічні дані трансформаторів ГПП
Таблиця 3.1.
Тип |
Номинальна потужність, кВА |
Поєднання напруг, кВ |
Втрати |
Напруга КЗ,% |
Струм ХХ, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
ТМН-6300/110 |
6300 |
115 |
6,6 |
11,5 |
33,5 |
10,5 |
1,0 |
