Лабораторна робота 3
ДОСЛІДЖЕННЯ СКЛАДОВИХ ЧАСТИН приймально-контрольного приладу «дУНАЙ 128» СПДІ «дУНАЙ ХХІ»
Мета роботи:
вивчення призначення, принципу роботи, внутрішньої структурної побудови і застосування складових частин приймально-контрольного приладу «дУНАЙ 128» :
«дУНАЙ-КС8/КС16»;
«дУНАЙ-КЖ»;
«дУНАЙ- АД3»;
«дУНАЙ-АД8»;
«дУНАЙ-РК»;
«дУНАЙ-РЛ2/РЛ4/РЛ21/рл41»;
«дУНАЙ-ТМ/СТМ»; «дУНАЙ-ТМЛ»;
«дУНАЙ-КLPT»;
експериментальне дослідження фізичних процесів, що протікають в складових частинах ППК «дУНАЙ 128»;
отримання практичних навичок з експлуатації клавіатур, модулів і адаптерів ППК «дУНАЙ 128».
Перед виконанням лабораторної роботи необхідно ознайомитися з відомостями про клавіатури, модулі і адаптери ППК «дУНАЙ 128» та отримати від викладача допуск до виконання роботи. Описи клавіатур, модулів і адаптерів та схеми їх підключення наведені в «Інструкції з експлуатації» ППК «дУНАЙ 128».
Контрольні запитання.
4.1. Призначення клавіатур, модулів і адаптерів ППК «дУНАЙ 128».
4.2. Режими роботи клавіатур, модулів і адаптерів ППК «дУНАЙ 128».
4.3. Індикація клавіатур, модулів і адаптерів ППК «дУНАЙ 128».
4.4. Підключення клавіатур, модулів і адаптерів до ППК «дУНАЙ 128».
4.5. Програмування клавіатур, модулів і адаптерів ППК «дУНАЙ 128».
4.6. Перегляд пам’яті тривог.
4.7. Характеристики живлення та надійності клавіатур, модулів і адаптерів ППК «дУНАЙ 128».
4.8. Відмінності між адаптерами АД-3 і АД-8.
4.1. Призначення клавіатур, модулів і адаптерів ппк «дУнай 128».
Клавиатура Дунай-КЖ
В пластиковом корпусе предназначена для постановки под охрану или снятия с охраны объекта, а также для просмотра и изменения состояния помещений (групп), и локализации тревог по помещениям, далее по тексту клавиатура. Данная модель может использоваться для работы с группами шлейфов (помещениями), в состав которых включено до 128-ми шлейфов.
Адаптер Дунай-ТМL
Предназначен для взятия/снятия помещений (групп шлейфов) под
охрану при помощи контактных ключей памяти Dallas Touch Memory типа DS1990A3-F4.
Клавиатуры Дунай-КС8, Дунай-КС16
Предназначены для просмотра и изменения состояния (взятие/снятие под охрану) групп(ы), далее по тексту клавиатура. Клавиатура Дунай-КС8 используется для групп, в состав которых включено до восьми шлейфов, Дунай-КС16 – до 16 шлейфов.
4.2. Режими роботи клавіатур, модулів і адаптерів ппк «дУнай 128».
Клавиатура Дунай-КЖ
В клавиатуре предусмотрены следующие режимы работы:
1) режим тестирования;
2) режим конфигурирования;
3) режим программирования.
4) дежурный режим;
5) режим изменения состояния (взятие/снятие) помещения;
6) режим просмотра:
- списка и состояния помещений;
- списка и состояния групп;
- списка и состояния адаптеров (клавиатур);
- списка и состояния шлейфов в помещении/группе;
- памяти тревог;
- номеров или Ф.И.О. пользователей;
7) режим МИНИПУЛЬТ ОХРАНЫ;
8) режим работы только с одним помещением.
Клавиатуры Дунай-КС8, Дунай-КС16
Клавиатура обеспечивает выполнение режимов:
1) клавиатура неактивна;
2) тест проверки исправности индикаторов;
3) постраничный просмотр состояния групп (помещений);
4) просмотр состояния группы;
5) просмотр памяти тревог.
Адаптер Дунай-ТМL
Режим – ожидание.
Режим – работа
4.3. Індикація клавіатур, модулів і адаптерів ппк «дУнай 128».
Клавиатура Дунай-КЖ
При включении электропитания, на экране ЖКИ появляется на несколько секунд текст стартового сообщения (79). Если связь с ППК по интерфейсу RS-485 отсутствует (нет связи или неправильно запрограммирована клавиатура), на индикатор выводится текст сообщения (80). При наличии связи с ППК выводится текст сообщения (38) или (39) и клавиатура выводит на экран ЖКИ сообщение (12).
1.5.2.6.2 Вызов режима ПРОСМОТРА выполняется только из дежурного режима вводом последовательности: [000] [#]. На индикаторе появится текстовое сообщение (43).
на клавиатуре ППК мигают индикаторы:
- «СВЯЗЬ 485» – один раз в секунду;
- «ПЕРЕДАЧА» – два раза в секунду;
- включается бипер ППК – один раз в секунду.
Клавиатуры Дунай-КС8, Дунай-КС16
светодиодные индикаторы:
«1»–«8» и «1»–«16» - для отображения состояния шлейфов на клавиатуре Дунай-КС8 и Дунай-КС16 соответственно;
«ВЗЯТО» - помещение (группа) под охраной;
«СНЯТО» - помещение (группа) снято (снята) с охраны;
«ПОДТВ ВЗЯТИЯ» – подтверждение пользователю о взятии под охрану помещения (группы);
«ПАМЯТЬ» - отображает наличие тревог в памяти ППК по группе(ам), за которыми закреплена клавиатура;
«СВЯЗЬ 485» - отображает состояние связи с ППК по интерфейсу RS 485.

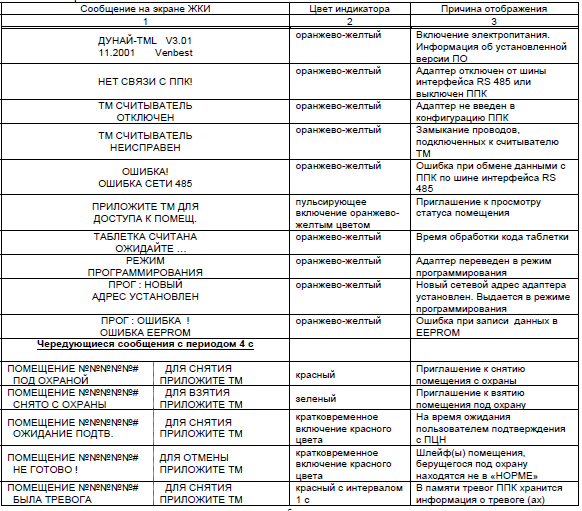

Адаптер Дунай-ТМL
