1.От каких параметров и как зависит дальность обнаружения ( по основному уравнению радиолокации)?

Уравнение радиолокации отображает зависимость дальности обнаружения от ЭПР(эффективной поверхности рассеивания ) цели и осн-ых парам-ов РЛС,определяющих энегрегические характеристики излучаемого и принимаемого сигналов.

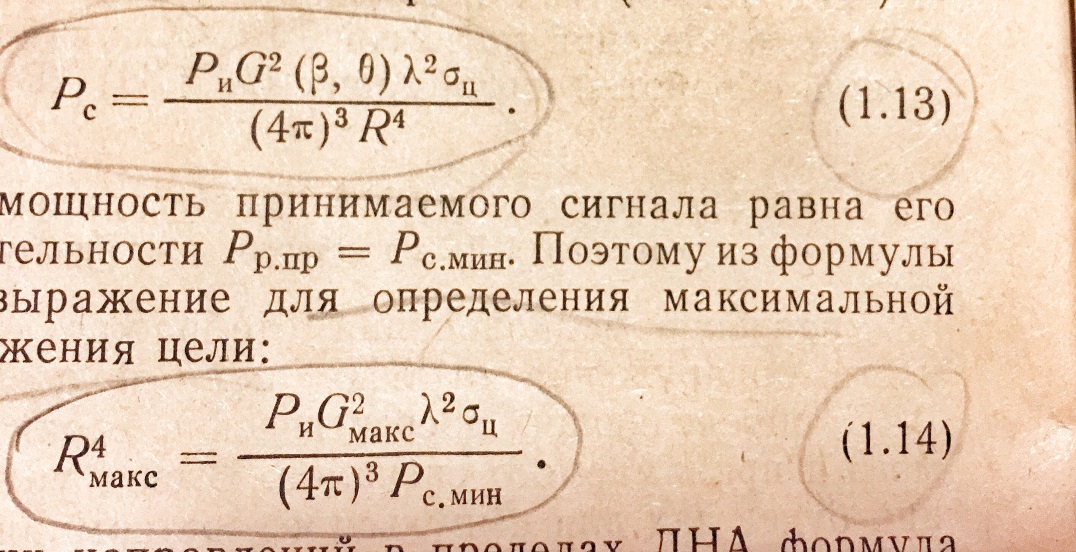

Уравнения (1.13) и (1.14) назыв. Основными уравнениями радиолокации. В этих уравнениях отсутствует важный параметр РЛС, это длительность импульса τ, ( поэтому может быть сделан ошибочный вывод о возможности увеличения дальности путем увеличения импульсной мощности за счет сокращения длительности импульса)

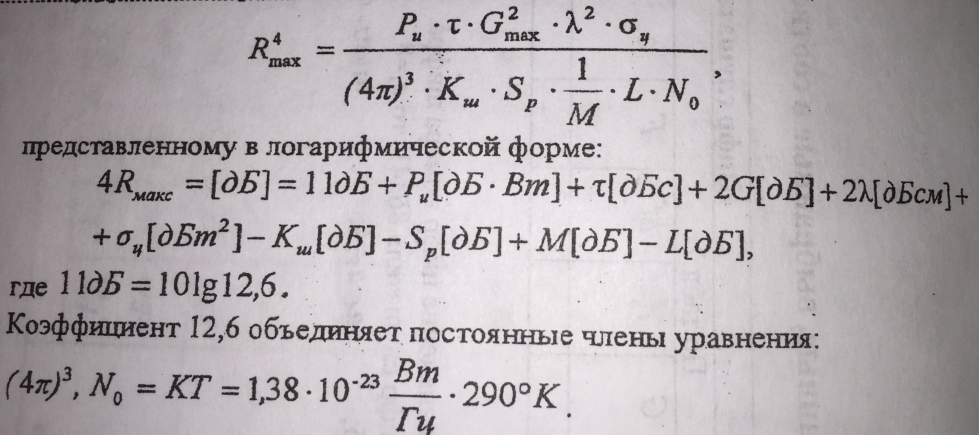

2.Переведите формулу уравнения радиолокации (расчета дальности) из логарифмического вида в обычный.

Г де R_макс – максимальная дальность обнаружения; P_u –импульсная мощность РЛС; τ – длительность импульса; G– коэффициент усиления антенны; λ – длина волны; σ_ц – эффективная поверхность рассеивания (ЭПР) цепи; K_ш – коэффициент шума; S_p – коэффициент различимости; m –количество рабочих частот РЛС; L_i – энергетические потери сигналов; N – масштаб изображения;

3.Какой зависимостью связана полоса пропускания приемника с длительностью импульсов?

Длительность импульса τ связана с полосой пропускания приемника выражением:

Δf = 1/ τ → P_c.min = К_шS_pN₀ 1/ τ → Sp =

4.Как изменяется отношение мощностей сигнала и шума в случае нарушения этой зависимости?

Если Δf уменьшится, то Sp увеличится

5. Что такое согласование сигнала и полосы пропускания приемника?

6.Какой блок приемника определяет величину полосы пропускания?

УПЧ – усилитель промежуточной частоты, т.к. это устройство для амплитудного детектора является наиболее узкополосным

7.Какой импульс короткий или длинный требует более широкой полосы пропускания и почему?

Чем короче импульс тем больше полоса пропускания

Δf=1/τ

8.Что такое коэффициент шума?

В связи с ухудшением выходного соотношения сигнал/шум для достижения требующегося для срабатывания выходных устройств уровня этого соотношения необходимо увеличить соотношение сигнал/шум на входе в Кш раз или, как еще говорят привести мощность шума ко входу РПУ за счет увеличения мощности шума на входе в Кш раз.

Отношение мощности сигнал/шум на вх к мощности сигнал/шум на выходе

9.От чего зависит мощность шумов в приемнике?

Р_ш = кТК_Ns_pΔf ,

T – температура входных элементов РПУ в градусах по шкале Кельвина;

K_N – коэффициент шума приемника РПУ, показывающий , насколько ухудшается соотношение мощности сигнала и шума при прохождении ими тракта РПУ из-за возрастания мощности шумов, порождаемых в каждом из его каскадов.

Sp – коэффициент различимости

Δf – полоса пропускания

10. В каком элементе приемника образуется основная мощность шумов? Почему?

Pш возникают главным образом из-за теплового движения электронов во входных цепях РПУ,а в высокочувствит. РПУ – в антенне и атмосфере, а также в следствии изменения плотности потоков эмиссии электронов в полупроводниковых приборах РПУ. Случайные по плотности потоки электронов (е) создают во входных цепях РПУ флюктуирующие по интенсивности шумовые токи i_ш(t) и напряжения u_ш(t).

11.Что такое коэффициент различимости(наблюдательности)?Как он влияет на максимальную дальность обнаружения?

Для РЛС УВД принято, что Рп.о. на максимальной дальности обнаружения Rmax должно быть не менее 0,8 – 0,9. При расчете Rmax используются мощностные единицы, поэтому минимальный уровень превышения , необходимый для обнаружения сигнала , принимают в виде соотношения мощности импульса отраженного сигнала Рс.вх к мощности шума Рш.вх. на входе РПУ: Sp= Рс.вх/Рш.вх

На Rmax влияет обратно-пропорционально т.е. чем больше Sp тем меньше Rmax.
