1. Электроника. Классификация медицинской электроники.

Электроника - область науки и техники, в которой рассматривается работа и применение электровакуумных, ионных и полупроводниковых устройств.

1)Вакуумная электроника, основана на применении электровакуумных приборов (рентгеновские трубки, электронные лампы, газоразрядные приборы и т. д.).

2)Твердотельная электроника – изучает полупроводниковые приборы, интегральные схемы.

3)Квантовая электроника, связана с лазерами.

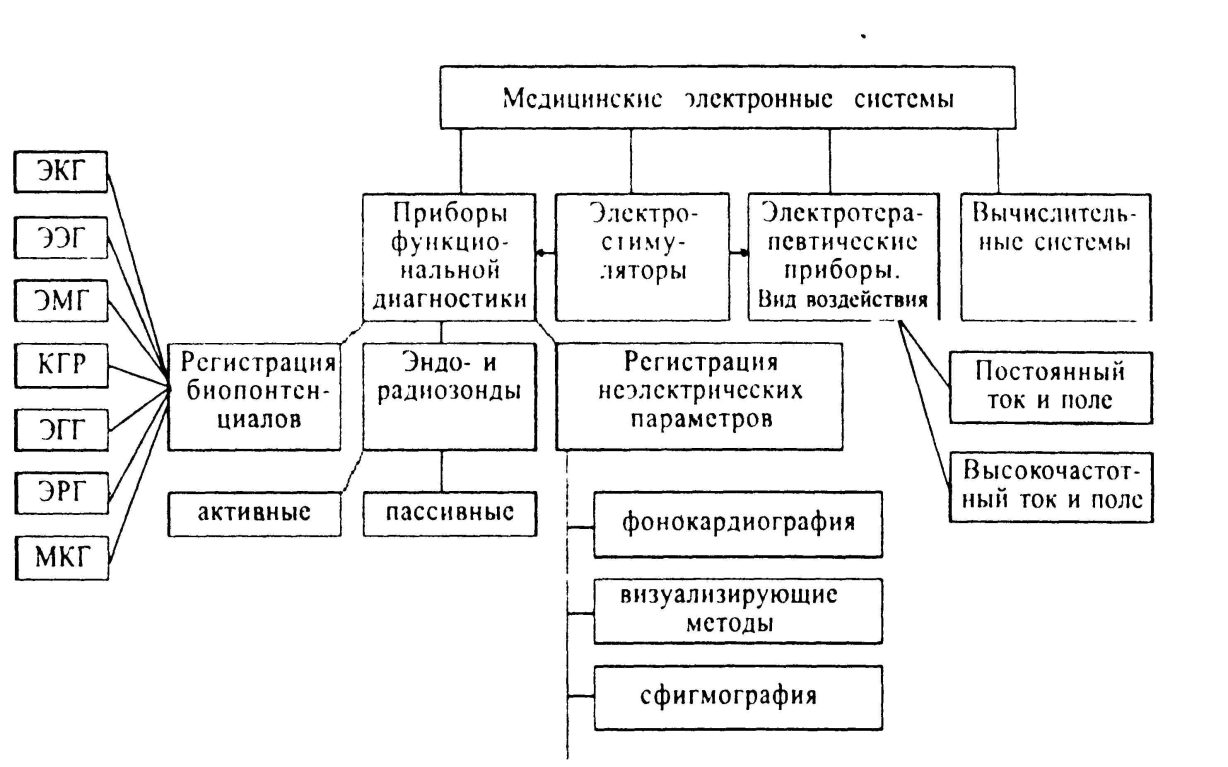

Медицинская электроника - это разделы электроники, в которых рассматриваются устройство и работа соответствующей медицинской аппаратуры. В медицинских электронных приборах неэлектрические характеристики типа температуры, давления, перемещения органов и т. д. преобразуют в электрический сигнал. Это связано с тем, что информацию, представленную электрическим сигналом, удобно регистрировать и передавать на расстояние.

ЭМГ (электромиография) – регистрация электрических потенциалов скелетных мышц, используется как метод исследования функций двигательного аппарата (мышц, нервов, спинного мозга) человека и животных.

КГР (кожно-гальваническая реакция) – метод мониторинга психоэмоционального состояния (изменение разности потенциалов и снижение электрического сопротивления между двумя участками поверхности кожи (напр., ладонь и тыльная сторона кисти), возникающие при раздражениях, вызывающих эмоциональную реакцию).

ЭРГ (электроретинография) – метод регистрации изменения электрического потенциала сетчатки глаза при ее освещении.

МКГ (магнитокардиография) – метод исследования сердечной деятельности путем регистрации изменений во времени магнитной составляющей электромагнитного поля сердца, связанных с изменениями его биоэлектрической активности.

2. Общая схема съема, обработки и регистрации медико-биологической информации.

Любой диагностический прибор или система имеют следующие составные части:

Снятие, передача и регистрация медико – биологической информации

Измерительный

(регистрирующий прибор)

Усилитель

Электрод или датчик

Блок обработки и записи

результатов

Канал

связи

Передача информации может осуществляться на довольно значительные расстояния. Передача информации может осуществляться как по проводам, так и с помощью радиосвязи.

В процессе передачи информации, на основной полезный сигнал, например, ЭКГ, могут накладываться шумы. Полезный сигнал, например ЭКГ, должен быть передан на некоторое расстояние по каналу передачи Iк. Этот процесс называется телеметрией. После передачи сигнала передатчиком приемник принимает этот сигнал, но теперь с шумом. Одновременно передатчик по другому каналу IIк передает стандартный сигнал СС который генерируется генератором стандартных сигналов. Приемник второго канала воспринимает стандартный сигнал, на который наложены шумы, СС + шум. В пункте приема имеется такой же ГСС, сигнал от которого, пройдя через инвертор, меняющий полярность сигнала, суммируется с СС + шум. После инвертирования шума и суммирования его с сигналом ЭКГ + шум можно получить чистый сигнал ЭКГ, т.к. шум, прямой и инвертируемый, уничтожаются.
