Алматы технологиялық университеті Инженеринг және ақпараттық технологиялар факультеті

“Өндірістік үдерістерді механикаландыру және автоматтандыру” кафедрасы

Пәннің аты: Электртехникасы және электржабдықтары

Факультет кеңесінің мәжілісінде бекітілді

№ 3 хаттама 24 қараша 2014ж.

№ 1 билет

1. Э лектр тізбегінің жіктелуі

2. “А” түйіні үшін кирхгофтың 1 заңын белгілеңіз.

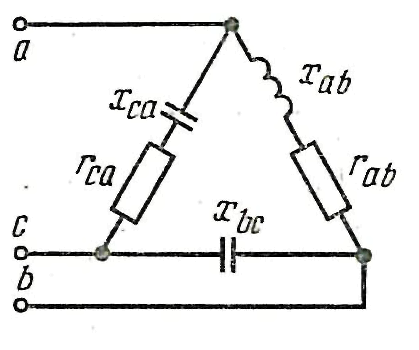

3. Суретте көрсетілген электр схемасының параметрлері: U_Л=127 B, R_аб=5 Ом, R_СА=6 Ом, х_аб=10 Ом, х_бс=8 Ом, х_са=4 Ом. Осы параметрлер және сызықты кернеу арқылы фазалық тоқтарды, сызықты тоқтарды, барлық тізбектің жеке бөліктері үшін активті қуатты анықтау керек.

Билет «Өндірістік үдерістерді механикаландыру және автоматтандыру» кафедрасының мәжілісінде талқыланды және ұсынылды (____________2014ж. № ­­­­­____ хаттама)

Кафедра меңгерушісі

_______________ (қолы)

Шамбулов Е.Д. (тегі, аты, әкесінің аты)

Алматы технологиялық университеті Инженеринг және ақпараттық технологиялар факультеті

“Өндірістік үдерістерді механикаландыру және автоматтандыру” кафедрасы

Пәннің аты: Электртехникасы және электржабдықтары

Факультет кеңесінде бекітілген

№ 3 хаттама 24 қараша 2014ж.

№ 2 билет

1. Э лектр тоғы деген не?

2. Кедергілері бірізді жалғанған электр тізбегі.

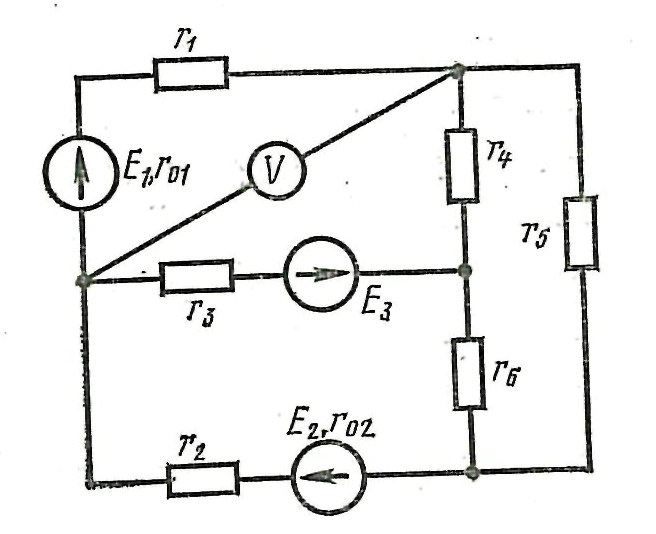

3. Суретте көрсетілген электр схемасының параметрлері: Е₁=72 В, Е₂=12 В, Е₃=4 В, r₀₁=0,7 Ом, r₀₂=1,5 Ом, r₁=6 Ом, r₂=1 Ом, r₃=10 Ом, r₄=4 Ом, r₅=12 Ом, r₆=4 Ом. 1. Схемаға кирхгофтың бірінші және екінші заңы бойынша теңдеу құр; 2. Барлық тармақтардың тоғын тап; 3. Кернеуді анықта; 4. Қуат балансын құр; 5. Есептің дұрыстығын тексер.

Билет «Өндірістік үдерістерді механикаландыру және автоматтандыру» кафедрасының мәжілісінде талқыланды және ұсынылды ( __ қараша 2014ж. № ____ хаттама)

Кафедра меңгерушісі

_______________ (қолы)

Шамбулов Е.Д. (тегі, аты, әкесінің аты)

Алматы технологиялық университеті Инженеринг және ақпараттық технологиялар факультеті

“Өндірістік үдерістерді механикаландыру және автоматтандыру” кафедрасы

Пәннің аты: Электртехникасы және электржабдықтары

Факультет кеңесінде бекітілген

№ 3 хаттама 24 қараша 2014ж.

№ 3 билет

1. Э лектр кедергісі деген не?

2. Кедергілері параллель жалғанған электр тізбегі

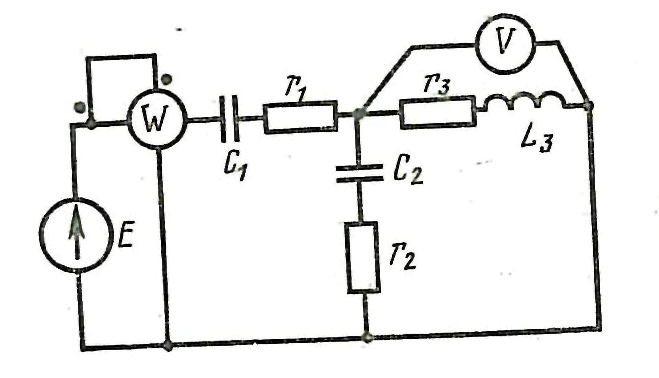

3. Суретте көрсетілген электр схемасының параметрлері: Е=220 B, f=50 Гц, С₁=637 мкФ, С₂=300 мкФ, L₃=15,9 мГн, R₁=8 Ом, R₂=3 Ом, R₃=4 Ом Барлық тізбектің тармақтарындағы тоқтарды, бөліктердің кернеуін, активті, реактивті және толық қуатты табу керек.

Билет «Өндірістік үдерістерді механикаландыру және автоматтандыру» кафедрасының мәжілісінде талқыланды және ұсынылды (__ қараша 2014ж. № ____ хаттама)

Кафедра меңгерушісі

_______________ (қолы)

Шамбулов Е.Д. (тегі, аты, әкесінің аты)
