Қазақстан Республикасының білім және ғылым министрілігі
М. Тынышбаев атындағы қазақ көлік және коммуникациялар академиясы
Кафедра «Көлік ғимараттарының құрылымдары»
«Бекітемін»
кафедра меңгерушісі, т.ғ.д., профессор
_____Айтжанова Т.К.
«___» ________2014 ж
№1 емтихан билеті
«Инженерлік графика-1» пәнінен
Кафедра мәжілісінде қарастырылды 12.12 2014ж. Хаттама № 5

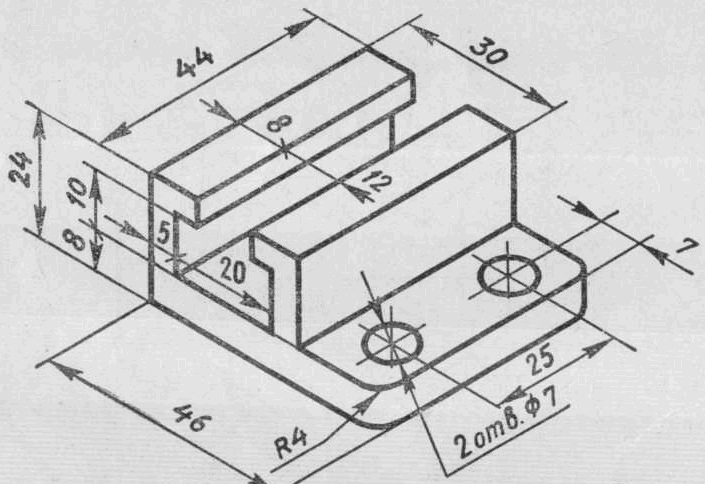

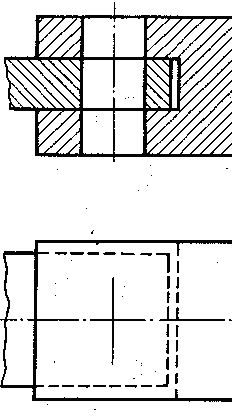

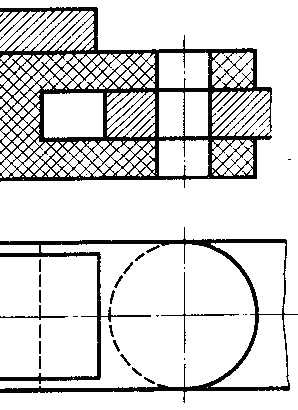

1. Модельдің кешенді сызбасын көрнектілік бейнесі бойынша орындап, өлшемдерін түсіріңіз.

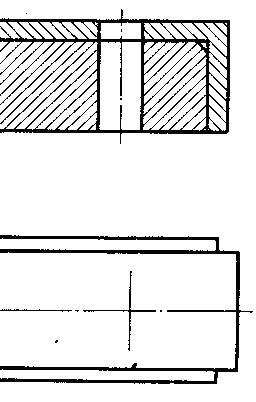

2. М22 (МЕСТ 7798-70) болтпен бөлшектердің қосылысын бейнелеңіз. (m=60мм, n=25мм, с=2мм)
3. Комплексті сызбаларды түрлендіріп АВС жалпы жағдайдағы жазықтықтың нақты шамасын табыңыз /жазық параллель жылжыту әдісімен/ А(25, 80, 5), В(80, 10, 70), С(5, 40, 30)
Қазақстан Республикасының білім және ғылым министрілігі
М. Тынышбаев атындағы қазақ көлік және коммуникациялар академиясы
Кафедра «Көлік ғимараттарының құрылымдары»
«Бекітемін»
кафедра меңгерушісі, т.ғ.д., профессор
_____Айтжанова Т.К.
«___» ________2014 ж
№2 емтихан билеті
«Инженерлік графика-1» пәнінен
Кафедра мәжілісінде қарастырылды 12.12.2014ж. Хаттама № 5

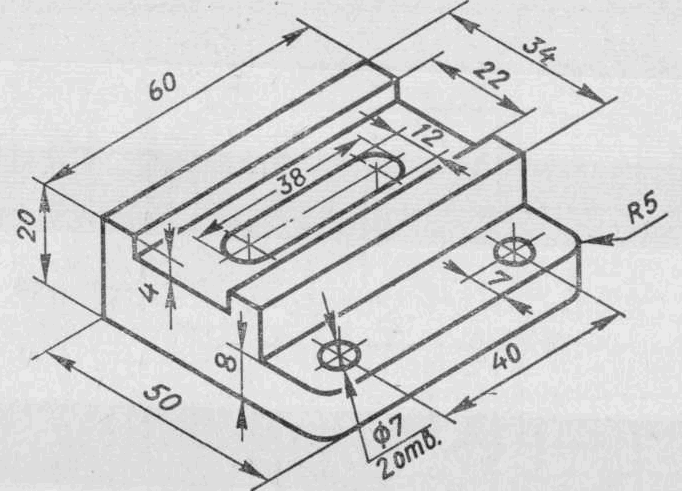

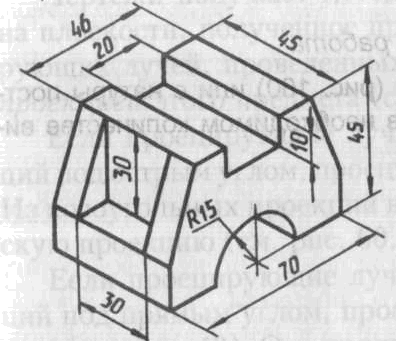

1. Модельдің комплексті сызбасын көрнектілік бейнесі бойынша орындап, өлшемдерін түсіріңіз.

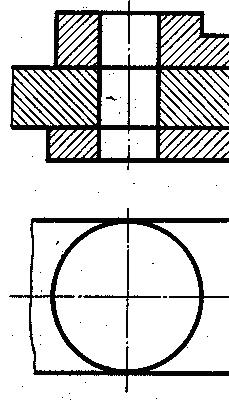

2. М18 (МЕСТ 7798-70) болтпен бөлшектердің қосылысын бейнелеңіз. (m=40мм, n=65мм, с=2мм)
3. Комплексті сызбаларды түрлендіріп АВС жазықтықтың нақты шамасын табыңыз /айналдыру әдісімен/, А(90, 0, 40), В(0, 30, 60), С(30, 75, 5)
Қазақстан Республикасының білім және ғылым министрілігі
М. Тынышбаев атындағы қазақ көлік және коммуникациялар академиясы
Кафедра «Көлік ғимараттарының құрылымдары»
«Бекітемін»
кафедра меңгерушісі, т.ғ.д., профессор
_____Айтжанова Т.К.
«___» ________2014 ж
№3 емтихан билеті
«Инженерлік графика-1» пәнінен
Кафедра мәжілісінде қарастырылды 12.12.2014ж. Хаттама № 5

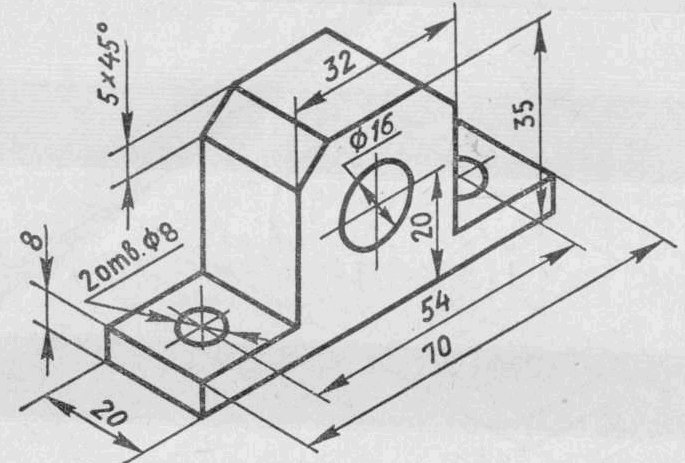

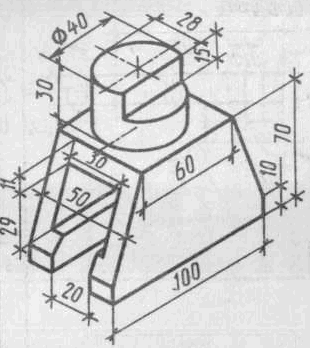

1. Модельдің комплексті сызбасын көрнектілік бейнесі бойынша орындап, өлшемдерін түсіріңіз.

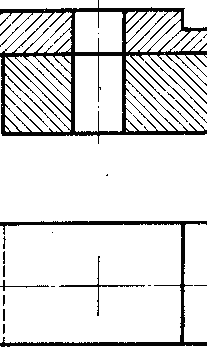

М20 (МЕСТ 7798-70) болтпен бөлшектердің қосылысын бейнелеңіз. (m=70мм, n=20мм, с=2мм)
3. Комплексті сызбаларды түрлендіріп СДЕ жазықтықтың нақты шамасын табыңыз /проекциялар жазықтығын алмастыру әдісімен/, С(80, 90, 0), Д(10, 20, 60), Е(45, 0, 10)
Қазақстан Республикасының білім және ғылым министрілігі
М. Тынышбаев атындағы қазақ көлік және коммуникациялар академиясы
Кафедра «Көлік ғимараттарының құрылымдары»
«Бекітемін»
кафедра меңгерушісі, т.ғ.д., профессор
_____Айтжанова Т.К.
«___» ________2014 ж
№4 емтихан билеті
«Инженерлік графика-1» пәнінен
Кафедра мәжілісінде қарастырылды 12.12. 2014ж. Хаттама № 5

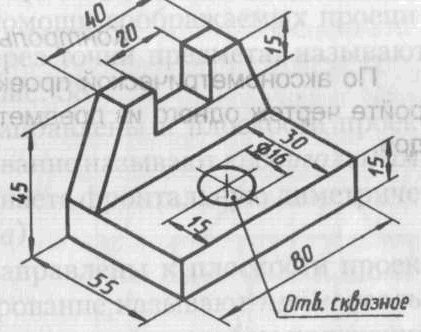

1. Модельдің комплексті сызбасын көрнектілік бейнесі бойынша орындап, өлшемдерін түсіріңіз.

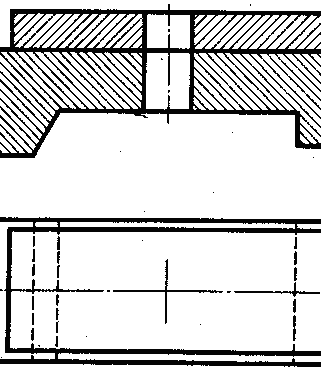

М16 (МЕСТ 7798-70) болтпен бөлшектердің қосылысын бейнелеңіз. (m=30мм, n=75мм, с=2мм)
3. Комплексті сызбаларды түрлендіріп жалпы жағдайдағы жазықтықтың нақты шамасын табыңыз /проекциялар жазықтығын алмастыру әдісімен/ А(40, 50, 80), В(0, 40, 20), С(70, 5, 0)
Қазақстан Республикасының білім және ғылым министрілігі
М. Тынышбаев атындағы қазақ көлік және коммуникациялар академиясы
Кафедра «Көлік ғимараттарының құрылымдары»
«Бекітемін»
кафедра меңгерушісі, т.ғ.д., профессор
_____Айтжанова Т.К.
«___» ________2014 ж
№ 5 емтихан билеті
«Инженерлік графика-1» пәнінен
Кафедра мәжілісінде қарастырылды 12.12. 2014ж. Хаттама № 5
1. Модельдің комплексті сызбасын көрнектілік бейнесі бойынша орындап, өлшемдерін түсіріңіз.
М24 (МЕСТ 7798-70) болтпен бөлшектердің қосылысын бейнелеңіз. (m=80мм, n=35мм, с=2мм)
А/0, 50, 0/, В/80, 0, 40/, С/30, 70, 60/ жазықтықтың проекцияларын және нақты шамасын табыңыз /жазық параллель жылжыту әдісімен/
Қазақстан Республикасының білім және ғылым министрілігі
М. Тынышбаев атындағы қазақ көлік және коммуникациялар академиясы
Кафедра «Көлік ғимараттарының құрылымдары»
«Бекітемін»
кафедра меңгерушісі, т.ғ.д., профессор
_____Айтжанова Т.К.
«___» ________2014 ж
№ 6 емтихан билеті
«Инженерлік графика-1» пәнінен
Кафедра мәжілісінде қарастырылды12.12. 2014ж. Хаттама № 5
1. Модельдің комплексті сызбасын көрнектілік бейнесі бойынша орындап, өлшемдерін түсіріңіз.
М26 (МЕСТ 7798-70) болтпен бөлшектердің қосылысын бейнелеңіз. (m=20мм, n=55мм, с=2мм)
3. АВС үшбұрыштықтың проекцияларын салыңыз А(5, 55, 5), В(40, 30, 85), С(60, 85, 25), нақты шамасын айналдыру әдісімен табыңыз.
Қазақстан Республикасының білім және ғылым министрілігі
М. Тынышбаев атындағы қазақ көлік және коммуникациялар академиясы
Кафедра «Көлік ғимараттарының құрылымдары»
«Бекітемін»
кафедра меңгерушісі, т.ғ.д., профессор
_____Айтжанова Т.К.
«___» ________2014 ж
№7 емтихан билеті
«Инженерлік графика-1» пәнінен
Кафедра мәжілісінде қарастырылды12.12. 2014ж. Хаттама № 5
