8.4. Розрахунок номінальної потужності споживчих трансформаторних підстанцій
Для розрахунку номінальної потужності трансформаторних підстанцій необхідно визначити потужність на шинах 0,4 кВ. Розрахункова потужність на шинах 0,4 кВ ТП знаходиться складанням навантажень окремих ліній 0,38 кВ за допомогою добавок (окремо по денному і вечірньому максимумах). У вечірнє навантаження ТП потрібно включити навантаження РВО вуличного та РЗО зовнішнього освітлення.
Формула для підрахунку вечірнього навантаження на шинах ТП:
РВ
= РВБ
+
Р(РВМі)
+ ... + РВО
+ РЗО
,
де РВБ – потужність лінії з найбільшим навантаженням, кВт;
РВМі – потужність і-ї лінії з меншим навантаженням, кВт.
Лінія №1
РВ=85,3+13,8+15+4,2+20,4+30,2+3+2+8+2,6+1,76=186,26 кВт
Лінія №2
РВ=41,2+6+8+15+4,8+4,2+7+6+15+7+4,8+13,8+16+3,2+1,76=153,76 кВт
Лінія №3
РВ=82+7,3+0,6+30,2+3,6+32+39+1,2=195,9 кВт
Потужність трансформаторів споживчих ТП-10/0,4 кВ вибирають за розрахунковою потужністю SР, за яку беруть найбільшу із розрахункових денних або вечірніх потужностей. У свою чергу повні денна SД та вечірня SВ потужності визначають за розрахунковими навантаженнями (PД та PВ ) на шинах ТП з врахуванням відповідних коефіцієнтів потужності для ТП.
.
Виходячи і розрахунків я вибрав трансформатор:
КТП1-250/10/0,4. 92 –У1
Характеристика трансформатора: номінальний струм трансформатора 250, пристрій вищої напруги ПКЄ, сила струму плавки вставки 31,5 , роз’єднувач до 1000 В, розподільчий пристрій нижчої напруги ВА51-33, сила струму розчіплювала 100, 200 А., лінія вуличного освітлення 20 А.
8.5. Розрахунок струмів короткого замикання ліній 0,4кВ.
В мережах 0,38 кВ необхідно визначити струм трифазногок.з. на шинах 0,38 кВ розрахункової ТП та однофазний струм к.з. в кінці кожної лінії 0,38 кВ.
Для визначення струмів к.з в мережі 0,38 кВ необхідно також навести розрахункову схему мережі та скласти схему заміщення.

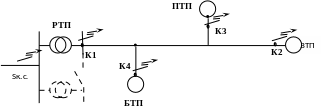

Рис.8.1. Схема заміщення мережі 10 та 0,4кВ.
К1
СІП-1(1×35+1×50)0.5 К2
СІП-1(1×35+1×50)
0.46 К3
СІП-1(1×35+1×50)
0.42 К4

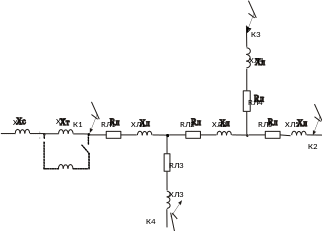

Рис.2. Схема заміщення для кожної лінії 0,4кВ.
Повний опір трансформатора:
де
– напруга к.з. трансформатора, %;
– номінальна
потужність трансформатора, МВА.
– номінальна
напруга низької сторони, кВ;
Триполюсний струм к.з. на шинах 0,38 кВ ТП 10/0,4 кВ визначається:
;
А
– номінальна напруга низької сторони, кВ;
повний
опір трансформатора
Струм однофазногок.з. визначається в найбільш віддаленій точці кожної лінії 0,38 кВ за формулою:
,
А
де Zтр – повний опір силового трансформатора струму к.з. на корпус , Ом;
Zn – повний опір петлі фазний – нульовий провід до точки к.з., Ом. ,
,
Ом
=0.7
Ом
Ом
де R – питомий активний опір, відповідно фазного і нульового проводів на і-йділянці лінії ,Ом/км ;
Для кожної лінії розраховується однофазний струм короткого замикання в кінці лінії.
Повний опір провода
F- поперечний переріз провода
Питомий активний опір:
l – довжина провода;
