Введение
В случае применения противником ядерного и химического оружия, а также при авариях на предприятиях атомной и химической промышленности радиоактивному заражению подвергнутся воздух, местность и расположенные на ней сооружения, техника, имущество.
Ситуация, создавшаяся в результате радиоактивного заражения местности, называется соответственно радиационной. Она характеризуется масштабами и характером радиоактивного заражения и может оказать существенное влияние на производственную деятельность объектов народного хозяйства, действия невоенизированных формирований, жизнедеятельность населения.
Вопрос 1. Войсковой измеритель дозы ид-1. Назначение, тактико-технические характеристики, общее устройство, порядок использования, обслуживания и хранения.
Войсковой измеритель дозы ИД-1 предназначен для измерения поглощенной дозы гамма – нейтронного излучения.
В комплект прибора входят 10 измерителей дозы ионизационного типа, зарядное устройство ЗД-6, техническое описание, инструкция по эксплуатации и формуляр.
Измеритель дозы ИД-1 обеспечивает регистрацию дозы гамма–нейтронного излучения в диапазоне от 20 до 500 рад. Саморазряд 1 деление за сутки. Масса комплекта в футляре 2 кг.;- измерителя дозы 40 г.; - зарядного устройства 540 г.. Отсчет измеряемых доз производиться по шкале расположенной внутри дозиметра.

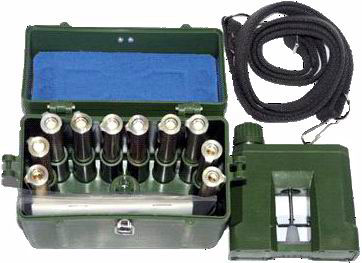

Рис.1. Войсковой измеритель дозы ИД-1
Принцип работы прибора ИД-1
При воздействии ионизирующего излучения на заряженный измеритель дозы в объеме ионизационной камеры образуются положительные и отрицательные заряды, которые притягиваются к соответствующим электродам и уменьшают их первоначальный заряд и напряжение на электродах камеры. Соответственно уменьшаются силы отталкивания между кварцевой нитью и держателем электроскопа. Вследствие этих явлений изображение нити перемещается по шкале в пределах от 0 до 500, так как угол отклонения кварцевой нити от держателя электроскопа пропорционален дозе облучения. Показания измерителя дозы просматриваются через окуляр при направлении его на любой рассеянный источник света.
Подготовка к работе ИД-1.
Для подготовки комплекта к работе необходимо:
отвинтить заглушки на измерителях дозы с помощью трехгранника;
повернуть ручку зарядного устройства против часовой стрелки до упора;
зарядить каждый из измерителей дозы в следующем порядке: вставить измеритель дозы в зарядное гнездо;
направить зарядное устройство зеркалом на внешний источник света и, поворачивая зеркало, добиться максимального освещения шкалы;
нажать на измеритель дозы и, наблюдая в окуляр, вращать ручку зарядного устройства по часовой стрелке до тех пор, пока изображение нити не установится на ноле шкал;
извлечь измеритель дозы и проверить положение нити на свет;
завернуть заглушку измерителя дозы.
Другие измерители дозы заряжаются постепенным поворотом ручки по часовой стрелке. Таким образом, от одного крайнего положения до другого можно зарядить до 10-15 не полностью заряженных измерителей дозы. После зарядки измерителей дозы повернуть ручку до упора против часовой стрелки. Заряженные измерители дозы могут выдаваться личному составу. Значение суммарной дозы облучения, регистрируемые ИД-1, отсчитываются в радах по шкале. Для отсчета показаний ИД-1 просматривается через окуляр при направлении измерителя на свет любого источника.
При работе для предупреждения механических повреждений необходимо оберегать комплект от толчков, ударов, падений и защищать от загрязнений и вредных климатических воздействий (дождя, снега, прямых солнечных лучей и т. д.).
